ДОДАТОК А

(довідковий)

А.1 Монтаж машин і обладнання для приготування кормів.

Машини й обладнання, які використовується для приготування корму на фермах, передбачені для подрібнення, змішування, приготування, гранулювання, брикетування, накопичення й транспортування грубих і зелених кормів, а також комбікормів.

При подрібненні кормів використовують подрібнювачі грубих кормів ИГК-30Б, подрібнювач-камнеуловлювач ИКМ-5, подрібнювач рулонів і тюків ИРТ-165, подрібнювач соковитих і зелених кормів “Волгарь-5”; для змішування кормів – змішувачі С-3 та С-7, змішувач меляси й карбаміду СМ-1,7, змішувач-подрібнювач ИСК-3, агрегат для приготування замінника молока АЗМ-0,8А; для гранулювання – обладнання ОГМ-0,8А і ОГМ-1,5; для брикетування

– ОПК-2А; для накопичення кормів – ОНК-1,5; для зберігання кормів – бункери БСК-10 і БСК-25; для приготування – кормоприготувальний агрегат ЗПК-4, запарник-змішувач ЗС-6; для виготовлення трав'яного борошна – АВМ-0,65Р і АВМ-1,5Р; комбікормів – ОЦК-4; для подрібнення – дробарки КДУ-2, ДКМ-5 і ДБ-5-1; транспортування – скребкові транспортери ТС-40,0С і ТС40,0М, шнекові транспортери ШВС-40М і МВС-40С, шнековий живильник ПК-6, ланцюговий транспортер ТЛ-65, транспортери коренебульбоплодів ТК-5,0 та ТК-5,0Б, норії та інше.

Для механізації приготування кормів на фермах типовими проектами й системами машин передбачені комплекти машин, які враховують виробниче спрямування й розмір ферми, вид кормів, які використовуються. У кормоприготувальному цеху машини й обладнання встановлюють за один із трьох способів: вертикальним, горизонтальним, змішаним. За вертикальним способом монтують потокові лінії приготування сухих і вологих кормових сумішок.

Машини й обладнання кормоприготувальних цехів монтують, дотримуючись таких вимог: потоковості й безперервності виконання технологічного процесу; прямолінійності вантажних потоків; механізації навантаження й розвантаження кормів та їх сумішок; мінімальної протяжності комунікацій; водо-, паро- і повітроводу, каналізації, і електропроводки; зручності технічного обслуговування й ремонту машин та обладнання; автоматизації роботи окремих потокових ліній і технологічних процесів у цілому; забезпечення задовільних вентиляції, освітлення й опалення; додержання умов

178

охорони праці, протипожежних вимог; забезпечення високої продуктивності і надійності потокових ліній.

А.2 Монтаж машин і обладнання для приготування сухих кормових сумішок.

Монтаж у цехах виконують спочатку у верхній частині приміщення, а потім у нижній. У верхній частині приміщення монтують бункери, дозатори, гвинтові, стрічкові або скребкові конвеєри, головки норій та інше обладнання, а в нижній частині – дробарки, норії, конвеєри різного типу й змішувачі (рис. А.1).

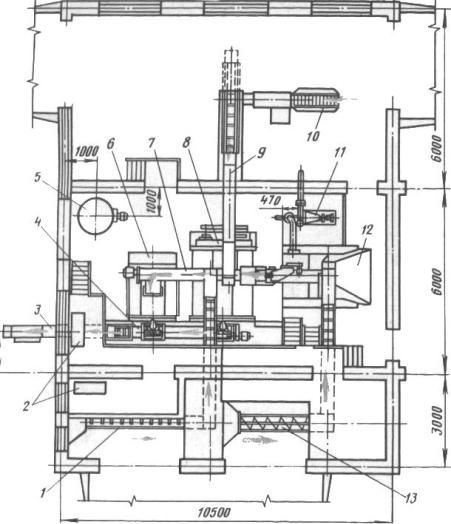

1 – живильник ПК-6,0; 2 – шафи електрообладнання; 3 – транспортер ТС40М; 4 – вивантажувальний шнек ШВС-40; 5 – насосна установка УН-2,0; 6 – варильний котел ВК-1,0; 7 – шнек ШЗС-40А; 8 – змішувач АПС-6,0; 9 – завантажувальний транспортер агрегату АПС-6; 10 – подрібнювач ИЗМ-5,0; 11 – насос для відводу бруду від коренебульбомийки; 12 – коренебульбомийка ИКС-5М; 13 – транспортер ТК-5,0.

Рисунок А1 – Розміщення обладнання кормоцеху КЦС100/1000.

179
