CANopen • 171

Netzwerkkommunikation

Beispiel:

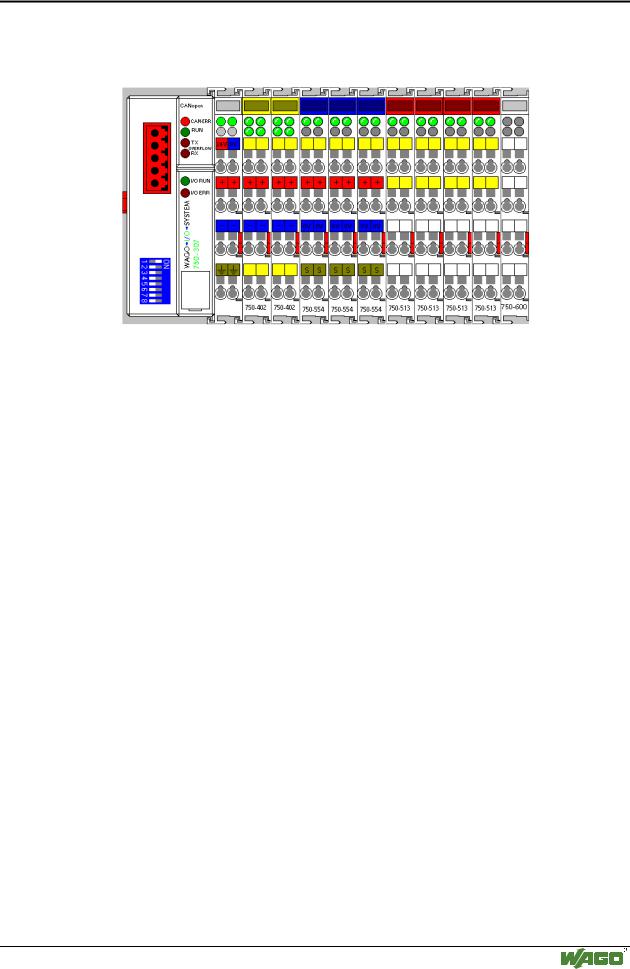

Es wird ein Knoten projektiert mit folgender Konfiguration:











Kl.1 Kl.2 Kl.3 Kl.4 Kl.5 Kl.6 Kl.7 Kl.8 Kl.9



Konfiguration für den Vollausbau:























Sub-Index.





Wert





Bedeutung





0



0x09



Gesamtanzahl der gesteckten(9) und virtuellen(0) Klemmen



















1



0x8063



digital, Eingang, 4 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 1)



















2



0x8063



digital, Eingang, 4 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 2)



















3



0x 8094



analog, Ausgang, 2 Kanäle, 2Byte pro Kanal, gesteckt (Kl. 3)



















4



0x 8094



analog, Ausgang, 2 Kanäle, 2Byte pro Kanal, gesteckt (Kl. 4)



















5



0x 8094



analog, Ausgang, 2 Kanäle, 2Byte pro Kanal, gesteckt (Kl. 5)



















6



0x 8055



digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 6)



















7



0x 8055



digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 7)



















8



0x 8055



digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 8)



















9



0x 8055



digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 9)





















WAGO-I/O-SYSTEM 750

CANopen

172 • CANopen

Netzwerkkommunikation

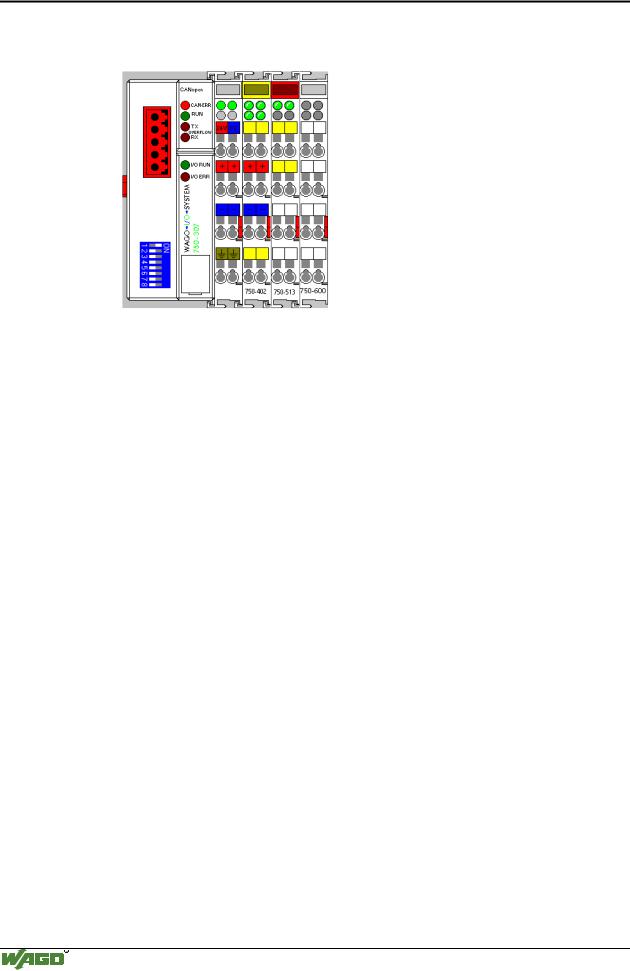

Als zweites wird ein Knoten projektiert, welcher eine Untermenge des 1. ist. Es werden nur die Klemmen 2 und 8 verwendet.







Kl.2 Kl.8

Konfiguration für den Ausbau Kl. 2 und Kl. 8 gesteckt:











S-Idx.

Wert

Bedeutung



0

0x09

Gesamtanzahl der gesteckten(2) und virtuellen(7) Klemmen











1

0x0063

digital, Eingang, 4 Kanäle, 1Bit pro Kanal, nicht gesteckt (Kl. 1)











2

0x8063

digital, Eingang, 4 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 2)











3

0x 0094

analog, Ausgang, 2 Kanäle, 2Byte pro Kanal, nicht gesteckt (Kl. 3)











4

0x 0094

analog, Ausgang, 2 Kanäle, 2Byte pro Kanal, nicht gesteckt (Kl. 4)











5

0x 0094

analog, Ausgang, 2 Kanäle, 2Byte pro Kanal, nicht gesteckt (Kl. 5)











6

0x 0055

digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, nicht gesteckt (Kl. 6)











7

0x 0055

digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, nicht gesteckt (Kl. 7)











8

0x 8055

digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, gesteckt (Kl. 8)











9

0x 0055

digital, Ausgang, 2 Kanäle, 1Bit pro Kanal, nicht gesteckt (Kl. 9)









Beide Knoten verhalten sich bezüglich ihrer Einträge im Objektverzeichnis(gesteckte Klemmen) völlig gleich. Somit besteht auch ein identisches Verhalten beim PDO-Mapping.

Beispielsweise muss im Index 0x6200, Sub-Index 1 das Bit 4 gesetzt werden, um den 1. Kanal der Ausgangsklemme 8 (750-513) zu setzen.

Dieses Vorgehen ist für beide Konfigurationen gleich.

Ohne Leermodulkonfiguration müßte im Gegensatz dazu bei der 2. Konfiguration, Index 0x6200, Sub-Index 1, Bit 0 gesetzt werden, um den gleichen Ausgangskanal zu setzen.

WAGO-I/O-SYSTEM 750

CANopen

CANopen • 173

Netzwerkkommunikation

5.3.4.3.22Objekt 0x5000, Eingangs-Prozessabbild lesen

Idx

S-Idx

Name

Typ

Attribute

Default Wert

Bedeutung

0x5000

0

number of input byte

Unsigned16

RO

-

Anzahl relevante Bytes im Input PA



1

input segment 1

Octed_String

RO

-

1. Input PA-Segment (die untersten 255













Byte vom 512 Byte PA)



2

input segment 2

Octed_String

RO

-

2. Input PA-Segment (die obersten 255













Byte vom 512 Byte PA. Steht nur zur













Verfügung, falls > 255 Byte Input Data)

Erlaubt das Lesen des gesamten Input Prozessabbildes als Domain via SDO, womit ein Zugriff auf alle Eingangsdaten „am Stück“ besteht.

Hinweis

Da der Zugriff via SDO langsam ist, sollten zeitkritische Daten nur via PDO übertragen werden

5.3.4.3.23Objekt 0x5001, Ausgangs-Prozessabbild schreiben

Idx

S-Idx

Name

Typ

Attribute

Default Wert

Bedeutung

0x5001

0

number of output byte

Unsigned16

RO

keiner

Anzahl relevante Bytes im Output PA



1

output segment 1

Octed_String

RW

keiner

1. Output PA-Segment (die untersten 255













Byte vom 512 Byte PA)



2

output segment 2

Octed_String

RW

keiner

2. Output PA-Segment (die obersten 255













Byte vom 512 Byte PA. Steht nur zur













Verfügung, falls > 255 Byte Output Data













entsprechend Klemmenkonfig. möglich)

Erlaubt das Schreiben des gesamten Output Prozessabbildes als Domain via SDO „am Stück“.

Hinweis

Da der Zugriff via SDO langsam ist, sollten zeitkritische Daten nur via PDO übertragen werden

5.3.4.3.24Objekt 0x5200, Controller Konfigurations-Objekt

Idx

S-Idx

Name

Typ

Attribute

Default Wert

Bedeutung

0x5200

0

max. unterstützter

Unsigned8

RO

-

Maximal unterstützter Subindex





Subindex











1

PDO Abarbeitung

Unsigned8

RW

0

legt die Abarbeitung der empfangenen













PDOs fest













0: Folgerichtige Ausgabe der Daten, d. h.













sobald eine PDO doppelt eingetroffen













ist, wird ein K-Bus Zyklus gefahren













1: Daten der letzten PDO gewinnen



2

Blinkanzeige Warning

Unsigned8

RW

0

aktiviert/deaktiviert die Anzeige des





Level deaktivieren







Warning Levels













0: Warning Level wird ausgeblinkt













1: Warning Level-Anzeige wird













unterdrückt



3

Klemmendiagnose via

Unsigned8

RW

0

aktiviert/deaktiviert das Senden von





Emergency Nachrichten







Klemmendiagnosenachrichten via Emer-





global deaktivieren







gency













0: Diagnosenachrichten versenden













1: Diagnosenachrichten nicht versenden

WAGO-I/O-SYSTEM 750

CANopen

174 • CANopen

Netzwerkkommunikation

5.3.4.3.25Objekt 0x5201, Diagnose Konfigurations-Objekt



Idx





S-Idx





Name





Typ





Attribute





Default Wert





Bedeutung





0x5200



0



max. unterstützter





Unsigned8



RO



-





Maximale unterstützter Subindex =

















Subindex = Anzahl























Anzahl der Klemmen

















Klemmen

































1



Diagnoseverhalten der





Unsigned8



RW



0





Jedes Bit innerhalb des Bytes repräsen-

















1. gesteckten Klemme























tiert einen Kanal der Klemme (Bit 0









































Kanal 0, Bit 1 Kanal 1, ... , Bit 7 Kanal 7)









































Bit n = 1: es werden keine Diagnosenach-









































richten via Emergency gesendet









































(n=0...7)









































Wenn alle Bits auf 1 gesetzt sind (255)









































ist das Senden von Diagnosenachrichten









































via Emergency für diese Klemme, unab-









































hängig von der Kanalzahl der Klemme,









































deaktiviert.











….



























....









64



Diagnoseverhalten der





Unsigned8



RW



0





Jedes Bit innerhalb des Bytes repräsen-

















64. gesteckten Klemme























tiert einen Kanal der Klemme (Bit 0









































Kanal 0, Bit 1 Kanal 1, ... , Bit 7 Kanal 7)









































Bit n = 1: es werden keine Diagnosenach-









































richten via Emergency gesendet









































(n=0...7)









































Wenn alle Bits auf 1 gesetzt sind (255)









































ist das Senden von Diagnosenachrichten









































via Emergency für diese Klemme, unab-









































hängig von der Kanalzahl der Klemme,









































deaktiviert.



WAGO-I/O-SYSTEM 750

CANopen

CANopen • 175

Netzwerkkommunikation

5.3.4.4 Standard Device Profile Area – DS 401

Der Controller unterstützt das Standard Geräteprofil Device Profile for Generic I/O Modules.

Die folgende Tabelle gibt alle vom Controller unterstützten Objekte des Standardprofils DS401 an.

Idx

Name

Typ

Bedeutung

Siehe S.

0x6000

Read Input 8 Bit

Array Unsigned8

Daten der digitalen Eingangsklemmen

176

0x6005

Global Interrupt Enable Digital 8-

Unsigned8

Globale Freigabe der Übertragung

176



Bit



von 8-Bit digitalen Eingangsdaten



0x6006

Interrupt Mask Any Change 8-Bit

Array Unsigned8

Freigabe der Übertragung bei jeder

176







Änderung von 8-Bit digitalen Ein-









gangsdaten



0x6007

Interrupt Mask Low-to-High 8-

Array Unsigned8

Freigabe der Übertragung beim

176



Bit



auftreten einer positiven Flanke von









8-Bit digitalen Eingangsdaten



0x6008

Interrupt Mask High-to-Low 8-

Array Unsigned8

Freigabe der Übertragung beim

177



Bit



auftreten einer negativen Flanke von









8-Bit digitalen Eingangsdaten



0x6200

Write Output 8-Bit

Array Unsigned8

Daten der digitalen Ausgangsklem-

177







men



0x6206

Error Mode Output 8-Bit

Array Unsigned8

Freigabe von vordefinierten Fehler-

178







werten der 8-Bit digitalen Ausgangs-









daten



0x6207

Error Value Output 8-Bit

Array Unsigned8

Vordefinierte Fehlerwerte der 8-Bit

178







digitalen Ausgangsdaten



0x6401

Read Analogue Input 16-Bit

Array Unsigned16

Daten der analogen 16 Bit Eingangs-

178







klemmen



0x6411

Write Analogue Output 16-Bit

Array Unsigned16

Daten der analogen 16 Bit Ausgangs-

179







klemmen



0x6421

Analogue Input Trigger Selection

Array Unsigned8

Triggerbedingung für 16 Bit analoge

179







Eingangsdaten festlegen



0x6423

Analogue Input Global Interrupt

Boolean

Globale Freigabe der Übertragung

180



Enable



von 16-Bit analogen Eingangsdaten



0x6424

Analogue Input Interrupt Upper

Array Unsigned16

Übertragung von 16 Bit Eingangsda-

180



Limit Integer



ten, wenn Schwellwert überschritten



0x6425

Analogue Input Interrupt Lower

Array Unsigned16

Übertragung von 16 Bit Eingangsda-

180



Limit Integer



ten, wenn Schwellwert unterschritten



0x6426

Analogue Input Interrupt Delta

Array Unsigned16

Übertragung wenn sich die 16 Bit

180



Unsigned



Eingangsdaten um mind. den Delta-









wert geändert haben



0x6427

Analogue Input Interrupt Nega-

Array Unsigned16

Übertragung wenn sich die 16 Bit

181



tive Delta Unsigned



Eingangsdaten um mind. den Delta-









wert verringert haben



0x6428

Analogue Input Interrupt Positive

Array Unsigned16

Übertragung wenn sich die 16 Bit

181



Delta Unsigned



Eingangsdaten um mind. den Delta-









wert erhöht haben



0x6443

Analogue Output Error Mode

Array Unsigned8

Freigabe für vordefinierte Fehlerwerte

181







der 16 Bit Ausgangsdaten



0x6444

Analogue Output Error Value

Array Unsigned16

Wert im Fehlerfall der 16 Bit Aus-

182



Integer



gangsdaten



0x67FE

Error Behaviour

Array Unsigned8

Zustandswechsel im Fehlerfall

182

WAGO-I/O-SYSTEM 750

CANopen
