206 • Einsatz in explosionsgefährdeten Bereichen Kennzeichnung

6.5.2 Für Amerika

Gemäß NEC 500

Explosionsschutzgruppe

Einsatzbereich

(Gefahrenkategorie)

(Zone)

Explosionsgruppe

CL I DIV 2



Grp. ABCD



(Gasgruppe)

Temperaturklasse

optemp code T4A



24V DC AWG 28-14 55°C max ambient

CL I DIV 2 Grp. A B C D op temp code T4A

LISTED 22ZA AND 22XM

-02----03

4246

0-

2

410





ITEM-NO.:750-400

Hansastr. 27

2DI 24V DC 3.0ms



D-32423 Minden

0.08-2.5mm2

0V 24V DI1

Di2

PATENTS PENDING

II 3 G

KEMA 01ATEX1024 X EEx nA II T4

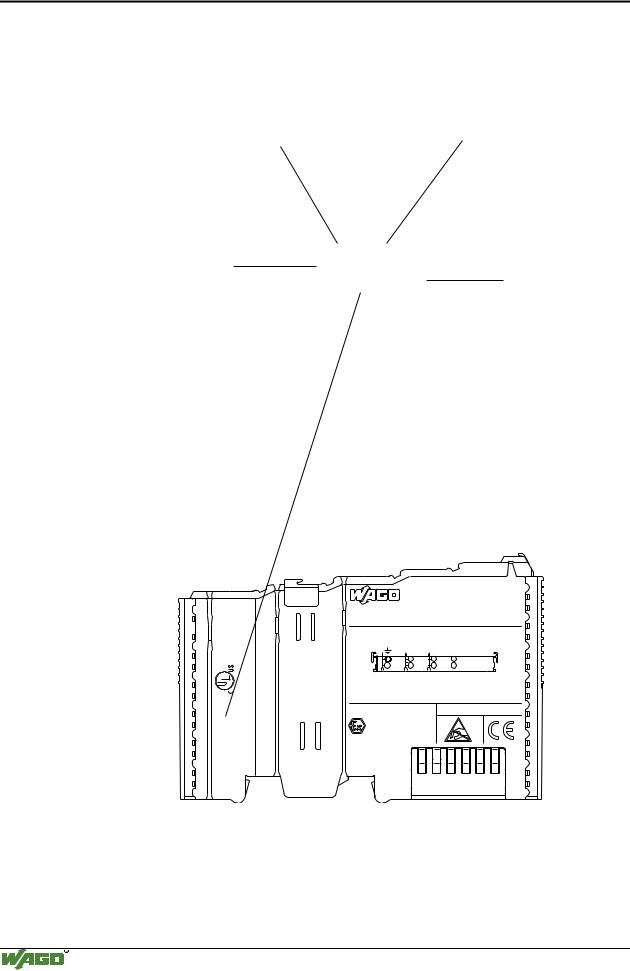

Abb. 6.5.2-1: Beispiel für seitliche Beschriftung der Busklemmen



(750-400, 2-Kanal Digital Eingangsklemme 24 V DC)

g01xx04d

WAGO-I/O-SYSTEM 750

CANopen

Einsatz in explosionsgefährdeten Bereichen 207

Errichtungsbestimmungen

6.6 Errichtungsbestimmungen

In der Bundesrepublik Deutschland sind verschiedene nationale Bestimmungen und Verordnungen für das Errichten von elektrischen Anlagen in explosionsgefährdeten Bereichen zu beachten. Die Grundlage hierfür bildet die ElexV. Ihr zugeordnet ist die Errichtungsbestimmung DIN VDE 0165/2.91. Nachfolgend sind auszugsweise zusätzliche VDE-Bestimmungen zu finden:

DIN VDE 0100

Errichten von Starkstromanlagen mit Nennspannungen bis



1000 V





DIN VDE 0101

Errichten von Starkstromanlagen mit Nennspannungen



über 1 kV





DIN VDE 0800

Errichtung und Betrieb von Fernmeldeanlagen



einschließlich Informationsverarbeitungsanlagen





DIN VDE 0185

Blitzschutzanlagen





In den USA und Kanada gelten eigenständige Vorschriften. Nachfolgend sind auszugsweise diese Bestimmungen aufgeführt:

NFPA 70

National Electrical Code Art. 500 Hazordous Locations





ANSI/ISA-RP

Recommended Practice

12.6-1987







C22.1

Canadian Electrical Code





Gefahr

Der Einsatz des WAGO-I/O-SYSTEMs 750 (elektrisches Betriebsmittel) mit Ex-Zulassung erfordert unbedingt die Beachtung folgender Punkte:

A.Die feldbusunabhängigen I/O System Module 750-xxx sind in einem Gehäuse zu installieren, das mindestens der Schutzart IP54 entspricht! Für den Gebrauch in Bereichen mit brennbaren Stäuben, sind die oben erwähnten Module in einem Gehäuse zu installieren, das mindestens der Schutzart IP64 entspricht.

B.Das feldbusunabhängige I/O System darf ausschließlich für Anwendungen in den explosionsgefährdeten Bereichen Gruppe II, Zone 2 (für Europa) oder Class I, Division 2, Group A, B, C, D (für Amerika) sowie in nicht– explosionsgefährdeten Bereichen installiert werden!

C.Installation, Anschluss, Hinzufügen, Entfernen oder Auswechseln von Modulen, Feldbussteckern oder Sicherungen ist nur bei ausgeschalteter

WAGO-I/O-SYSTEM 750

CANopen

208 • Einsatz in explosionsgefährdeten Bereichen Errichtungsbestimmungen

Systemund Feldversorgung oder bei Sicherstellung einer nichtexplosionsgefährdeten Atmosphäre erlaubt!

D.Es dürfen nur zugelassene Module des elektrischen Betriebsmittels zum Einsatz kommen. Das Ersetzen von Komponenten kann die Eignung zum Einsatz in explosionsgefährdeten Bereichen in Frage stellen!

E.Der Einsatz von eigensicheren EEx i-Modulen mit einer direkten Verbindung zu Sensoren/Aktoren in explosionsgefährdeten Bereichen Zone 0+1 und Division 1 erfordert die Verwendung von 24 V DC EEx i Potentialeinspeiseklemmen!

F.DIP Schalter und Potentiometer dürfen nur bei Sicherstellung einer nichtexplosionsgefährdeten Atmosphäre betätigt werden!

Weitere Informationen

Einen Zertfizierungsnachweis erhalten Sie auf Anfrage.

Beachten Sie auch die Hinweise auf dem Beipackzettel des Moduls.

WAGO-I/O-SYSTEM 750

CANopen

Notizen • 209

7 Glossar

Betriebsystem

Software, die Anwendungsprogramme mit der Hard-



ware verbindet.

Bit

Kleinste Informationseinheit. Der Wert kann entwe-



der 1 oder 0 sein.

Bitrate

Anzahl von Bits, die innerhalb einer Zeiteinheit über-



tragen werden.

Bus

Leitung zur bitseriellen oder bitparallelen, getakteten



Datenübertragung. Ein Bus für die bitparallelen Da-



tenübertragung besteht aus Adress-, Daten-, Steuer-



und Versorgungsbus. Die Breite des Datenbusses (8-,



16-, 32-, 64-Bit) und seine Taktgeschwindigkeit ist



maßgebend dafür, wie schnell die Daten übertragen



werden können. Die Breite des Adressbusses be-



grenzt den möglichen Ausbau eines Netzwerks.

Byte

Binary Yoked Transfer Element. Ein Datenelement



größer als ein Bit und kleiner als ein Wort. Allge-



mein enthält ein Byte 8 Bits. Bei 36-Bit Rechner



kann ein Byte 9 Bits enthalten.

Bootstrap

Betriebsart des Feldbus-Kopplers 750-307, -337, -



338 bzw. Controllers 750-837, -838 in dem das Gerät



einen Firmware-Upload erwartet.

Datenbus

siehe Bus.

Feldbus

System zur seriellen Informationsübertragung zwi-



schen Geräten der Automatisierungstechnik im pro-



zessnahen Feldbereich.

Hardware

Elektronische, elektrische und mechanische Kompo-



nenten einer Baugruppe.

Segment

Ein Netzwerk wird in der Regel durch Router oder



Repeater in verschiedene physische Netzwerkseg-



mente strukturiert.

Server

Diensterbringendes Gerät innerhalb eines Client-



Server-Systems. Der zu erbringende Dienst wird vom



Client angefordert.

Subnetz

Unterteilung eines Netzwerkes in logische Unter-



netzwerke.

WAGO-I/O-SYSTEM 750

CANopen

210 • Literaturverzeichnis

8 Literaturverzeichnis

Weitere Informationen

CAN in Automation (CiA) stellt für ihre Mitglieder weitere Dokumente im INTERNET bereit.

can-cia.de

9 Index

B

Betriebsart RUN · 48 STOP · 48

Betriebsartenschalter · 48, 49, 51, 78, 94, 95 Busklemmen · 44, 45, 51, 53, 77, 78, 80, 98

Adressierung · 89 -beschriftung · 204, 205 -daten indizieren · 79

C

CAGE CLAMP® · 45

Controller · 40, 42

D

Datenkontakte · 21

D-SUB-Steckverbinder · 46

E

Entriegelungslasche · 19

F

Feldbus-Knoten · 76, 99, 103, 122, 123, 124, 158

Feldbusstart · 51

Fertigungsnummer · 14

Flash-Speicher · 51

G

Galvanische Trennung · 46

H

Hardware-Reset · 48, 51

Hochlauf · 51, 78, 105, 121

I

IEC 61131-3 · 42, 77, 78, 87, 91, 93, 113, 182

Indizierung

Busklemmen · 79

PFC-Variablen · 82

K

Klemmenbus · 44, 103, 106

Kontakt

Tragschienen- · 46, 123

Kontakte

Daten- · 21

Leistungs- · 28, 44, 112

Koppler · 40

L

Leistungskontakte · 22, 28

nicht durchgeführte · 29

Leuchtdioden · 47

M

Merker · 48, 51, 78, 89

P

PFC-Programm · 51 PFC-Variablen · 53, 77, 78, 87

indizieren · 82 PFC-Zyklus · 51, 78

Prozessabbild · 43, 51, 81, 98, 140, 162, 167, 169, 172, 196

R

RAM · 51, 78

S

Schleife · 51

STOP · 51

Subnetz · 208

U

Update-Matrix · 15

V

Variablen · 48

Verriegelungsscheibe · 19

W

WAGO-I/O-PRO 32 · 49, 78, 91, 93, 94, 95, 97 word-alignment · 54

Z

Zeiten

Werte von Zeitgebern · 51

Zykluszeit · 51
