Beispiel:

•2-Kanal Analog Eingangsklemme 750-465, gesteckt an 14. Position, an Kanal 0 fließt ein Strom größer 20mA

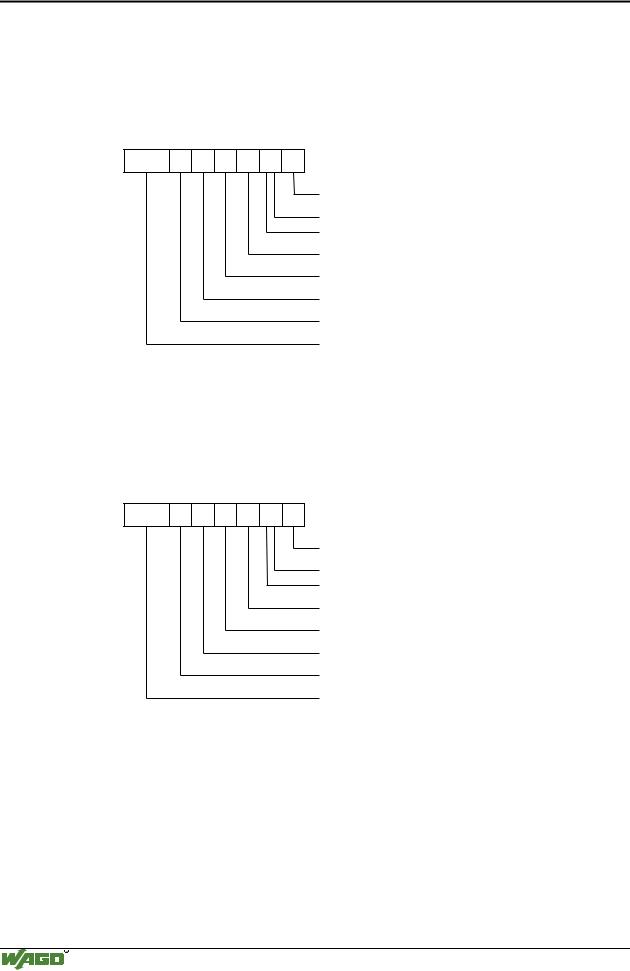

Emergency-Telegrammaufbau

00 FF 81 42 07 0E 80 01

•zusätzlich zum ersten Fehler tritt ein weiterer Fehler an einer 2-Kanal Digital Ausgangsklemme 750-506 auf, es liegt ein Drahtbruch auf Kanal 1 vor, die Klemme ist an Position 17 gesteckt

Emergency-Telegrammaufbau

00 FF 81 04 07 11 81 02

2 Fehler

Kanal 1

Fehler aufgetreten

Klemme an 17. Stelle gesteckt

Diagnosemeldung

Bit 2 gesetzt, Drahtbruch (siehe Klemmenbeschreibung)

Error-Register

WAGO-I/O-SYSTEM 750

CANopen

CANopen • 197

Netzwerkkommunikation

•der aufgetretene Fehler (Drahtbruch an der Digitalen Klemme 750-

506)ist behoben

Emergency-Telegrammaufbau

Hinweis

Bei digitalen Klemmen mit Diagnose werden die Diagnosedaten mit in das Prozessabbild eingeblendet.

So liefert z. B. eine digitale 2-Kanal Ausgangsklemme 750-506 für den oben beschriebenen Fehlerfall insgesamt 4 Bit in das Ausgangsprozessabbild (pro Kanal je 1 Bit Ausgangswert und 1 Bit ungenutzt) und insgesamt 4 Bit in das Eingangsprozessabbild (pro Kanal je 2 Bit Diagnose - Drahtbruch, Kurzschluss).

WAGO-I/O-SYSTEM 750

CANopen

198 • Einsatz in explosionsgefährdeten Bereichen Vorwort

6 Einsatz in explosionsgefährdeten Bereichen

6.1 Vorwort

Die heutige Entwicklung zeigt, dass in vielen Betrieben der chemischen oder petrochemischen Industrie, aber auch in Bereichen der Fertigungsund Prozessautomatisierung, Anlagen betrieben werden, in denen mit Stoffen gearbeitet wird, deren Gas-Luft-, Dampf-Luft- und Staub-Luft-Gemische explosionsfähig sein können. Aus diesem Grund darf durch die in diesen Anlagen eingesetzten elektrischen Betriebsmittel keine Gefahr ausgehen, die eine Explosion auslösen könnte, die Personenund Sachschäden zur Folge hätte. Dies wird per Gesetz, Verordnung oder Vorschrift sowohl national als auch international geregelt. Das WAGO-I/O-SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 ausgelegt. Nachfolgend sind grundlegende Begriffsdefinitionen des Explosionsschutzes aufgeführt.

6.2 Schutzmaßnahmen

Prinzipiell werden zwei Maßnahmen zur Vermeidung von Explosionen unterschieden. Der primäre Explosionsschutz beschreibt die Verhinderung der Bildung einer gefährlichen explosionsfähigen Atmosphäre z. B. durch das Vermeiden von brennbaren Flüssigkeiten, der Begrenzung auf nichtexplosionsfähigen Konzentrationen, Lüftungsmaßnahmen, um nur einige Möglichkeiten zu nennen. Obwohl im Rahmen des Explosionsschutzes die Möglichkeiten des primären Explosionsschutzes ausgeschöpft werden sollen, gibt es eine Vielzahl von Anwendungen, bei denen primäre Schutzmaßnahmen nicht eingesetzt werden können. In diesen Fällen findet der sekundäre Explosionsschutz sein Einsatzgebiet, das im folgenden weiter beschrieben wird.

6.3 Klassifikationen gemäß CENELEC und IEC

Die hier aufgeführten Spezifizierungen gelten für den Einsatz in Europa und basieren auf den Normen EN50... der CENELEC (European Committee for Electrotechnical Standardization). Diese spiegeln sich international in den Normen IEC 60079-... der IEC (International Electrotechnical Commission) wider.

6.3.1 Zoneneinteilung

Explosionsgefährdete Bereiche sind Zonen, in denen die Atmosphäre (bei potentieller Gefahr) explosionsfähig werden kann. Als explosionsfähig bezeichnet man ein spezielles Gemisch von zündbaren Stoffen in Form von Gasen, Dämpfen, Nebeln oder Stäuben mit Luft unter atmosphärischen Bedingungen, in welchem bei übermäßig hoher Temperatur, durch Lichtbogen oder Funken, eine Explosion hervorgerufen werden kann. Das unterschiedliche Vorhandensein einer gefährlichen explosionsfähigen Atmosphäre führt zu einer Unterteilung des explosionsgefährdeten Bereichs in sogenannte Zonen.

WAGO-I/O-SYSTEM 750

CANopen

Einsatz in explosionsgefährdeten Bereichen • 199

Klassifikationen gemäß CENELEC und IEC

Diese Unterteilung nach Wahrscheinlichkeit des Auftretens einer Explosionsgefahr ist sowohl aus sicherheitstechnischen Gründen als auch aus Wirtschaftslichkeitsgründen von großer Bedeutung, da die Anforderungen an elektrische Betriebsmittel, die ständig von gefährlicher explosionsfähiger Atmosphäre umgeben sind, viel höher sein müssen, als die Anforderungen an elektrische Betriebsmittel, die nur äußerst selten und dann auch nur kurzzeitig von gefährlicher explosionsfähiger Atmosphäre umgeben sind.

Explosionsgefährdete Bereiche durch Gase, Dämpfe oder Nebel:

•Zone 0 umfasst Bereiche, in denen gefährliche explosionsfähige Atmosphäre ständig oder langzeitig vorhanden ist (> 1000 h /Jahr).

•Zone 1 umfasst Bereiche, in denen damit zu rechnen ist, dass gefährliche explosionsfähige Atmosphäre gelegentlich auftritt (> 10 h ≤ 1000 h /Jahr).

•Zone 2 umfasst Bereiche, in denen damit zu rechnen ist, dass gefährliche explosionsfähige Atmosphäre nur selten und dann nur kurzzeitig auftritt

(> 0 h ≤ 10 h /Jahr).

Explosionsgefährdete Bereiche durch Stäube:

•Zone 20 umfasst Bereiche, in denen gefährliche explosionsfähige Atmosphäre ständig oder langzeitig vorhanden ist (> 1000 h /Jahr).

•Zone 21 umfasst Bereiche, in denen damit zu rechnen ist, dass gefährliche explosionsfähige Atmosphäre gelegentlich auftritt (> 10 h ≤ 1000 h /Jahr).

•Zone 22 umfasst Bereiche, in denen damit zu rechnen ist, dass gefährliche explosionsfähige Atmosphäre nur selten und dann nur kurzzeitig auftritt

(> 0 h ≤ 10 h /Jahr).

6.3.2 Explosionsschutzgruppen

Ferner werden elektrische Betriebsmittel für explosionsgefährdete Bereiche in zwei Gruppen eingeordnet:

Gruppe I: Die Gruppe I enthält elektrische Betriebsmittel, die in schlagwettergefährdeten Grubenbauten eingesetzt werden dürfen.

Gruppe II: Die Gruppe II enthält elektrische Betriebsmittel, die in allen anderen explosionsgefährdeten Bereichen eingesetzt werden dürfen. Da dieses breite Einsatzgebiet eine große Anzahl in Frage kommender brennbarer Gase bedingt, ergibt sich eine Unterteilung der Gruppe II in IIA, IIB und IIC.

WAGO-I/O-SYSTEM 750

CANopen

200 • Einsatz in explosionsgefährdeten Bereichen Klassifikationen gemäß CENELEC und IEC

Die Unterteilung trägt der Tatsache Rechnung, dass unterschiedliche Stoffe / Gase auch unterschiedliche Zündenergien als Kennwerte aufweisen. Aus diesem Grund werden den drei Untergruppen repräsentative Gase zugeordnet:

•IIA – Propan

•IIB – Äthylen

•IIC – Wasserstoff

Mindestzündenergie repräsentativer Gase

Da in chemischen Anlagen Wasserstoff häufig einen ständigen Begleiter darstellt, wird oft die sicherste Explosionsgruppe IIC eingefordert.

6.3.3 Gerätekategorien

Des Weiteren werden die Einsatzbereiche (Zonen) und die Explosionsgruppen (Einsatzbedingungen) der einzusetzenden elektrischen Betriebsmittel in Kategorien unterteilt:
