Busklemmen • 227

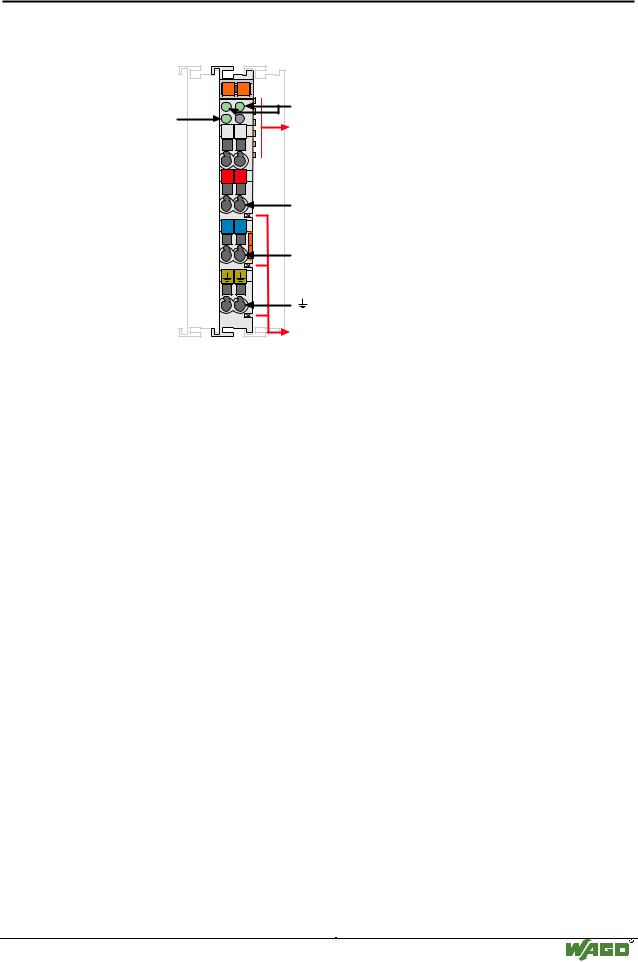

Binä re Platzhalterklemme 750-622

4.6.1.1.9 Binä re Platzhalterklemme

750-622

13

14



A



Datenbreite

Betriebsart

C

B





Eingang/

D



Ausgang



Datenkontakte

+

+

Versorgung über









Leistungskontakte





24V

-

-







0V

750-622







Leistungskontakte

Technische Beschreibung:

Die binäre Platzhalterklemme dient der Reservierung von Bitadressen an

WAGO Feldbuskopplern.

Die Anzahl der zu reservierenden Einoder Ausgänge kann 2, 4, 6 oder 8 (1, 2, 3 oder 4 2-Kanal Klemmen) betragen und wird mittels zwei Switches eines DIP Schalters auf der Seite der Klemme angewählt. Ein dritter DIP Switch legt fest, ob Eingänge oder Ausgänge im Prozessabbild belegt werden sollen.

Drei Leuchtdioden signalisieren auch bei nicht zugeschalteter Feldspannung die eingestellte Betriebsart.

Die Platzhalterklemme gleicht vom Aufbau her einer Potentialeinspeiseklemme. Die Feldspannung fü r darauf folgende Klemmen muß erneut zugefü hrt werden.

Modulares I/O-System

ETHERNET TCP/IP

228 • Busklemmen

Binä re Platzhalterklemme 750-622

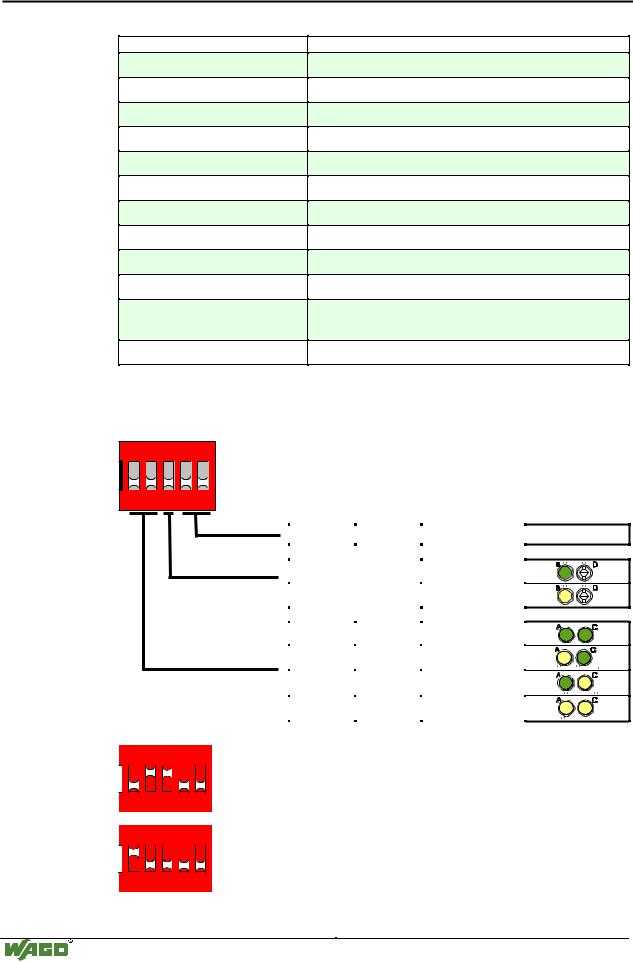

Technische Daten:

Artikelnr.:

Anzahl Einoder Ausgänge

Spannungsversorgung

Eingangsstrom (intern)

Spannung (Feldseite)

Strom ü ber Leistungskontakte

Eingangsstrom (Feldseite)

Potentialtrennung

Interne Bitbreite

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm) BxHxT

750-622

2, 4, 6 oder 8

DC 5 V intern

10 mA max.

DC 24 V (-15%/+20%)

10 A max.

-

500 V System/Versorgung

2, 4, 6 oder 8

keine, optional ü ber Software Parameter einstellbar

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Die Zuordnung der Schalter und LEDs erfolgt nach dem folgenden Schema. Dabei leuchtet in Schalter OFF Stellung die LED nicht, dies ist durch eine dunkle LED gekennzeichnet. In ON Stellung des Schalters leuchtet die LED, hier als helle LED dargestellt.

ON

1 2 3 4 5

X





X

Don’t care









OFF



Eingänge









ON



Ausgänge

















OFF





OFF

2 Bit (1x 2 Bit)











ON



OFF

4 Bit (2x 2 Bit)









OFF



ON

6 Bit (3x 2 Bit)









ON



ON

8 Bit (4x 2 Bit)











Beispiele:





ON





























1

2

3

4

5

6 binäre Ausgänge (3x 2-Kanal Ausgangsklemmen)



















































ON































1

2

3

4

5



4 binäre Eingänge (2x 2-Kanal Eingangsklemmen)







Modulares I/O-System

ETHERNET TCP/IP

Busklemmen

Klemmen fü r Wegund Winkelmessung – Ü bersicht • 229

4.7Klemmen fü r Winkelund Wegmessung

750-630 (SSI-Geber-Interface 24Bit, 125kHz)

Seite 230

750-631 (Inkremental Encoder Interface)

Seite 233

Modulares I/O-System

ETHERNET TCP/IP

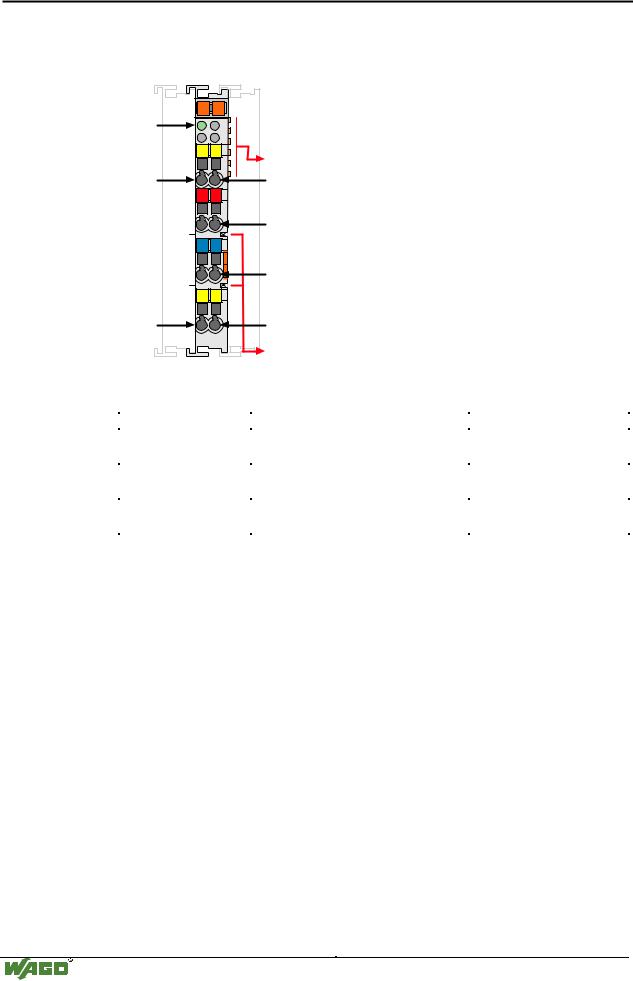

230 • Busklemmen / SSI-Geber-Interface 750-630

4.7.1.1.1 SSI-Geber-Interface

750-630



13

14

Status

A





C



B







D



D+

D-





Datenkontakte

+D



-D



+

+





24V



-

-





0V



CL+ CL-

+CL



-CL



750-630





Leistungskontakte

Busklemmen und Varianten

Artikelnr.:

Beschreibung

Bezeichnung

750-630

SSI-Geber-Interface 24Bit, 125kHz

SSI/ 24BIT/ 125KHZ/



Graycode, alternatives Datenformat

GRAY

750-630/000-001

SSI-Geber-Interface 24Bit, 125kHz

SSI/ 24BIT/ 125KHZ/ BIN



Binärcode, alternatives Datenformat



750-630/000-006

SSI-Geber-Interface 24Bit, 250kHz

SSI/ 24BIT/ 250KHZ/



Graycode, alternatives Datenformat

GRAY

Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 B 0 2- - - - gü ltig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.

Die hier beschriebene Betriebsart ist:

- Auswertung von 24 Bit SSI-Gebern mit Graycode bei 125 kHz.

Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rü ckfrage von der Firma WAGO einstellbar sind.

Die SSI-Geberklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM (mit Ausnahme der Economy Varianten) betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 231

SSI-Geber-Interface 750-630

Technische Daten:

Artikelnr.:

Geberanschluss

Stromaufnahme (intern)

Spannungsversorgung

Geberversorgung

Ü bertragungsrate

serieller Eingang

Signalausgang

Signaleingang

Code

Bitbreite intern

Konfiguration

Potentialtrennung

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

Voreinstellung

750-630 750-630/000-001 750-630/000-006

Binäreingang: D+; D-; Binärausgang: CI+; CI-

85 mA typ.

DC 24 V (-15%/+20%)

DC 24 V ü ber Leistungskontakte

max. 1 MHz

32 Bit

Differenzsignal (RS 422)

Differenzsignal (RS 422)

Graycode / Dualcode

1 x 32 Bit Daten, 1 x 8 Bit Kontrolle/Status

keine, optional ü ber Software-Parameter einstellbar

500 V System / Versorgung

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

125 kHz

125 kHz

250 kHz

Graycode

Binär

Graycode

24 Bit Daten

24 Bit Daten

24 Bit Daten







Aufbau der Einund Ausgangsdaten:

Eingang

Richtung

Funktion

Signal D+ und

Eingang, RS422

Datensignal des Gebers

Signal D-











Signal Cl+ und

Ausgang, RS422

Taktsignal fü r den Geber

Signal CL-











+24V

Eingang, Vers.

24V Versorgungsspannung fü r die Geberauswer-





tung







0V

Eingang, Vers.

Masse fü r die 24V Versorgungsspannung.







Das SSI-Geber Interface erlaubt die Auswertung von absoluten Winkelcodierern mit Synchron Seriellem Interface.

Geber mit EnDat-Interface kö nnen mit dieser Klemme nicht ausgewertet werden.

Absolutwertgeber geben im Gegensatz zu den häufig eingesetzten Inkrementalgebern einen absoluten Positionsoder auch Winkelwert aus.

Auf diesen Wert kann die Steuerung jederzeit zugreifen. Eine Referenzfahrt zur Absolutlagebestimmung ist nicht notwendig. Die Geber verwenden häufig

Modulares I/O-System

ETHERNET TCP/IP
