Busklemmen

Einspeiseund Endklemmen – Ü bersicht • 217

4.6Einspeiseund Endklemme

750-600 (Endklemme)

Seite 218

750-601 (Potentialeinspeisung m. Sicherungshalter, AC 24V)

750 -609 (Potentialeinspeisung m. Sicherungshalter, AC 230V)

750-615 (Potentialeinspeisung m. Sicherungshalter, AC 120V) Seite 219

750-602 (Potentialeinspeisung, passiv DC 24 V)

Seite 220

750-610 (Potentialeinspeisung m. Sicherungshalter,mit Diagn., DC 24 V) 750-611 (Potentialeinspeisung m. Sicherungshalter,mit Diagn., AC 230 V)

Seite 221

750-612 (Potentialeinspeisung, passiv, AC/DC 230 V)

Seite 223

750-613 (Potentialeinspeisung mit Busnetzteil, DC 24 V)

Seite 224

750-614 (Potentialvervielfältigungsklemme, AC/DC 24 V-230 V)

Seite 225

750-616 (Distanzklemme)

Seite 225

750-622 (Binäre Platzhalterklemme)

Seite 227

Modulares I/O-System

ETHERNET TCP/IP

218 • Busklemmen

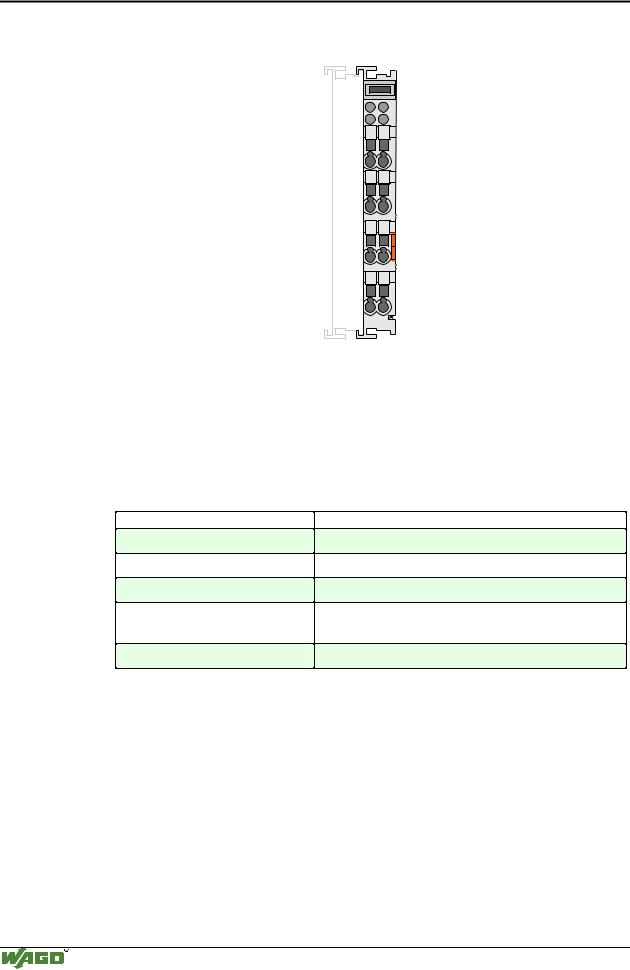

Endklemme 750-600

4.6.1.1.1 Endklemme

750-600

Technische Beschreibung:

Am Ende eines Feldbusknotens ist jeweils eine Endklemme zu setzen. Dadurch wird der interne Klemmenbus geschlossen und die ordnungsgemäße Daten-

ü bertragung garantiert.

Modulares I/O-System

ETHERNET TCP/IP

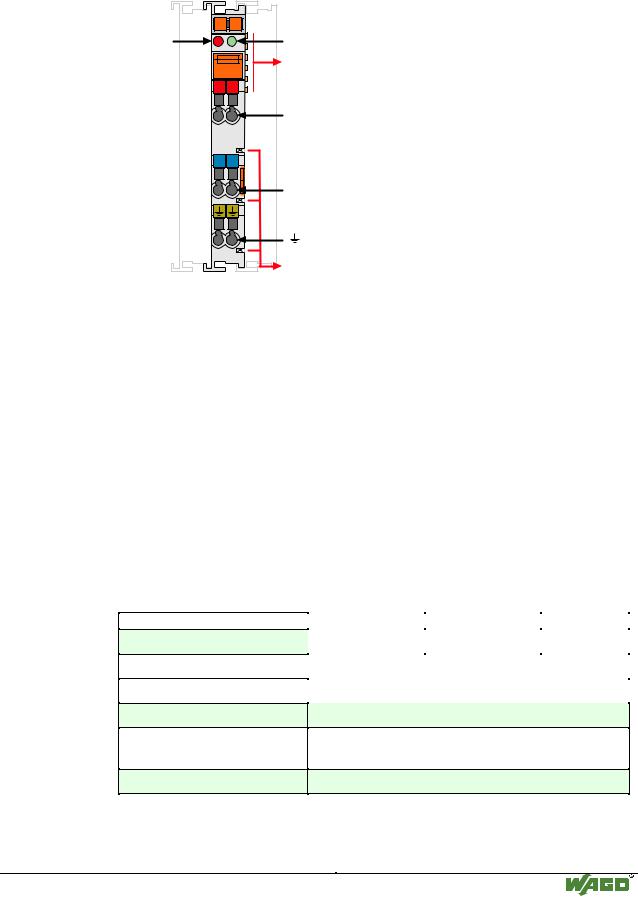

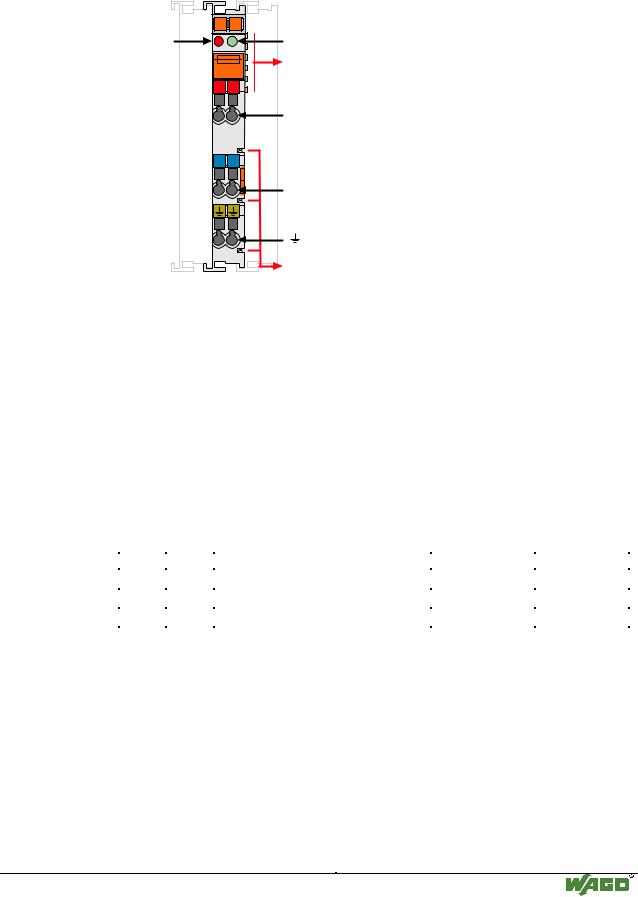

Technische Beschreibung:

Die Einspeiseklemme dient zur Versorgung der I/O Busklemmen mit dem jeweiligen Versorgungspotential. Der maximale Strom, der ü ber diese Einspeiseklemmen mit Sicherungshalter fließen darf, beträgt 6,3 A.

Bei der Konfiguration des Systems ist darauf zu achten, dass der Summenstrom diesen Wert nicht ü berschreitet. Sollte das dennoch der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.

Der Austausch der Sicherung kann durch Herausziehen des Sicherungshalters schnell und problemlos erfolgen.

Der Sicherungsdefekt wird zusätzlich durch eine LED signalisiert.

Bei der Verwendung der Einspeiseklemmen ist besonders auf die zulässige Spannung der einzelnen Busklemmen zu achten. Diese ist in der folgenden Tabelle abzulesen.

Modulares I/O-System

ETHERNET TCP/IP

220 • Busklemmen

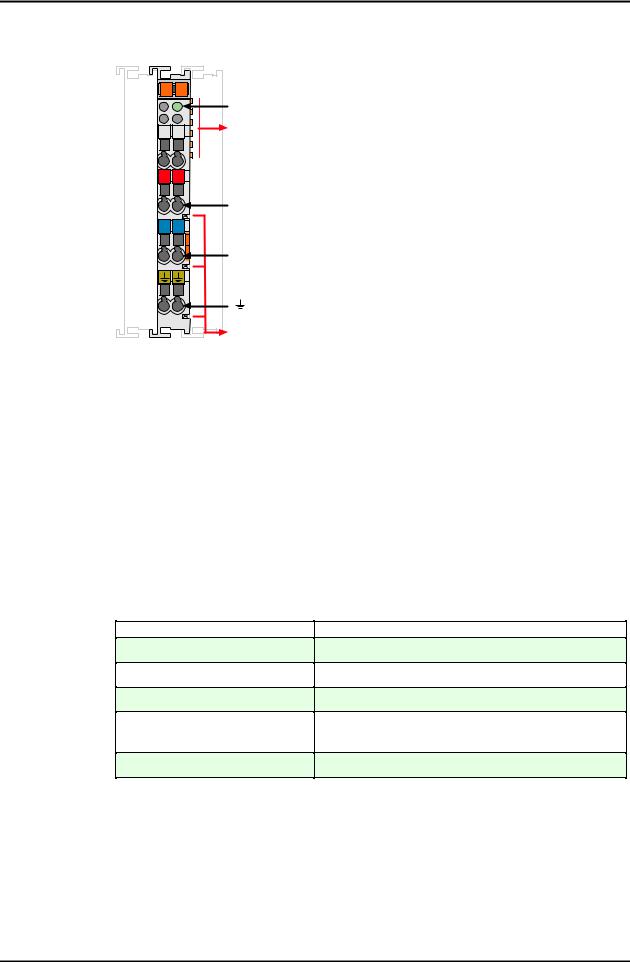

Potentialeinspeiseklemme 750-602

1) nur bei 750-602

Technische Beschreibung:

Die Einspeiseklemme dient zur Versorgung der I/O Busklemmen mit dem jeweiligen Versorgungspotential. Der maximale Strom, der ü ber die Einspeiseklemmen fließen darf, beträgt 10 A. Bei der Konfiguration des Systems ist darauf zu achten, dass der Summenstrom diesen Wert nicht ü berschreitet. Sollte das dennoch der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.

Bei der Verwendung der Einspeiseklemmen ist besonders auf die zulässige Spannung der einzelnen Busklemmen zu achten.

Technische Beschreibung:

Die Einspeiseklemme dient zur Versorgung der I/O Busklemmen mit dem jeweiligen Versorgungspotential. Der maximale Strom, der ü ber diese Einspeiseklemmen mit Sicherungshalter fließen darf, beträgt 6,3 A.

Bei der Konfiguration des Systems ist darauf zu achten, dass der Summenstrom diesen Wert nicht ü berschreitet. Sollte das dennoch der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.

Der Austausch dieser Sicherung kann durch Herausziehen des Sicherungshalters schnell und problemlos erfolgen. Der Sicherungsdefekt wird zusätzlich durch eine LED signalisiert.

Die Klemmen 750-610 und 750-611 melden zur Ü berwachung der Versorgung mit zwei Eingangsbits den Status der Einspeiseklemme zum Feldbuskoppler.

Bei der Verwendung der Einspeiseklemmen ist besonders auf die zulässige Spannung der einzelnen Busklemmen zu achten. Diese ist in der folgenden Tabelle abzulesen.
