212 • Busklemmen

Analoge Ausgangsklemme 750-550, -556, (-580)

Zahlenformat

Standardmäßig werden die analogen Messsignale in einer Auflö sung von 12 Bit ü bertragen. Die drei niederwertigen Bits des Datenwortes werden nicht ausgewertet.

750-550

Ausgangsspannung

Zahlenwert





0-10V

Binär

Hex.

Dez.

10

0111 1111

1111 1111

7F FF

32767











5

0100 0000

0000 0000

40 00

16384











2,5

0010 0000

0000 0000

20 00

8192





















1,25

0001 0000

0000 0000

10 00

4096











0,0781

0000 0001

0000 0000

01 00

256





















0,0049

0000 0000

0001 0000

00 10

16











0,0024

0000 0000

0000 1000

00 08

8











0

0000 0000

0000 0111

00 07

7











0

0000 0000

0000 0000

00 00

0





















750-556

Ausgangsspannung

Zahlenwert





±10V

Binär

Hex.

Dez.

10

0111 1111

1111 1111

7F FF

32767











5

0100 0000

0000 0000

40 00

16384











2,5

0010 0000

0000 0000

20 00

8192





















1,25

0001 0000

0000 0000

10 00

4096











0,0781

0000 0001

0000 0000

01 00

256











0,0049

0000 0000

0001 0000

00 10

16











0

0000 0000

0000 1111

00 0F

15





















0

0000 0000

0000 0000

00 00

0











-2,5

1110 0000

0000 0000

E0 00

57344











-5

1100 0000

0000 0000

C0 00

49152











-7,5

1010 0000

0000 0000

A0 00

40960





















-10

1000 0000

0000 0000

80 00

32768











Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 213

Analoge Ausgangsklemme 750-550, -556, (-580)

Zahlenformat fü r Siemens Funktionsbausteine

Fü r Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Busklemme zur Verfü gung.

Der Status wird bei diesem Zahlenformat in Bit B0 ... B2 abgebildet.

Der digitalisierte Messwert steht an der Position Bit B3 ... B14.

750-550/000-200

Ausgangs-

Zahlenwert





spannung

Binär

Hex.

Dez.

0-10V







>10

>0100 0000 0000 XXXX

>40 00

>16384









10

0100 0000 0000 XXXX

40 00

16384









7,5

0011 0000 0000 XXXX

30 00

12288

















5

0010 0000 0000 XXXX

20 00

8192









2,5

0001 0000 0000 XXXX

10 00

4096









1,25

0000 1000 0000 XXXX

08 00

2048









0

0000 0000 0000 XXXX

00 00

0

















750-556/000-200

Ausgangs-

Zahlenwert





spannung

Binär

Hex.

Dez.

± 10V







-10

<1100 0000 0000 XXXX

<C0 00

<-16384









-10

1100 0000 0000 XXXX

C0 00

-16384









-7,5

1101 0000 0000 XXXX

D0 00

-12288









-5

1110 0000 0000 XXXX

E0 00

-8192









-2,5

1111 0000 0000 XXXX

F0 00

-4096









0

0000 0000 0000 XXXX

00 00

0









2,5

0001 0000 0000 XXXX

10 00

4096









5

0010 0000 0000 XXXX

20 00

8192









7,5

0011 0000 0000 XXXX

30 00

12288









10

0100 0000 0000 XXXX

40 00

16384









>10

>0100 0000 0000 XXXX

>40 00

>16384









Modulares I/O-System

ETHERNET TCP/IP

214 • Busklemmen

Analoge Ausgangsklemme 750-552, -554, (-584)

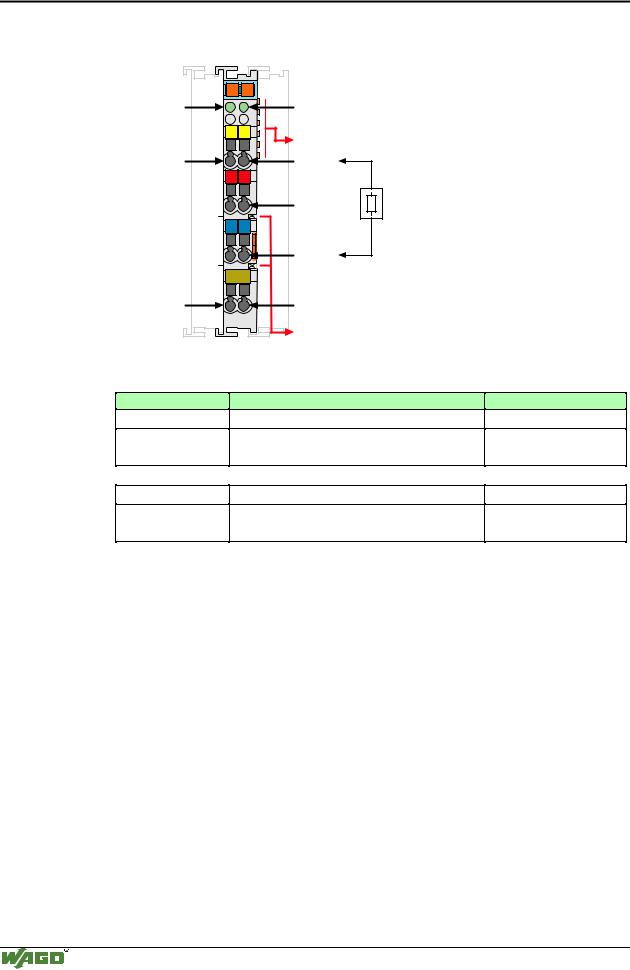

4.5.1.1.2 2-Kanal Analoge Ausgä nge



(0-20mA / 4-20mA)

750-552, -554, (-584)

Funktion AO 1

AO 1

Schirm

13

14



A



Funktion AO 2



C

B







D



A1

A2

Datenkontakte









AO 2

+

+







24V

0V

0V



0V

S S

Schirm

750-552

Leistungskontakte

Busklemmen und Varianten

Artikelnr.:

750-552

750-552/000-200

750-554

750-554/000-200 frü her 750-584

Beschreibung

2-Kanal Analog Ausgang, 0-20 mA

2-Kanal Analog Ausgang, 0-20 mA

mit Statusinfomation im Datenwort

2-Kanal Analog Ausgang, 4-20 mA

2-Kanal Analog Ausgang, 4-20 mA mit Statusinfomation im Datenwort

Bezeichnung

2AO 0-20mA

2AO 0-20mA (Siemens)

2AO 4-20mA

2AO 4-20mA (Siemens)

Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 A 0 1- - - - gü ltig. Diese Seriennummer ist auf der rechten Seite der Busklemme aufgedruckt.

Die analogen Ausgangsklemmen 750-552 und 750-554 erzeugen ein analoges Ausgangssignal in der Form 0-20mA bzw. 4-20mA. Der Anschluss der Sensoren erfolgt an den mit „A“ gekennzeichneten Anschlü ssen und dem gemeinsamen Massepotential (0V).

Die Versorgungsspannung von DC 24 V wird ü ber die Leistungskontakte an die Busklemme gefü hrt. Soll die Versorgungsspannung galvanisch getrennt zugefü hrt werden, ist eine entsprechende Einspeiseklemme (z.B. 750-602) vorzuschalten.

Die Ausgangsklemme kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 215

Analoge Ausgangsklemme 750-552, -554, (-584)

Technische Daten:

Artikelnr.:

Anzahl der Ausgänge

Stromaufnahme (intern)

Spannungsversorgung

Signalstrom

Bü rde

Linearität

Auflö sung

Potentialtrennung

Bitbreite pro Kanal

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-552,



750-554,

750-552/000-200*)



750-554/000-200*)





(frü her 750-584)



2









60 mA max.

DC 24 V (-15% / +20%) ü ber Leistungskontakte

0-20 mA

4-20 mA





<500 Ω

±2 LSB (Last Significant Bit)

12 Bit

(*) 12 Bit + VZ bei den Varianten 750-552/000-200 und 750-554/000-200)

500V System/Versorgung

16Bit: Daten

keine, optional ü ber Software-Parameter einstellbar

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Zahlenformat

Standardmäßig werden die analogen Messsignale in einer Auflö sung von 12 Bit ü bertragen. Die drei niederwertigen Bits werden nicht ausgewertet.

750-552, 750-554

Ausgangsstrom

Ausgangsstrom

Zahlenwert





0-20 mA

4-20 mA

Binär

Hex.

Dez.













20

20

0111 1111

1111 1111

7F FF

32767













10

12

0100 0000

0000 0000

40 00

16384













5

8

0010 0000

0000 0000

20 00

8192













2,5

6

0001 0000

0000 0000

10 00

4096













0,156

4,125

0000 0001

0000 0000

01 00

256













0,01

4,0078

0000 0000

0001 0000

00 10

16













0,005

4,0039

0000 0000

0000 1000

00 08

8













0

4

0000 0000

0000 0111

00 07

7













0

4

0000 0000

0000 0000

0

0













Modulares I/O-System

ETHERNET TCP/IP

216 • Busklemmen

Analoge Ausgangsklemme 750-552, -554, (-584)

Zahlenformat fü r Siemens Funktionsbausteine

Fü r Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Busklemme zur Verfü gung.

Der Status wird bei diesem Zahlenformat in Bit B0 ... B2 abgebildet.

Der digitalisierte Messwert steht an der Position Bit B3 ... B14.

750-552/000-200

Ausgangsstrom

Zahlenwert





0-20 mA

Binär

Hex.

Dez.

20

0100 0000 0000 0000

40 00

16384









17,5

0011 1000 0000 0000

38 00

14336









15

0011 0000 0000 0000

30 00

12288

















12,5

0010 1000 0000 0000

28 00

10240









10

0010 0000 0000 0000

20 00

8192









7,5

0001 1000 0000 0000

18 00

6144









5

0001 0000 0000 0000

10 00

4096

















2,5

0000 1000 0000 0000

08 00

2048









0

0000 0000 0000 0000

00 00

0

















750-554/000-200

Ausgangsstrom

Zahlenwert





4-20 mA

Binär

Hex.

Dez.

20

0100 0000 0000 0000

40 00

16384









16

0011 0000 0000 0000

30 00

12288









12

0010 0000 0000 0000

20 00

8192

















8

0001 0000 0000 0000

10 00

4096









4,015

0000 0000 0001 0000

0010

16









4

0000 0000 0000 0000

0000

0









Modulares I/O-System

ETHERNET TCP/IP
