210 • Busklemmen

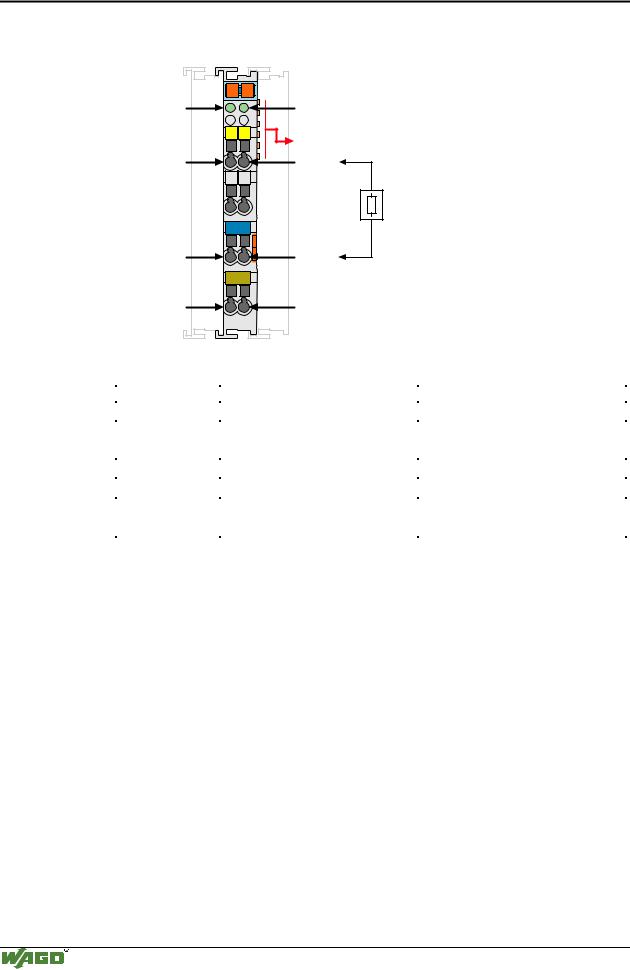

Analoge Ausgangsklemme 750-550, -556, (-580)
4.5.1.1.1 2-Kanal Analoge Ausgä nge |
|
(DC 0-10V / ± 10V) |
750-550, -556, (-580) |
Funktion AO 1
AO 1
Masse
Schirm
Funktion AO 2
Datenkontakte
AO 2
Masse
Schirm
Busklemmen und Varianten
Artikelnr.: |
Beschreibung |
Bezeichnung |
750-550 |
2-Kanal Analog Ausgang, 0-10V |
2AO 0-10V |
DC |
750-550/000-200 |
2-Kanal Analog Ausgang, 0-10V |
2AO 0-10V |
DC (Siemens) |
frü her 750-580 |
mit Statusinfomation im Datenwort |
|
|
|
|
|
750-556 |
2-Kanal Analog Ausgang, ± 10V |
2AO ±10V DC |
750-556/000-200 |
2-Kanal Analog Ausgang, ± 10V |
2AO ±10V DC (Siemens) |
|
mit Statusinfomation im Datenwort |
|
|
Technische Beschreibung:
Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 A 0 1- - - - gü ltig. Diese Seriennummer ist auf der rechten Seite der Busklemme aufgedruckt.
Die analogen Ausgangsklemmen 750-550 erzeugen ein analoges Ausgangssignal in der Form 0-10V.
Die analogen Ausgangsklemmen 750-556 erzeugen ein analoges Ausgangssignal in der Form ± 10V.
Der Anschluss der Sensoren erfolgt an den mit „A“ gekennzeichneten Anschlü ssen und dem gemeinsamen Massepotential.
Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.
Die Busklemmen besitzen keine integrierten Leistungskontakte. Die Zufü hrung der notwendigen Spannungsversorgung erfolgt ü ber die Datenkontakte mittels DC-DC Wandler. Damit ist der Betrieb dieser Busklemmen gewährleistet, unabhängig von der Versorgungsspannung fü r die Feldseite.
