202 • Busklemmen

Analoge Eingangsklemme 750-469, /000-XXX

750-469/000-012, Typ L

T[°C]	Wert [hex]	Wert [dez]	Statusbyte [hex]	LED

<-25	<FF06	<-1000	41	ein


-25,0	FF06	-1000	00	aus

0,0	0000	0	00	aus

100,0	03E8	1000	00	aus

200,0	07D0	2000	00	aus


300,0	0BB8	3000	00	aus

400,0	0FA0	4000	00	aus

500,0	1388	5000	00	aus

600,0	1770	6000	00	aus


700,0	1B58	7000	00	aus

800,0	1F40	8000	00	aus


900,0	2328	9000	00	aus

>900	>2328	>9000	42	ein

Drahtbruch	7FFF	32767	42	ein

Modulares I/O-System

ETHERNET TCP/IP

	Busklemmen • 203

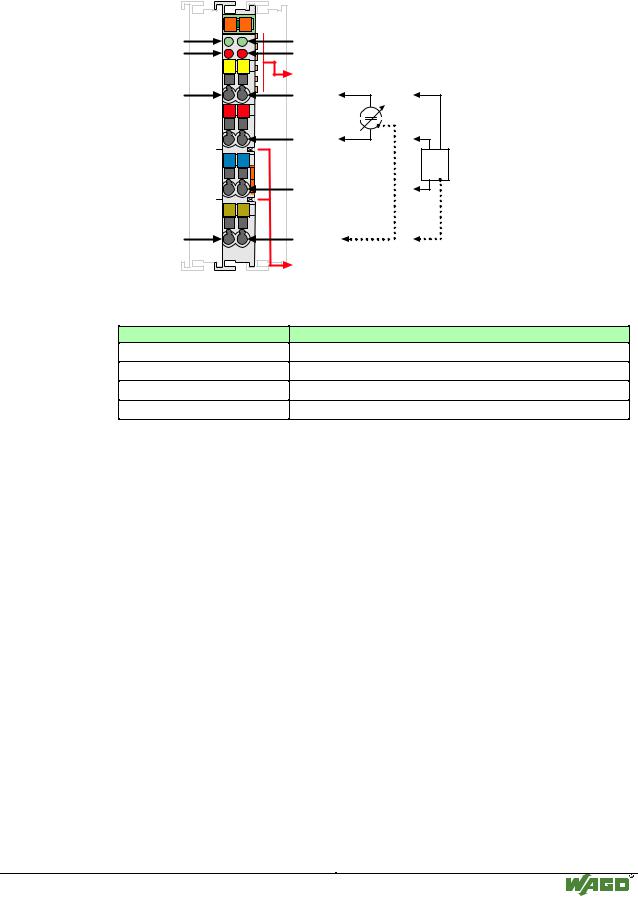

	Analoge Eingangsklemme 750-472, -474

4.4.1.1.9 2-Kanal Analog Eingä nge
(0-20mA / 4-20mA single-ended)	750-472, -474

Funktion AI 1

Fehler AI 1

AI 1

Schirm

13	14
A
	C
B
	D
E1	E2
+	+
0V	0V
S	S
750-472

Funktion AI 2

Fehler AI 2

Datenkontakte

AI 2

24V

Schirm

Leistungskontakte

Busklemmen und Varianten

Artikelnr.:

750-472

750-472/000-200

750-474

750-474/000-200

Bezeichnung:

2AI 0-20mA 16 Bit s.e.

2AI 0-20mA 16 Bit s.e. S5-463

2AI 4-20mA 16 Bit s.e.

2AI 4-20mA 16 Bit s.e. S5-460 /465

Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 0 2 0 2- - -

- 0 5 0 3 gü ltig. Die Seriennummer ist seitlich auf der Klemme aufgedruckt.

Die Eingangskanäle sind single-ended Eingänge und besitzen ein gemeinsames Massepotential.

Die Verarbeitung der Eingangssignale erfolgt ü ber die Anschlü sse +E, ü ber die Anschlü sse 24 V / 0V kann ein angeschlossener Messumformer direkt aus den Busklemmen versorgt werden. Die 24 V Versorgungsspannung wird automatisch beim Aufrasten der Klemmen ü ber die Leistungskontakte weitergegeben.

Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Eingangsklemme kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

204 • Busklemmen

Analoge Eingangsklemme 750-472, -474

Technische Daten:

Artikelnr.:

Anzahl der Eingänge

Spannungsversorgung

Ü berspannungsschutz

Stromaufnahme (intern)

Eingangssignal

Eingangsstrom

Messwiderstand

Eingangsspannung

Auflö sung

Eingangsfilter

Stö runterdrü ckung bei Abtastfrequenz

Stö runterdrü ckung oberhalb Abtastfrequenz

Ü bergangsfrequenz

Potentialtrennung

Wandlungszeit

Bitbreite pro Kanal

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)

BxHxT

750-472,		750-474,
750-472/000-200*)		750-474/000-200*)
	2

DC 24 V (-15% / +20%) ü ber Leistungskontakte

24 V max. verpolungssicher

75 mA typ.

0-20mA	4-20mA

< 38 mA bei 24 V

50 Ω

nichtlinear/ü berlastgeschü tzt: U=DC 1,2 V +160Ω *Imess

intern 16 Bit, 15 Bit ü ber Feldbus

(*) 12 Bit + VZ bei den Varianten 750-472/000-200 und 474/000-200)

50Hz

<-100 dB

<-40 dB

13Hz

500 V System/Versorgung

80 ms typisch

16Bit: Daten; optional 8Bit: Kontrolle/Status

keine, optional ü ber Software-Parameter einstellbar

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 205

Analoge Eingangsklemme 750-472, -474

Zahlenformat

Bei den Busklemmen 750-472 und 750-474 werden 15 Bit ausgewertet

750-472, 750-474

Eing.strom	Eing.strom	Zahlenwert
0-20mA	4-20mA	Binär		Hex.	Dez.	Status	LED

>20,5	>20,5	0111 1111	1111 1111	7F FF	32767	42	on
20	20	0111 1111	1111 1111	7F FF	32767	0	off
10	12	0100 0000	0000 0000	40 00	16384	0	off
5	8	0010 0000	0000 0000	20 00	8192	0	off
2,5	6	0001 0000	0000 0000	10 00	4096	0	off
0,156	4,125	0000 0001	0000 0000	01 00	256	0	off
0,01	4,0078	0000 0000	0001 0000	00 10	16	0	off
0,005	4,0039	0000 0000	0000 1000	00 08	8	0	off
0	4	0000 0000	0000 0000	00 00	0	0	off
0	3,5 - 4	0000 0000	0000 0000	0	0	0	off
0	0 - 3,5	0000 0000	0000 0000	0	0	41	on

						(4-20mA)	(4-20 mA)

Zahlenformat fü r Siemens Funktionsbausteine

Fü r Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Busklemme zur Verfü gung.

Der Status wird bei diesem Zahlenformat in Bit B0 ... B2 abgebildet.

Der digitalisierte Messwert steht an der Position Bit B3 ... B14.

Das Zahlenformat ist fü r die 750-472/000-200 äquivalent zur S5 463, fü r die 750-474/000-200 äquivalent zur S5 460/465.

750-472/000-200, -474/000-200

Eingangsstrom	Zahlenwert
4-20mA	Binär	X F Ü *)	Hex.	Dez.	Status	LED
32	0111 1111 1111 1	0 0 1	7F F9	32761	42	on
31,99	0111 1111 1111 0	0 0 0	7F F0	32752	0	on
20,5	0101 0010 0000 0	0 0 0	52 00	20992	0	on
20	0101 0000 0000 0	0 0 0	50 00	20480	0	off
16	0100 0000 0000 0	0 0 0	40 00	16384	0	off
12	0011 0000 0000 0	0 0 0	30 00	12288	0	off
8	0010 0000 0000 0	0 0 0	20 00	8192	0	off
4,0078	0001 0000 0000 1	0 0 0	10 08	4104	0	off
4	0001 0000 0000 0	0 0 0	10 00	4096	0	off
3,5	0000 1110 0000 0	0 0 0	0E 00	3584	0	on
0	0000 0000 0000 0	0 0 0	00 00	0	0	on
*) X : nicht benutzt, F : Kurzschluß, Leitungsbruch, Ü				: Ü bersteuerung

Modulares I/O-System

ETHERNET TCP/IP

206 • Busklemmen

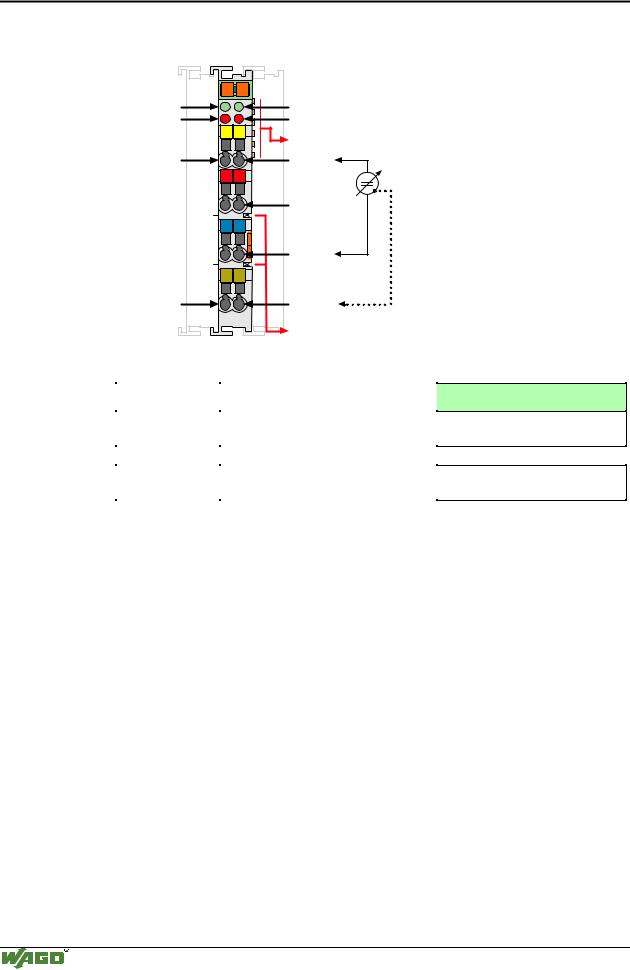

Analoge Eingangsklemme 750-476, -478

4.4.1.1.102-Kanal Analog Eingä nge
(± 10 V / 0-10 V, 16 Bit, single-ended)	750-476, -478

Funktion AI 1

Fehler AI 1

AI 1

Schirm

13	14
A
	C
B
	D
E1	E2
+	+
0V	0V
S	S
750-476

Funktion AI 2

Fehler AI 2

Datenkontakte

AI 2

24V

Schirm

Leistungskontakte

Busklemmen und Varianten

Artikelnr.:	Beschreibung
750-476	2-Kanal Analog Eingangsklemme
	± 10 V, single-ended

750-478	2-Kanal Analog Eingangsklemme
	0-10 V, single-ended

Bezeichnung

2 AI ± 10 V DC 16 Bit s.e.

2 AI 0-10 V DC 16 Bit s.e.

Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 0 4 0 2- - -

- gü ltig. Die Seriennummer ist seitlich auf der Klemme aufgedruckt.

Die Eingangskanäle sind single-ended Eingänge und besitzen ein gemeinsames Massepotential.

Die Verarbeitung der Eingangssignale erfolgt ü ber die Anschlü sse E und 0V.

Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Eingangsklemme kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP
