192 • Busklemmen

Analoge Eingangsklemme 750-467, (-487)

750-467

Eingangsspannung	Zahlenwert
0-10V	Binär	Hex.	Dez.	Status

> 10	0111 1111 1111 1111	7F FF	32767	42
10	0111 1111 1111 1XXX	7F F8	32760	0
5	0100 0000 0000 0XXX	40 00	16384	0
2,5	0010 0000 0000 0XXX	20 00	8192	0
1,25	0001 0000 0000 0XXX	10 00	4096	0
0,0781	0000 0001 0000 0XXX	01 00	256	0
0,0049	0000 0000 0001 0XXX	00 10	16	0
0,0024	0000 0000 0000 1XXX	00 08	8	0
0	0000 0000 0000 0XXX	00 07	7	0
0	0000 0000 0000 0XXX	0	0	0

Das Zahlenformat fü r Siemens Funktionsbausteine

Fü r Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Busklemme zur Verfü gung.

Der Status wird bei diesem Zahlenformat in Bit B0 ... B2 abgebildet.

Der digitalisierte Messwert steht an der Position Bit B3 ... B14.

750-467/000-200

Eingangsspannung	Zahlenwert	X F Ü *)
0-10V	Binär		Hex.	Dez.	Status
>10	0101 0000 0000 0	0 0 1	50 01	20481	42

10	0101 0000 0000 0	0 0 0	50 00	20480	0

5	0011 0000 0000 0	0 0 0	30 00	12288	0

2,5	0010 0000 0000 0	0 0 0	20 00	8192	0

1,25	0001 1000 0000 0	0 0 0	18 00	6144	0

0,0049	0001 0000 0000 1	0 0 0	10 08	4104	0

0	0001 0000 0000 0	0 0 0	10 00	4096	0

*) X : nicht benutzt, F : Kurzschluß, Leitungsbruch, Ü

: Ü bersteuerung

Statusbyte

Bit 7

Bit 6

Bit

Bit 1

Bit

Error

Overrange

Modulares I/O-System

ETHERNET TCP/IP

	Busklemmen • 193

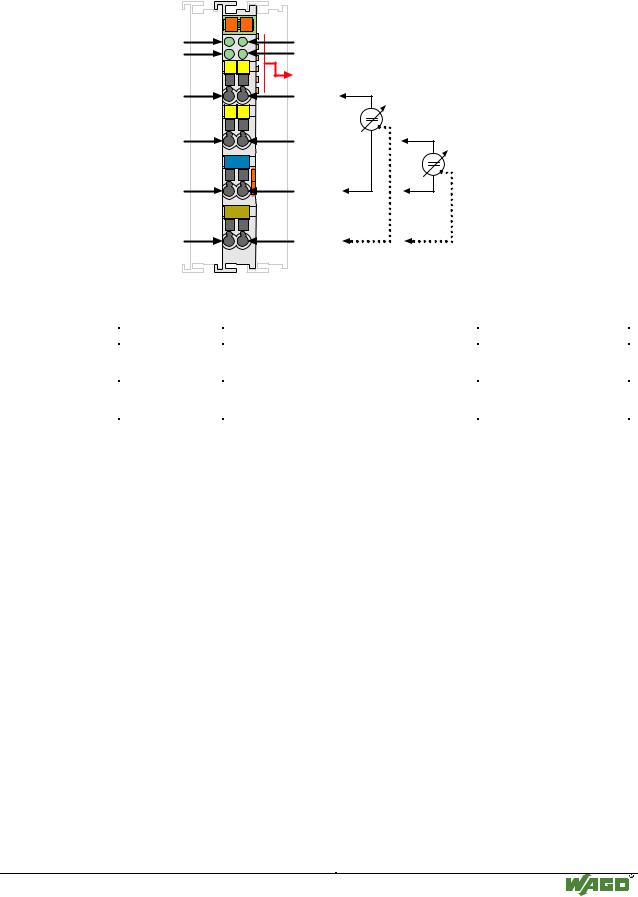

	Analoge Eingangsklemme 750-468, (-488)

4.4.1.1.7 4-Kanal Analoge Eingä nge
0-10V (single-ended)	750-468, (-488)

	13	14
Funktion AI 1	A		Funktion AI 2
Funktion AI 1		C	Funktion AI 2
Funktion AI 3	B		Funktion AI 4
Funktion AI 3		D	Funktion AI 4
	E1	E2	Datenkontakte
			Datenkontakte
AI 1			AI 2
	E3	E4

AI 3

AI 4

M M

Masse

S S

Schirm	Schirm
	750-468

Busklemmen und Varianten

Artikelnr.:	Beschreibung:	Bezeichnung
750-468	4-Kanal Analog Eingang	4AI 0-10V	DC s.e.
	0-10V single-ended
750-468/000-200	4-Kanal Analog Eingang 0-10V single-ended	4AI 0-10V	DC s.e. (Sie-
(frü her 488)	mit Statusinformation im Datenwort	mens)

Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 A 0 1- - - - gü ltig. Diese Seriennummer ist seitlich auf der Busklemme aufgedruckt.

Die Eingangskanäle sind single-ended Eingänge und besitzen ein gemeinsames Massepotential.

Die Verarbeitung der Eingangssignale erfolgt ü ber die Anschlü sse +E und M. Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Busklemmen besitzen keine integrierten Leistungskontakte. Die Zufü hrung der notwendigen Spannungsversorgung erfolgt ü ber die Datenkontakte mittels DC-DC Wandler. Damit ist der Betrieb dieser Busklemmen gewährleistet, unabhängig von der Versorgungsspannung fü r die Feldseite.

Die Eingangsklemme kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

194 • Busklemmen

Analoge Eingangsklemme 750-468, (-488)

Technische Daten:

Artikelnr.:

Anzahl der Eingänge

Spannungsversorgung

Stromaufnahme (intern)

Ü berspannungsfestigkeit

Eingangssignal

Innenwiderstand

Auflö sung

Potentialtrennung

Wandlungszeit

Bitbreite pro Kanal

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-468

ü ber Systemspannung (DC/DC)

60 mA

35 V max.

0-10 V

133 kΩ typ.

12 Bit

500V System/Versorgung

2 ms typ.

16 Bit: Daten; optional 8 Bit: Kontrolle/Status

keine, optional ü ber Software-Parameter einstellbar

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Zahlenformat

Standardmäßig werden die analogen Messsignale in einer Auflö sung von 12 Bit ü bertragen. Die drei niederwertigen Bits eines Datenworts werden nicht ausgewertet.

750-468

Eingangsspannung	Zahlenwert
0-10V	Binär	Hex.	Dez.	Status

> 10	0111 1111 1111 1111	7F FF	32767	42

10	0111 1111 1111 1XXX	7F F8	32760	0

5	0100 0000 0000 0XXX	40 00	16384	0

2,5	0010 0000 0000 0XXX	20 00	8192	0

1,25	0001 0000 0000 0XXX	10 00	4096	0

0,0781	0000 0001 0000 0XXX	01 00	256	0

0,0049	0000 0000 0001 0XXX	00 10	16	0

0,0024	0000 0000 0000 1XXX	00 08	8	0

0	0000 0000 0000 0XXX	00 07	7	0

0	0000 0000 0000 0XXX	0	0	0

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 195

Analoge Eingangsklemme 750-468, (-488)

Das Zahlenformat fü r Siemens Funktionsbausteine

Fü r Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Busklemme zur Verfü gung.

Der Status wird bei diesem Zahlenformat in Bit B0 ... B2 abgebildet.

Der digitalisierte Messwert steht an der Position Bit B3 ... B14.

750-468/000-200 (frü her 750-488)

Eingangs	Zahlenwert	X F Ü *)
spannung	Binär		Hex.	Dez.	Status
0-10V
>10	0101 0000 0000 0000	0 0 1	50 01	20481	42

10	0101 0000 0000 0000	0 0 0	50 00	20480	0

5	0011 0000 0000 0000	0 0 0	30 00	12288	0

2,5	0010 0000 0000 0000	0 0 0	20 00	8192	0

1,25	0001 1000 0000 0000	0 0 0	18 00	6144	0

0,0049	0001 0000 0000 1000	0 0 0	10 08	4104	0

0	0001 0000 0000 0000	0 0 0	10 00	4096	0

*) X : nicht benutzt, F : Kurzschluß, Leitungsbruch, Ü : Ü bersteuerung

Modulares I/O-System

ETHERNET TCP/IP

196 • Busklemmen

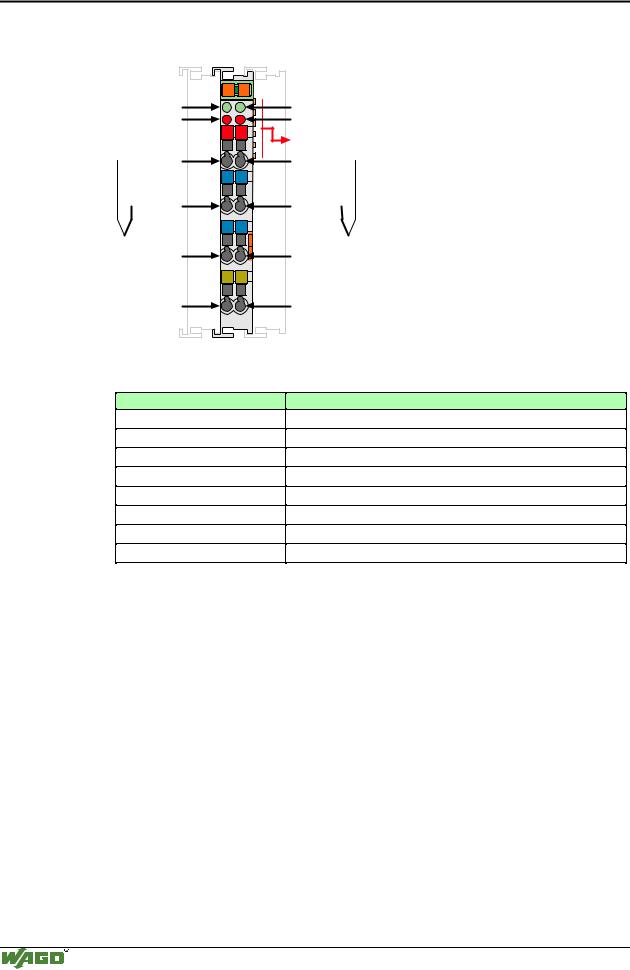

Analoge Eingangsklemme 750-469, /000-XXX

4.4.1.1.8 Eingangsklemme fü r Thermoelemente

750-469, /000-XXX

Funktion AI 1

Fehler AI 1

+TC 1

-TC 1

Masse

Schirm

13	14
A
	C
B
	D
+TC +TC
-TC -TC
M	M
S	S
750-469

Funktion AI 2

Fehler AI 2

Datenkontakte

+TC 2

-TC 2

Masse

Schirm

Busklemmen und Varianten

Artikelnr.:

750-469

750-469/000-001

750-469/000-002

750-469/000-003

750-469/000-006

750-469/000-008

750-469/000-012

750-469/000-200

Bezeichnung:

2AI Thermo.Drahtbr. /Type K

2AI Thermo.Drahtbr. /Type S

2AI Thermo.Drahtbr. /Type T

2AI +/- 120mV, Drahtbr.

2AI Thermo.Drahtbr. /Type J

2AI Thermo.Drahtbr. /Type E

2AI Thermo.Drahtbr. /Type L

2AI Thermo.Drahtbr., Siem. Form.

Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 A 0 1- - - - gü ltig. Diese Seriennummer ist seitlich auf der Busklemme aufgedruckt.

Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Busklemme erlaubt vielfältige weitere Betriebsarten, die auf Rü ckfrage von der Firma WAGO einstellbar sind.

Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Eingangsklemme fü r Thermoelemente kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP
