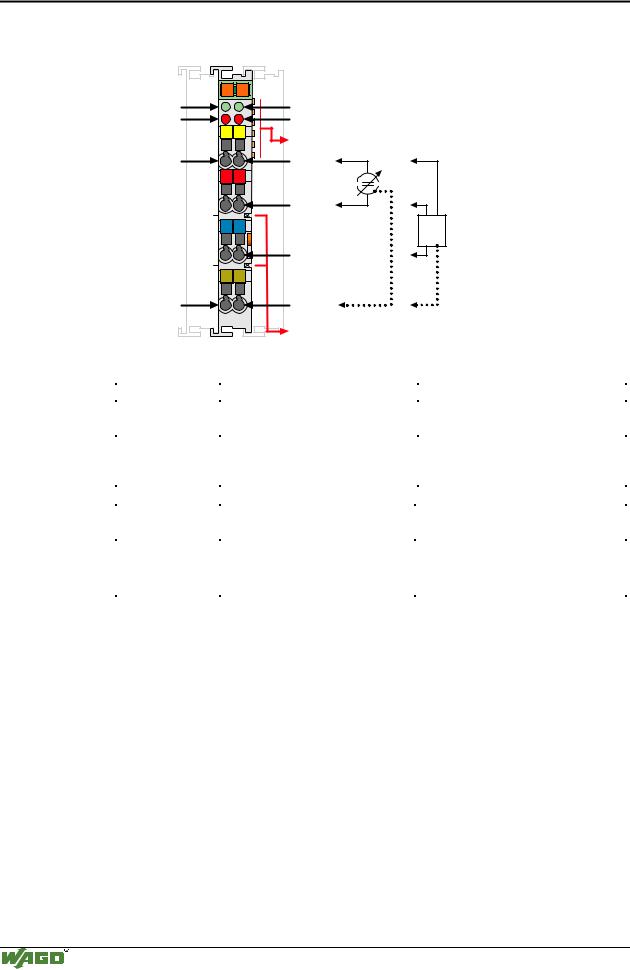

Analoge Eingangsklemme 750-465, -466, (-486)
4.4.1.1.5 2-Kanal Analoge Eingä nge |
|
(0-20mA / 4-20mA (single-ended) |
750-465, -466, (-486) |
Funktion AI 1
Fehler AI 1
AI 1
Schirm
13 |
14 |
A |
|
|
C |
B |
|
|
D |
E1 |
E2 |
+ |
+ |
0V |
0V |
S |
S |
750-465 |
Funktion AI 2
Fehler AI 2
Datenkontakte
AI 2
24V
0V
Schirm
Leistungskontakte
Busklemmen und Varianten
Artikelnr.: |
Beschreibung |
Bezeichnung |
750-465 |
2-Kanal Analog Eingangsklemme |
2 AI 0-20 mA s.e. |
|
0-20 mA; single-ended |
|
750-465/000-200 |
2-Kanal Analog Eingangsklemme |
2 AI 0-20 mA s.e. |
|
0-20 mA; single-ended |
S5-FB |
|
mit Statusinfomation im Datenwort |
|
|
|
|
750-466 |
2-Kanal Analog Eingangsklemme |
2 AI 4-20 mA s.e. |
|
4-20 mA; single-ended |
|
750-466/000-200 |
2-Kanal Analog Eingangsklemme |
2 AI 4-20 mA s.e. |
(frü her 750-486) |
4-20 mA; single-ended |
S5-FB |
|
mit Statusinfomation im Datenwort |
|
|
|
|
Technische Beschreibung:
Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 3 A 0 2- - - - gü ltig. Die Seriennummer ist seitlich auf der Busklemme aufgedruckt.
Die Eingangskanäle sind single-ended Eingänge und besitzen ein gemeinsames Massepotential.
Die Verarbeitung der Eingangssignale erfolgt ü ber die Anschlü sse +E1, +E2, ü ber die Anschlü sse 24 V / 0 V kann ein Messumformer aus den Busklemmen versorgt werden. Die 24 V Versorgungsspannung wird automatisch beim Aufrasten der Busklemmen ü ber die Leistungskontakte weitergegeben.
Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.
