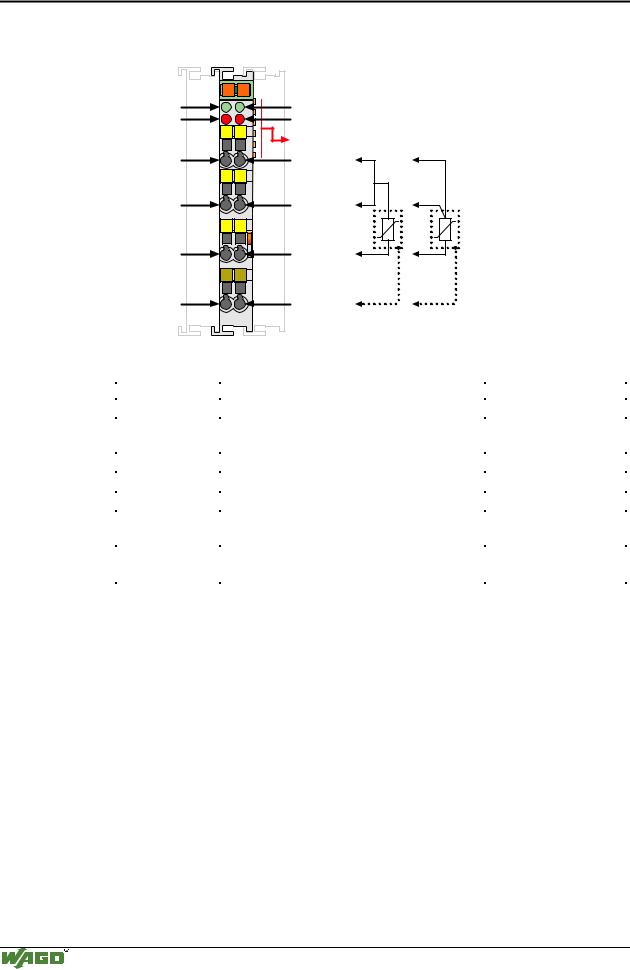

172 • Busklemmen

Analoge Eingangsklemme 750-461, (-481)

4.4.1.1.3 Eingangsklemme fü r Widerstandssensoren

750-461, (-481)

Funktion AI 1

Fehler AI 1

+R 1

RL 1

-R 1

Schirm

13	14
A
	C
B
	D
+R1 +R2
RL1 RL2
-R1 -R2
S	S
750-461

Funktion AI 2

Fehler AI 2

Datenkontakte

2-Leiter 3-Leiter

+R 2

RL 2

-R 2

Schirm

Busklemmen und Varianten

Artikelnr.:	Beschreibung:	Bezeichnung:
750-461	2-Kanal Analog Eingang Pt 100 (RTD)	2AI PT100 (RTD)
750-461/000-002	2-Kanal Analog Eingang Widerstandsmessung	2AI R-Messung
	10R-1K2	10R-1K2
750-461/000-003	2-Kanal Analog Eingang Pt 1000 (RTD)	2AI PT1000 (RTD)
750-461/000-004	2-Kanal Analog Eingang Ni 100 (RTD)	2AI NI100 (RTD)
750-461/000-005	2-Kanal Analog Eingang Ni 1000 (RTD)	2AI NI1000 (RTD)
750-461/000-007	2-Kanal Analog Eingang Widerstandsmessung	2AI R-Messung 10R-5K
	10R-5K
750-461/000-200	2-Kanal Analog Eingang Pt 100 (RTD)	2AI PT100 (RTD)
frü her 750-481	mit Statusinformation im Datenwort	(Siemens)

Technische Beschreibung:

Diese Beschreibung ist ab Hardund Softwareversion X X X X 3 A 0 2- - - -

gü ltig. Diese Seriennummer ist auf der rechten Seite der Busklemme aufgedruckt.

Die hier beschriebene Betriebsart ist Auswertung des Widerstandssensors vom Typ Pt 100.

Die Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Busklemme erlaubt vielfältige weitere Betriebsarten, die auf Rü ckfrage von der Firma WAGO einstellbar sind.

Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Busklemme mit der Bestellnummer 750-461/000-002 misst Widerstände im Bereich 10 Ω bis 1 kΩ mit einer Auflö sung von 0,1 Ω und die Busklemme

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 173

Analoge Eingangsklemme 750-461, (-481)

mit der Bestellnummer 750-461/000-007 misst Widerstände im Bereich 10 Ω bis 5 kΩ in Zweileiter-Anschlusstechnik mit einer Auflö sung von 0,5 Ω .

Die Busklemmen besitzen keine integrierten Leistungskontakte. Die Zufü hrung der notwendigen Spannungsversorgung erfolgt ü ber die Datenkontakte mittels DC-DC Wandler. Damit ist, unabhängig von der Versorgungsspannung fü r die Feldseite, der Betrieb dieser Busklemmen gewährleistet.

Die Eingangsklemme fü r Pt 100 Elemente kann an allen Buskopplern des WAGO-I/O-SYSTEM (mit Ausnahme der Economy Varianten) betrieben werden.

Technische Daten:

Artikelnr.:

Anzahl der Eingänge

Stromaufnahme (intern)

Spannungsversorgung

Sensorarten

Anschlusstechnik

Temperaturbereich

Auflö sung (ü ber ges. Bereich)

Potentialtrennung DC/DC

Messstrom

Wandlungszeit

Bitbreite intern

Konfiguration

Voreinstellung

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm) B x H x T

750-461

65 mA max.

ü ber Systemspannung (DC/DC)

Pt 100, Pt 200, Pt 500, Pt 1000,

Ni 100, Ni 120, Ni 1000, R-Messung

2 oder 3-Leiter

200 °C ... + 850 °C (Pt), - 60 °C ... + 250 °C (Ni)

0,1 °C

400 V System/Versorgung

0,5 mA typ.

640 ms

2 x 16 Bit Daten, 2 x 8 Bit Kontrolle/Status

keine, ü ber Software-Parameter einstellbar

3-Leiter Pt 100

0 °C ... + 55 °C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64 x 100 (ab Oberkante Tragschiene)

Die Busklemme 750-461 erlaubt den direkten Anschluss eines Widerstandssensors. Die Schaltung der Busklemme kann Sensoren in 2 und 3-Leiter- Anschlusstechnik betreiben. Der Anschluss erfolgt gemäß oben dargestelltem Anschlussschema.

Die Linearisierung wird ü ber den gesamten Bereich durch einen Mikroprozessor realisiert. Die Temperaturwerte der Sensoren werden mit einer Auflö sung von 1 Bit pro 0,1°C in einem Wort (16 Bit) dargestellt. Daraus resultiert, dass 0°C dem Zahlenwert 0000 und 100°C dem Zahlenwert 03E8 (dez. 1000) entsprechen.

Modulares I/O-System

ETHERNET TCP/IP

174 • Busklemmen

Analoge Eingangsklemme 750-461, (-481)

Die Busklemme arbeitet im definierten Bereich der Pt 100 Sensoren von - 200°C bis 850°C. Die Widerstandsauflö sung wird mit einer Auflö sung von 16 Bit durchgefü hrt. Ein Prozessor rechnet den Widerstand in einen zur Temperatur des ausgewählten Widerstandssensors proportionalen Zahlenwert um. Temperaturwerte unter 0°C werden binär im Zweierkomplement dargestellt.

Ein Kurzschluss oder die Unterbrechung der Sensorleitung wird von der Busklemme erkannt und durch die rote Fehler-LED angezeigt. Die grü ne LED zeigt die Betriebsbereitschaft der Busklemme und die stö rungsfreie Kommunikation mit dem angeschlossenen Buskoppler an.

Betriebsarten:

Betriebsart:

Auswertung des Widerstandssensortyps Pt 100

Widerstandsmessung: 10 Ω bis 1,2 kΩ

Auswertung des Widerstandssensortyps Pt 1000

Auswertung des Widerstandssensortyps Ni 100

Auswertung des Widerstandssensortyps Ni 1000

Widerstandsmessung: 10 Ω bis 5 kΩ

Auswertung des Widerstandssensortyps Pt 100 (Siemens)

Bestell.-Nr.:

750-461

750-461/000-002

750-461/000-003

750-461/000-004

750-461/000-005

750-461/000-007

750-461/000-200

Zahlenformat

Alle Temperaturwerte werden in einem einheitlichen Zahlenformat dargestellt. In der Standardeinstellung (Pt 100) entspricht ein Bit 0,1°C. Der mö gliche Zahlenbereich entspricht dem definierten Temperaturbereich des jeweiligen Sensors. Die folgende Tabelle soll das Zahlenformat an dem voreingestellten Pt 100 erläutern. Außerdem finden Sie in der 3. Spalte der Tabelle die Werte fü r eine Einstellung als Pt 1000 (750-461/000-003).

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 175

Analoge Eingangsklemme 750-461, (-481)

750-461, /000-003

Temp.	Wid.wert	Wid.wert	Zahlenwert
°C	(Ω )	(Ω )	Binär	Hex.	Dez.*)
	Pt 100	Pt 1000
850	390,481	3904,81	0010 0001 0011 0100	2134	8500


100	138,506	1385,06	0000 0011 1110 1000	03E8	1000

25,5	109,929	1099,29	0000 0000 1111 1111	00FF	255

0,1	100,039	1000,39	0000 0000 0000 0001	0001	1

0	100	1000	0000 0000 0000 0000	0000	0

-0,1	99,970	999,70	1111 1111 1111 1111	FFFF	-1

-25,5	90,389	903,89	1111 1111 0000 0001	FF01	-255


-200	18,192	181,92	1111 1000 0011 0000	F830	-2000

	<18	<180	1000 0000 0000 0001	8001	-32767

*) Temperaturwerte unter 0°C werden binär im Zweierkomplement dargestellt.

Die Dezimalwerte ergeben sich unter Berü cksichtigung des Zweierkomplements in der binären Darstellung.

750-461/000-002

Wid.wert	Zahlenwert
(Ω )	Binär	Hex.		Dez.
10	0000 0000 0110 0100	00	64	100


100	0000 0011 1110 1000	03 E8		1000

200	0000 0111 1101 0000	07 D0		2000

300	0000 1011 1011 1000	0B	B8	3000

400	0000 1111 1010 0000	0F A0		4000


500	0001 0011 1000 1000	13	88	5000

1000	0010 0111 0001 0000	27	10	10000

1200	0010 1110 1110 0000	2E	E0	12000

Modulares I/O-System

ETHERNET TCP/IP

176 • Busklemmen

Analoge Eingangsklemme 750-461, (-481)

750-461/000-007

Wid.wert		Zahlenwert
(Ω	)	Binär		Hex.		Dez.
<10		0000 0000 0110 0100		EC 00		-5120


10		0000 0011 1110 1000		00 14		20

100		0000 0111 1101 0000		00 C8		200

200		0000 1011 1011 1000		01 90		400

300		0000 1111 1010 0000		02 58		600


1000		0001 0011 1000 1000		07 D0		2000

2000		0010 0111 0001 0000		0F A0		4000

3000		0001 0111 0111 0000		17 70		6000

4000		0001 1111 0100 0000		1F 40		8000


5000		0010 0111 0001 0000		27 10		10000

>5000		0010 0111 0001 0000		27 10		10000


Zahlenformat fü r Siemens Funktionsbausteine
750-461/000-200 (frü her 750-481)

Temp	Wid.wert	Zahlenwert
°C	(Ω )	Binär	X F Ü *)		Hex.		Dez.
> ca. 1200		0001 0000 0001 0001	0 0 1		1011		4113

	>800	nicht definiert

	800	1111 1111 1111 1111	0 0 0		FFFF		65535

850	390	0111 1100 1100 1101	0 0 0		7CCD		32949

560	300	0110 0000 0000 0000	0 0 0		6000		24576

266	200	0100 0000 0000 0000	0 0 0		4000		16384

0	100	0010 0000 0000 0000	0 0 0		2000		8192

-125	50	0001 0000 0000 0000	0 0 0		1000		4096

-185	25	0000 1000 0000 0000	0 0 0		0800		2048

-200	20	0000 0110 0110 0110	0 0 0		0666		1638

	10	0000 0011 0011 0011	0 0 0		0333		819

	< ca. 9	0001 0000 0001 0001	0 0 1		1011		4113

*) X : nicht benutzt, F : Kurzschluß, Leitungsbruch, Ü : Ü bersteuerung

Modulares I/O-System

ETHERNET TCP/IP
