162 Busklemmen

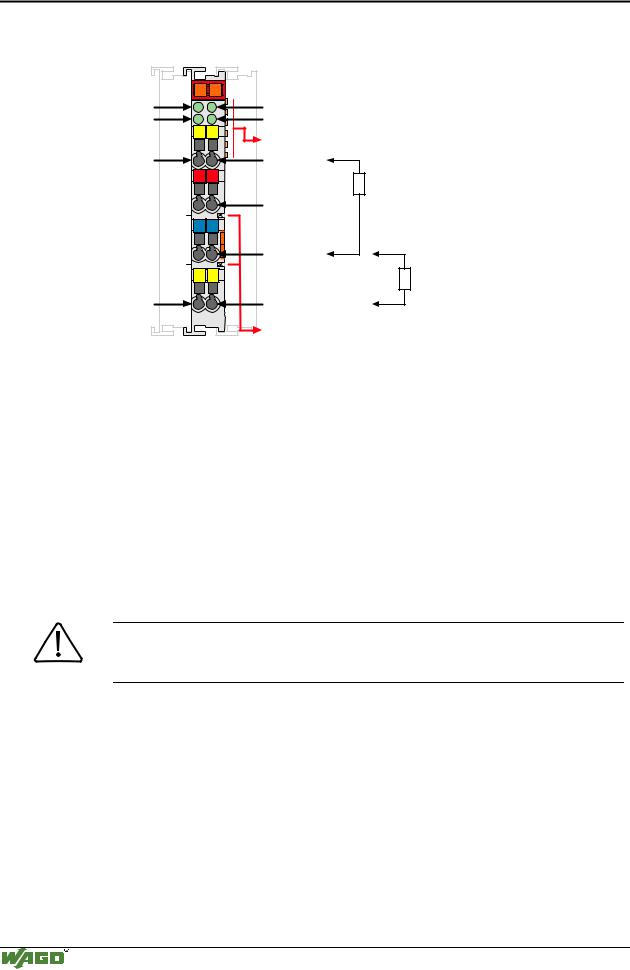

Digitale Ausgangsklemme 750-519

4.3.1.1.124-Kanal Digitale Ausgä nge



(DC 5 V, 20 mA)

750-519

Status

13

14

Status

A



DO 1



DO 2



C

DO 3

B



DO 4



D



13

14

Datenkontakte







DO 1





DO 2



+

+









5V



-

-









0V



15

16



DO 3





DO 4



750-519









Leistungskontakte

Technische Beschreibung:

Die Potentialzufü hrung erfolgt ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.

Standardmäßig ist bei den digitalen Ausgängen (mit und ohne Diagnose) Vier- leiter-Anschlusstechnik (Ub+; Ub-; Signal; PE) integriert.

Die 750-519 ist plus-schaltend.

Bei 4-Kanal Digital Ausgängen ist keine Vierleitertechnik mö glich. Als Anschlü sse stehen dort 4 Signalausgänge, 2 x Ub+ und 2 x Ub- zur Verfü gung.

Alle digitalen Ausgänge sind kurzschlussfest ausgefü hrt.

Beachten

Kö nnen Ü berlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine Einspeiseklemme mit Sicherung (750-601) vorzuschalten!

Die angegebenen Ausgangswerte sind fü r 100% Einschaltdauer ermittelt.

Die Positionen der einzelnen Ausgänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig.

Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 163

Digitale Ausgangsklemme 750-519

Technische Daten:

Artikelnr.:

Anzahl der Ausgänge

Lastart

Spannung ü ber Leistungskontakte

Ausgangsstrom (DC)

Stromaufnahme (intern)

Stromaufnahme (Feldseite)

Potentialtrennung

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-519

4

ohmsch, induktiv, Lampenlast

DC 5 V

20 mA kurzschlussfest

16 mA

14 mA typ.

500 V System / Versorgung

4

keine Adressoder Konfigurationseinstellung

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Modulares I/O-System

ETHERNET TCP/IP

164 Busklemmen

Analoge Eingangsklemmen - Ü bersicht

4.4

Analoge Eingangsklemmen























750-452 (2-Kanal Analog Eingang, 0-20mA, Diff.)







750-454 (2-Kanal Analog Eingang, 4-20mA, Diff.)

Seite 165

















750-456 (2-Kanal Analog Eingang, ± 10V, Diff.)

Seite 169

750-461 (2-Kanal Eingang Pt 100, RTD)

Seite 172

750-462 (2-Kanal Analog Eingang Thermo)

Seite 177

750-465 (2-Kanal Analog Eingang, 0.20mA single-ended)

750-466 (2-Kanal Analog Eingang, 4-20mA single-ended)Seite 186

750-467 (2-Kanal Analog Eingang, 0-10 V single-ended)

Seite 190

750-468 (4-Kanal Analog Eingang, 0-10 V single-ended)

Seite 193

750-469 (2-Kanal Analog Eingang Thermo Drahtbruch)

Seite 196

750-472 (2-Kanal Analog Eingang, 0-20mA single-ended) 16Bit 750-474 (2-Kanal Analog Eingang, 4-20mA single-ended) 16Bit

Seite 203

750-476 (2-Kanal Analog Eingang, DC ± 10 V single-ended) 750-478 (2-Kanal Analog Eingang, DC 0-10 V single-ended)

Seite 206

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 165

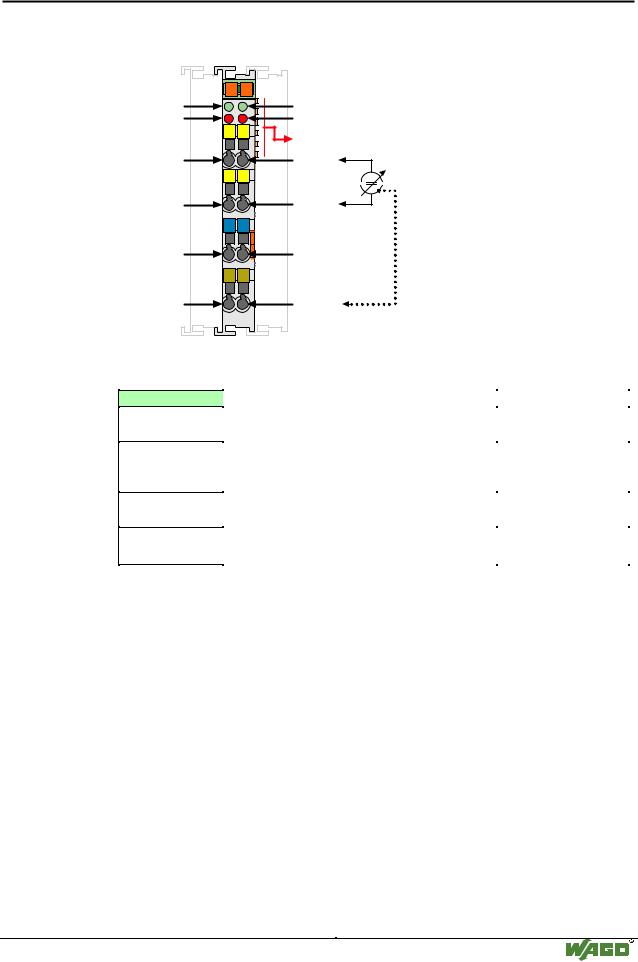

Analoge Eingangsklemme 750-452, -454, (-482), (-484)

4.4.1.1.1 2-Kanal Analoge Eingä nge



(0-20mA / 4-20mA, Differenzeingä nge)

750-452, -454, (-482, -484)

Funktion AI 1

Fehler AI 1

+AI 1

-AI 1

Masse

Schirm

13

14

A





C

B





D

+E1 +E2

-E1 -E2

M

M

S

S

750-452

Funktion AI 2

Fehler AI 2

Datenkontakte

+AI 2

-AI 2

Masse

Schirm

Busklemmen und Varianten

Artikelnr.:

750-452

750-452/000-200 früher 750-482

750-454

750-454/000-200 früher 750-484

Beschreibung

Bezeichnung:

2-Kanal Analog Eingang, 0-20 mA, Differenzein-

2

AI 0-20mA Diff.

gang





2-Kanal Analog Eingang, 0-20 mA, Differenzein-

2

AI 0-20mA Diff. RC

gang (RC Tiefpass) mit Statusinformation im

Tiefpass (Siemens)

Datenwort





2-Kanal Analog Eingang, 4-20 mA, Differenzein-

2

AI 4-20mA Diff.

gang





2-Kanal Analog Eingang, 4-20 mA, Differenzein-

2

AI 4-20mA Diff.

gang mit Statusinformation im Datenwort

(Siemens)







Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 A 0 0- - - - gü ltig. Diese Seriennummer ist seitlich auf der Busklemme aufgedruckt.

Die Eingangskanäle sind Differenzeingänge und besitzen ein gemeinsames Massepotential.

Die Verarbeitung der Eingangssignale erfolgt ü ber die Anschlü sse +E und -E. Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Busklemmen besitzen keine integrierten Leistungskontakte. Die Zufü hrung der notwendigen Spannungsversorgung erfolgt ü ber die Datenkontakte mittels DC-DC Wandler. Damit ist, unabhängig von der Versorgungsspannung fü r die Feldseite, der Betrieb dieser Busklemmen gewährleistet.

Die Eingangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM (mit Ausnahme der Economy Varianten) betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

166 Busklemmen

Analoge Eingangsklemme 750-452, 454, (-482), (-484)

Technische Daten:

Artikelnr.:

Anzahl der Eingänge

Spannungsversorgung

Stromaufnahme (intern)

Gleichtaktspannung

Signalstrom

Innenwiderstand

Auflö sung

Potentialtrennung

Wandlungszeit

Bitbreite pro Kanal

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-452,



750-454,

750-452/000-200*)



750-454/000-200*)

(frü her 750-482)



(frü her 750-484)



2









ü ber Systemspannung (DC/DC)

70 mA

35V max.

0-20mA

4-20mA





50 typisch

12 Bit

(*) 12 Bit + VZ bei den Varianten 750-452/000-200 und 750-454/000-200)

500V System/Versorgung

2 ms typisch

16Bit: Daten; optional 8Bit: Kontrolle/Status

keine, optional ü ber Software Parameter einstellbar

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Zahlenformat

Der digitalisierte Messwert wird in einem Datenwort (16 Bit) als Eingangsbyte 0 (high) und Eingangsbyte 1 (low) gespeichert. Der Wert mit einer Auflö sung von 12 Bit ist auf Bit B3 ... B14 abgebildet. Die drei niederwertigen Bits (B0 ...

B2) werden nur im Fehlerfall benutzt.

Einige Feldbussysteme verarbeiten Statusinformationen zum Eingangskanal mit Hilfe eines Statusbytes.
