158 • Busklemmen

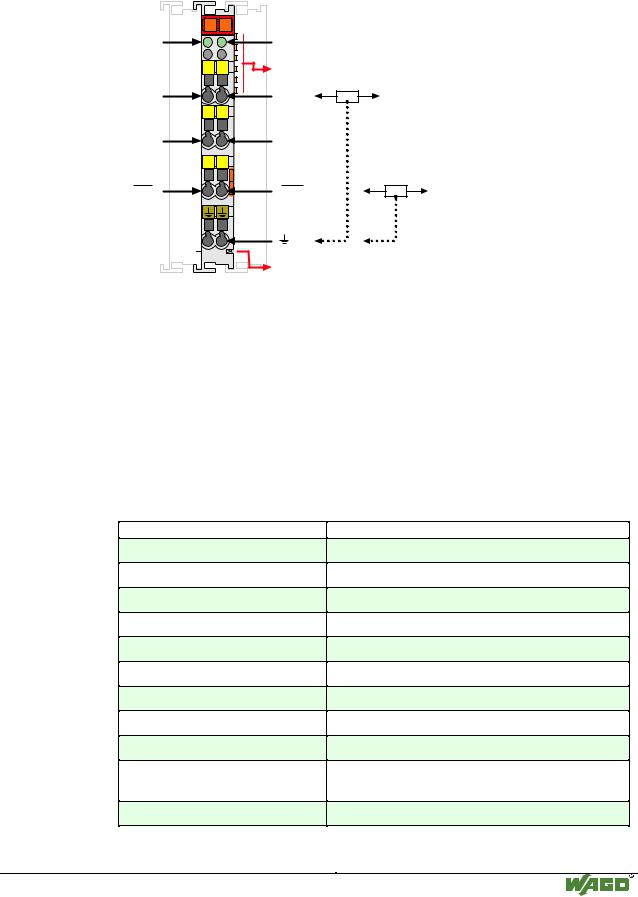

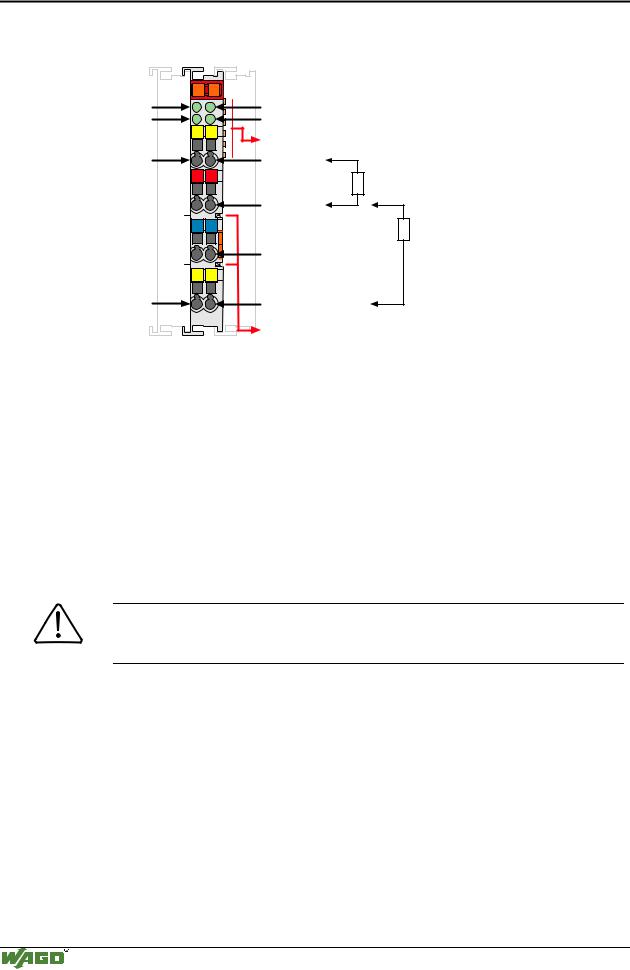

Digitale Ausgangsklemme 750-516
4.3.1.1.104-Kanal Digitale Ausgä nge |
|
(Standard, DC 24 V, 0,5 A) |
750-516 |
Status |
13 |
14 |
Status |
A |
|
DO 1 |
|
DO 2 |
|
C |
DO 3 |
B |
|
DO 4 |
|
D |
|
13 |
14 |
Datenkontakte |
|
|
|
DO 1 |
|
|
DO 2 |
|
+ |
+ |
|
|
|
|
24V |
|
- |
- |
|
|
|
|
0V |
|
15 |
16 |
|
DO 3 |
|
|
DO 4 |
|
750-516 |
|
|
|
|
Leistungskontakte |
Technische Beschreibung:
Die Potentialzufü hrung erfolgt ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.
Standardmäßig ist bei den digitalen Ausgängen (mit und ohne Diagnose) Vier- leiter-Anschlusstechnik (Ub+; Ub-; Signal; PE) integriert. Die 750-516 ist negativ schaltend.
Bei 4-Kanal Digital Ausgängen ist keine Vierleitertechnik mö glich. Als Anschlü sse stehen dort 4 Signalausgänge, 2 x Ub+ und 2 x Ub- zur Verfü gung.
Alle digitalen Ausgänge sind kurzschlussfest ausgefü hrt.
Beachten
Kö nnen Ü berlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine Einspeiseklemme mit Sicherung (750-601) vorzuschalten!
Die angegebenen Ausgangswerte sind fü r 100% Einschaltdauer ermittelt.
Die Positionen der einzelnen Ausgänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig
Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.
