Busklemmen • 147

Digitale Ausgangsklemme 750-511

Technische Daten:

Artikelnr.:

Anzahl der Ausgänge

Stromaufnahme (intern)

Spannung ü ber Leistungskontakte

Lastart

Ausgangsstrom

Taktfrequenz

Tastverhältnis

Auflö sung

Potentialtrennung

Stromaufnahme (Feldseite)

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm) B x H x T

Taktfrequenz (Voreinstellung)

750-511

750-511/000-002

2

70 mA

DC 24 V (- 15 % / + 20 %)

ohmsch, induktiv

0,1 A kurzschlussfest

250 Hz ... 20 kHz 2 Hz ... 250 Hz 0 % ... 100 % (Ton > 750 ns; Toff > 500 ns)

10 Bit

500 V System/Versorgung

15 mA typ.

2 x 16 Bit Daten, 2 x 8 Bit Kontrolle/Status

keine, optional ü ber Software-Parameter einstellbar

0 °C ... + 55 °C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100

(*ab Oberkante Tragschiene)







250 Hz



100 Hz







Zahlenformat

Die Einstellung des Puls-Pausen-Verhältnisses geschieht mit in einer Auflö sung von maximal 10 Bit. Die fü nf niederwertigen Bits des 16 Bit Zahlenwertes (Signed Integer) werden grundsätzlich ignoriert. Das MSB beinhaltet das Vorzeichen und ist in der voreingestellten Betriebsart auf Null zu setzen.

750-511, /000-002



Tastverhältnis



Einheiten



Zahlenwert













%







Binär



Hex.



Dez.





100



1023



0111 1111 1111 1111



7F FF



32767





100



1023



0111 1111 1111 0000



7F E0



32752





50



511



0011 1111 1111 1111



3F FF



16383





25



255



0001 1111 1111 1111



1F FF



8191





12,5



127



0000 0001 0000 0000



01 00



256





0,1955



2



0000 0000 0100 0000



00 40



64





0,0977



1



0000 0000 0010 0000



00 20



32





0



0



0000 0000 0001 1111



00 1F



31





0



0



0000 0000 0000 0000



0



0

























Modulares I/O-System

ETHERNET TCP/IP

148 • Busklemmen

Digitale Ausgangsklemme 750-511

0%

24V

0V

t



24V

50%



0V

t



24V

25%



0V

t



24V

100%



0V

t

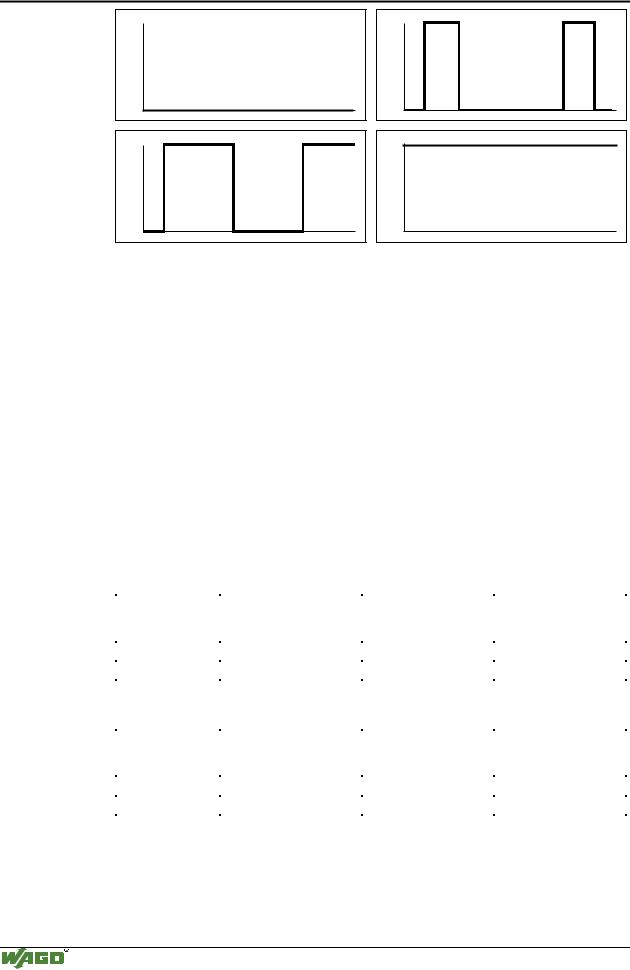

Abb. 4-1: Signaldarstellung fü r verschiedene Puls-Pausen-Verhältnisse

Parametrieren der Periodendauer / Grundfrequenz

Von der Steuerung kann jederzeit ü ber 2 beschreibbare Register entweder die Periodendauer oder die Grundfrequenz vorgegeben werden. Diese Register sind nicht spannungsausfallsicher.

Register 2: Periodendauer (16 Bit)

Register 3: Grundfrequenz (16 Bit)

Aus der Angabe der Grundfrequenz wird automatisch die Periodendauer errechnet und in das Register 2 eingetragen.

Die Ä nderung wirkt sich auf beide Kanäle der Busklemme aus.

Nach Power-On lädt die Pulsweiten-Busklemme die Default-Werte in die Register. Die Steuerung muss diesen Fall berü cksichtigen, wenn die gewü nschten Werte von den Default-Werten abweichen.

Die Zuordnung zwischen dem Zahlenwert im Register und der Periodendauer unterscheidet sich bei den Busklemmen:

Bestell-Nr.

Frequenzbereich

Auflösung der

Auflösung der





Periodendauer

Grundfrequenz





750-511

250 Hz ... 20 kHz

1 µs / Digit

1 Hz / Digit

750-511/000-002

2 Hz ... 250 Hz

8 µs / Digit

1 Hz / Digit

Default-Werte:















Bestell-Nr.

Periodendauer

Wert

Grundfrequenz





Register 2









750-511

4000 µs

4000 [0x0FA0]

250 Hz

750-511/000-002

10000 µs

1250 [0x04E2]

100 Hz

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 149

Digitale Ausgangsklemme 750-511

Parametrieren der Register:

Ü ber das Steuerund Status-Byte und die Ausgangs-Bytes im Prozessabbild kann die Steuerung die Register abfragen und setzen.

Steuer-Byte:

Bit



B7

B6



B5

B4

B3

B2



B1

B0

Bedeutung



REG

W/R



0

0

0

0



A1

A0

Status-Byte:











































Bit



B7

B6



B5

B4

B3

B2



B1

B0

Bedeutung



REG

0



0

0

0

0



A1

A0

REG = 0

Prozessdatenaustausch













REG = 1 Zugriff auf die Register













W/R = 0 Register lesen















W/R = 1 Register schreiben















A1..A0



Registeradresse

Register 2: B1=1, B0=0

















Register 3: B1=1, B0=1





Die Ausgangs-Bytes von Kanal 1 werden fü r die Registerwerte verwendet.

Beispiel fü r die Pulsweiten-Busklemme 750-511

Folgende Beispiele erläutern das Lesen und Schreiben der Register. Die Werte werden binär dargestellt. Zur Vereinfachung werden nur die Prozessdaten fü r Kanal 1 aufgefü hrt.

Register 2 auslesen

Klemme befindet sich im Prozessdatenaustausch:

Steuer-Byte

Ausgangs-Byte 1

Ausgangs-Byte 0







0xxx xxxx

xxxx xxxx

xxxx xxxx







Status-Byte

Eingangs-Byte 1

Eingangs-Byte 0

0xxx xxxx

0000 0000

0000 0000

Lesender Registerzugriff erfolgt durch Setzen von Bit 7 und Eintragung der Registeradresse in das Steuer-Byte.

Steuer-Byte

Ausgangs-Byte 1

Ausgangs-Byte 0

1000 0010

xxxx xxxx

xxxx xxxxx

Modulares I/O-System

ETHERNET TCP/IP

150 • Busklemmen

Digitale Ausgangsklemme 750-511

Status-Byte

Eingangs-Byte 1

Eingangs-Byte 0

Bemerkung

0xxx xxxx

xxxx xxxx

xxxx xxxx

Verarbeitung läuft









1000 0010

0000 1111

1010 0000

Wert aus Register 2







hier 4000 µs (250 Hz)







(0x0FA0)









Der Prozessdatenaustausch wird durch Lö schen von Bit 7 wieder aktiviert.

Steuer-Byte

Ausgangs-Byte 1

Ausgangs-Byte 0











0xxx xxxx

xxxx xxxx

xxxx xxxxx



















Status-Byte

Eingangs-Byte 1

Eingangs-Byte 0

Bemerkung

1000 0010

0000 1111

1010 0000

Quittierung









0xxx xxxx

0000 0000

0000 0000

Prozessdatenaustausch









Register 2 beschreiben

Klemme befindet sich im Prozessdatenaustausch:

Steuer-Byte



Ausgangs-Byte 1

Ausgangs-Byte 0

0xxx xxxx



xxxx xxxx

xxxx xxxx

















Status-Byte



Eingangs-Byte 1

Eingangs-Byte 0







0xxx xxxx



0000 0000

0000 0000









Schreibender Registerzugriff erfolgt durch Setzen von Bit 7 und Bit 6 und Eintragung der Registeradresse in das Steuer-Byte.

Steuer-Byte

Ausgangs-Byte 1

Ausgangs-Byte 0

Bemerkung

1100 0010

0000 0100

0001 1101

Wert in Register 2







hier 1053 µs (950 Hz)







(0x041D)









Status-Byte



Eingangs-Byte 1

Eingangs-Byte 0

Bemerkung

0xxx xxxx



xxxx xxxx

xxxx xxxx

Verarbeitung läuft











1000 0010

0000 0000

0000 0000

Quittierung











Der Prozessdatenaustausch wird durch Lö schen von Bit 7 wieder aktiviert.

Steuer-Byte

Ausgangs-Byte 1

Ausgangs-Byte 0

0xxx xxxx

xxxx xxxx

xxxx xxxxx







Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 151

Digitale Ausgangsklemme 750-511

Status-Byte

Eingangs-Byte 1

Eingangs-Byte 0

Bemerkung

1000 0010

0000 0000

0000 0000

Wert aus Register 2









0xxx xxxx

0000 0000

0000 0000

Prozessdatenaustausch









Aufbau der Einund Ausgangsdaten:

Beachten

Den Aufbau der Prozessdaten dieser Busklemmen entnehmen Sie bitte

dem Kapitel "Aufbau der Prozessdaten fü r MODBUS/TCP" in der Beschreibung zum Prozessabbild des entsprechenden Kopplers/Controllers.

Modulares I/O-System

ETHERNET TCP/IP
