Busklemmen • 137



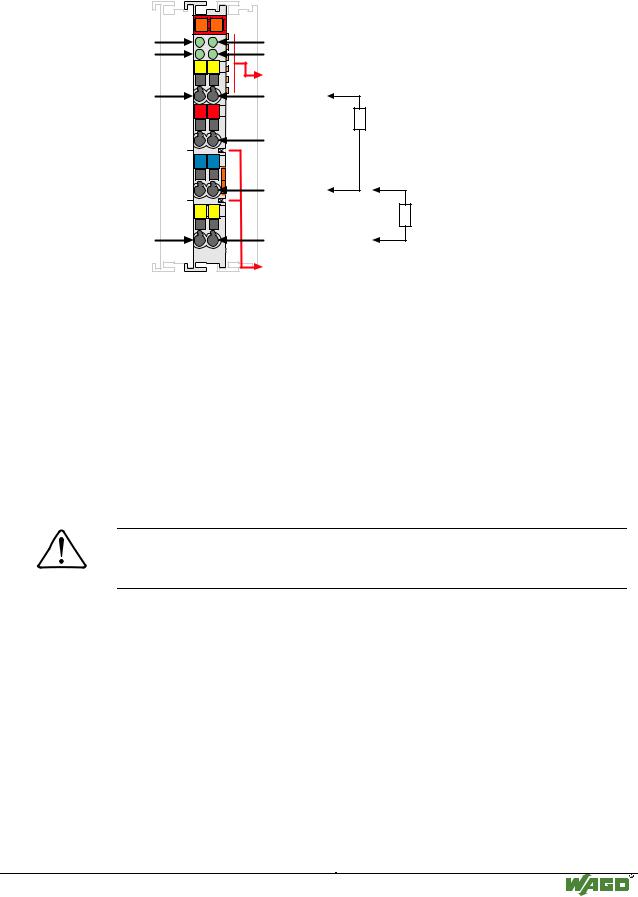

Digitale Ausgangsklemme 750-504





4.3.1.1.2 4-Kanal Digitale Ausgä nge



(Standard, DC 24 V, 0,5 A)

750-504

Status

13

14

Status

A



DO 1



DO 2



C

DO 3

B



DO 4



D



13

14

Datenkontakte







DO 1





DO 2



+

+









24V



-

-









0V



15

16



DO 3





DO 4



750-504









Leistungskontakte

Technische Beschreibung:

Die Potentialzufü hrung erfolgt ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.

Standardmäßig ist bei den digitalen Ausgängen (mit und ohne Diagnose) Vier- leiter-Anschlusstechnik (Ub+; Ub-; Signal; PE) integriert.

Bei 4-Kanal Digital Ausgängen ist keine Vierleitertechnik mö glich. Als Anschlü sse stehen dort 4 Signalausgänge, 2 x Ub+ und 2 x Ub- zur Verfü gung.

Alle digitalen Ausgänge sind kurzschlussfest ausgefü hrt.

Beachten

Kö nnen Ü berlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine Einspeiseklemme mit Sicherung (750-601) vorzuschalten!

Die angegebenen Ausgangswerte sind fü r 100% Einschaltdauer ermittelt.

Die Positionen der einzelnen Ausgänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig.

Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

138 • Busklemmen

Digitale Ausgangsklemme 750-504

Technische Daten:

Artikelnr.:

Anzahl der Ausgänge

Lastart

Spannung ü ber Leistungskontakte

Ausgangsstrom (DC)

Stromaufnahme (intern)

Stromaufnahme (Feld)

Potentialtrennung

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-504

4

ohmsch, induktiv, Lampenlast

DC 24 V (-15% / +20%)

0,5 A kurzschlussfest

15 mA

30 mA typ. + Last

500 V System / Versorgung

4

keine Adressoder Konfigurationseinstellung

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Modulares I/O-System

ETHERNET TCP/IP



Busklemmen • 139



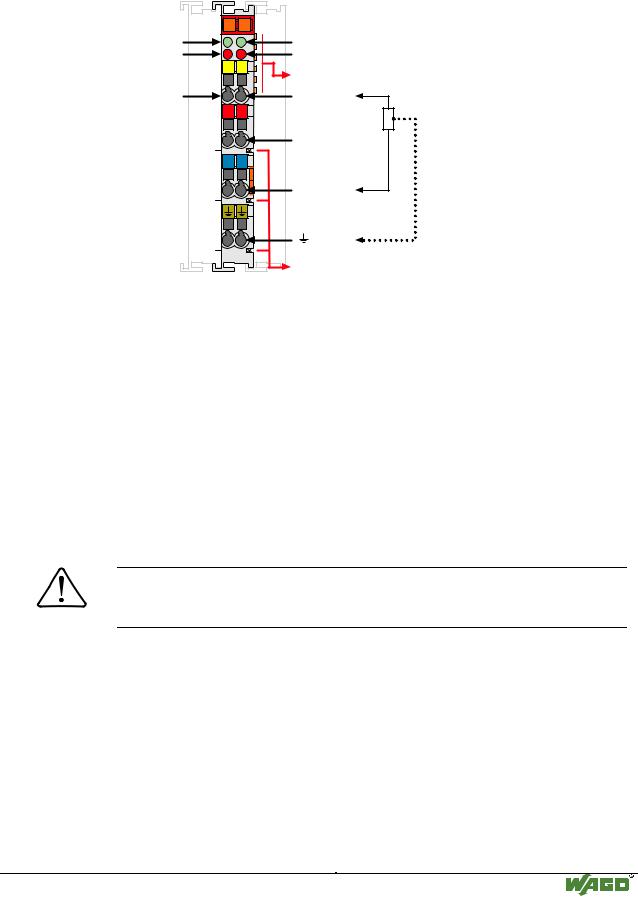

Digitale Ausgangsklemme 750-506





4.3.1.1.3 2-Kanal Digitale Ausgä nge



(Standard mit Diagnose, DC 24 V, 0,5 A)

750-506

Status DO 1

Fehler DO 1

DO 1

13

14

A





C

B





D

13

14

+

+

-

-

750-506

Status DO 2

Fehler DO 2

Datenkontakte

DO 2

24V

0V

Leistungskontakte

Technische Beschreibung:

Die Potentialzufü hrung erfolgt ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.

Durch einen digitalen Ausgang mit Diagnose (750-506) kö nnen Fehlfunktionen, wie Kurzschluß am Ausgang oder Leiterbruch, ü ber den angeschlossenen Bus abgefragt und diagnostiziert werden. Die Busklemme stellt in der Konfiguration 4 digitale Ausgänge und 4 separate digitale Eingänge dar.

Standardmäßig ist bei den digitalen Ausgängen Vierleiter-Anschlusstechnik (Ub+; Ub-; Signal; PE) integriert.

Alle digitalen Ausgänge sind kurzschlussfest ausgefü hrt.

Beachten

Kö nnen Ü berlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine Einspeiseklemme mit Sicherung (750-601) vorzuschalten!

Bei Verwendung der Busklemmen mit Diagnose sind die dort vorhandenen 4 Eingänge in der notwendigen Konfiguration dementsprechend zu berü cksichtigen.

Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

140 • Busklemmen

Digitale Ausgangsklemme 750-506

Technische Daten:

Artikelnr.:

Anzahl der Ausgänge

Stromaufnahme (intern)

Spannung ü ber Leistungskontakte

Lastart

Ausgangsstrom

Diagnose

Potentialtrennung

Stromaufnahme (Feldseite)

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm) B x H x T

750-506

2

15 mA

DC 24 V (- 15 % / + 20 %)

ohmsch, induktiv, Lampenlast

0,5 A kurzschlussfest

auf Drahtbruch und Ü berlast

500 V System/Versorgung

15 mA typ. + Last

4 in; 4 out

keine

0 °C ... + 55 °C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Die Ausgangsbits steuern den Zustand der Ausgänge

Bit:

Bit 3

Bit 2

Bit 1

Bit 0

Funktion:

Keine

Keine

steuert A2

steuert A1



Funktion

Funktion





Die Eingangsbits zeigen die Zustände der Ausgänge an.

Bit:



Bit 3



Bit 2



Bit 1



Bit 0

Funktion:



Diagnose A2



Diagnose A2



Diagnose A1



Diagnose A1



















Ausgang folgt dem Ausgangsbit:

0

0

0

0

es wird keine Last betrieben:

0

1

0

1

Schluss gegen 0V:

1

0

1

0

Feldspannung zu gering:

1

1

1

1

Modulares I/O-System

ETHERNET TCP/IP



Busklemmen • 141



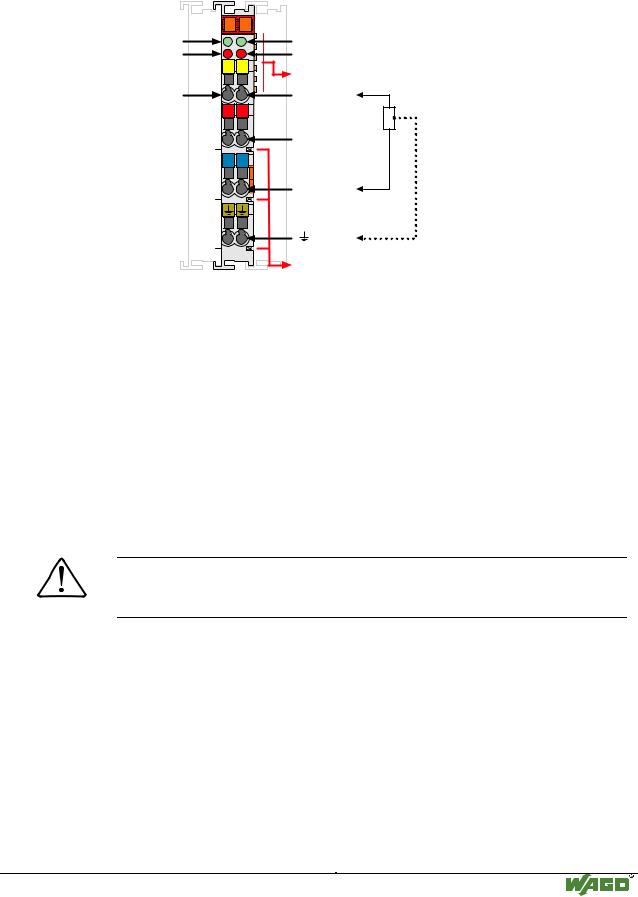

Digitale Ausgangsklemme 750-507





4.3.1.1.4 2-Kanal Digitale Ausgä nge



(Standard mit Diagnose, DC 24 V, 2,0 A)

750-507

Status DO 1

Fehler DO 1

DO 1

13

14

A





C

B





D

13

14

+

+

-

-

750-506

Status DO 2

Fehler DO 2

Datenkontakte

DO 2

24V

0V

Leistungskontakte

Technische Beschreibung:

Die Potentialzufü hrung erfolgt ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.

Durch einen digitalen Ausgang mit Diagnose (750-507) kö nnen Fehlfunktionen, wie Kurzschluß am Ausgang oder Leiterbruch, ü ber den angeschlossenen Bus abgefragt und diagnostiziert werden. Die Busklemme stellt in der Konfiguration 2 digitale Ausgänge und 2 separate digitale Eingänge dar.

Standardmäßig ist bei den digitalen Ausgängen Vierleiter-Anschlusstechnik (Ub+; Ub-; Signal; PE) integriert.

Alle digitalen Ausgänge sind kurzschlussfest ausgefü hrt.

Beachten

Kö nnen Ü berlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine Einspeiseklemme mit Sicherung (750-601) vorzuschalten!

Bei Verwendung der Busklemmen mit Diagnose sind die dort vorhandenen 4 Eingänge in der notwendigen Konfiguration dementsprechend zu berü cksichtigen.

Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP
