132 Busklemmen

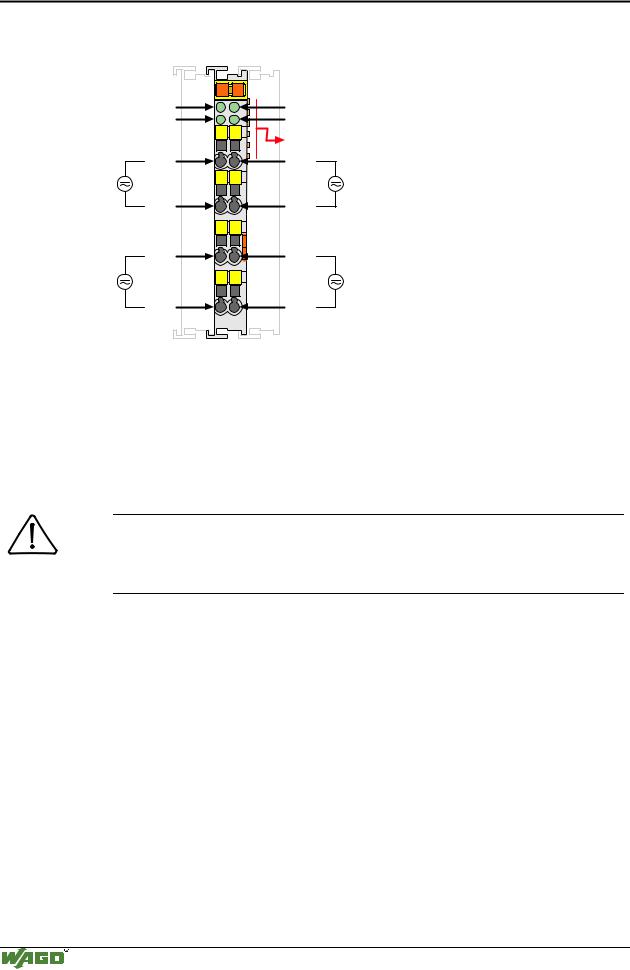

Digitale Eingangsklemme 750-415

4.2.1.1.154-Kanal Digitale Eingä nge



(AC/DC 24V, 20 ms)

750-415

Status

13

14

A



DI 1



B

C

DI 3





D



E1

E2

DI 1







E1

E2

DI 1







E3

E4

DI 3







E3

E4

DI 3







750-415

Status

DI 2

DI 4

Datenkontakte

DI 2

DI 2

DI 4

DI 4

Technische Beschreibung:

Die digitale Eingangsklemme erfasst mittels Differenzeingängen Spannungen der Größ en AC/DC 24 V aus dem Feldbereich und ü berträgt dementsprechend binäre Steuersignale ü ber den Feldbuskoppler an die ü bergeordnete Steuerung.

Die 4-Kanal Digital Eingangsklemme ist fü r 2-Leiter-Anschlusstechnik ausgefü hrt. Die Verarbeitung der Eingangssignale erfolgt ü ber die Anschlü sse Signaleingang E1 und E1 bzw. E2 und E2, E3 und E3 oder E4 und E4.

Achtung

Die Klemme besitzt keine Leistungskontakte. Fü r die Feldversorgung bei nachfolgenden Busklemmen muss eine Potentialeinspeiseklemme eingesetzt werden.

Zur Eingangsstö runterdrü ckung sind als Eingangsfilter RC-Filter vorgeschaltet. Zeitkonstanten von 20 ms stehen zur Verfü gung.

Die Positionen der einzelnen Eingänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig.

Die Eingangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 133

Digitale Eingangsklemme 750-415

Technische Daten:

Artikelnr.:

Anzahl der Eingänge

Eingangsfilter/Wandlungszeit

Signalspannung (0)

Signalspannung (1)

Eingangsstrom (intern)

Eingangsstrom (Feldseite)

Potentialtrennung

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-415

4

20 ms

DC -3 V...+5 V

AC 0 V ... +5 V

DC 11 V ... 30 V

AC 10 V...27 V

10 mA

DC 7,5 mA

AC 9,5 mA

500 V System/Versorgung

50 V Kanal / Kanal

4

keine Adressoder Konfigurationseinstellung

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Modulares I/O-System

ETHERNET TCP/IP

134 Busklemmen

Digitale Ausgangsklemmen - Ü bersicht

4.3

Digitale Ausgangsklemmen























750-501 (2-Kanal Digital Ausgang, DC 24

V, 0,5A)





750-502 (2-Kanal Digital Ausgang, DC 24

V, 2,0 A) Seite 135

















750-504 (4-Kanal Digital Ausgang, DC 24 V, 0,5A)

Seite 137

750-506 (2-Kanal Digital Ausgang, DC 24 V, 0,5 A) Diagn.

Seite 139

750-507 (2-Kanal Digital Ausgang, DC 24 V, 2,0 A) Diagn.

Seite 141

750-509 (2-Kanal Solid State Lastrelais, 2 Ausgänge, AC 230 V, 0,3 A) Seite 144

750-511 (2-Kanal Digital Ausgang, DC 24 V, 0,1 A) Pulsweite Seite 146

750-512 (Relaisausgang, 2 Schließer potentialgebunden, AC 250 V) Seite 152

750-513 (Relaisausgang, 2 Schließer potentialfrei, AC 250 V, 2,0 A) Seite 155

750-514 (Relaisausgang, 2 Wechsler potentialfrei, AC 125 V, 0,5 A) Seite 157

750-516 (4-Kanal Digital Ausgang, DC 24 V, 0,5A)

Seite 158

750-517 (Relaisausgang, 2 Wechsler potentialfrei, AC 230 V, 1,0 A) Seite 160

750-519 (4-Kanal Digital Ausgang, DC 5 V, 20 mA)

Seite 162

Modulares I/O-System

ETHERNET TCP/IP



Busklemmen • 135



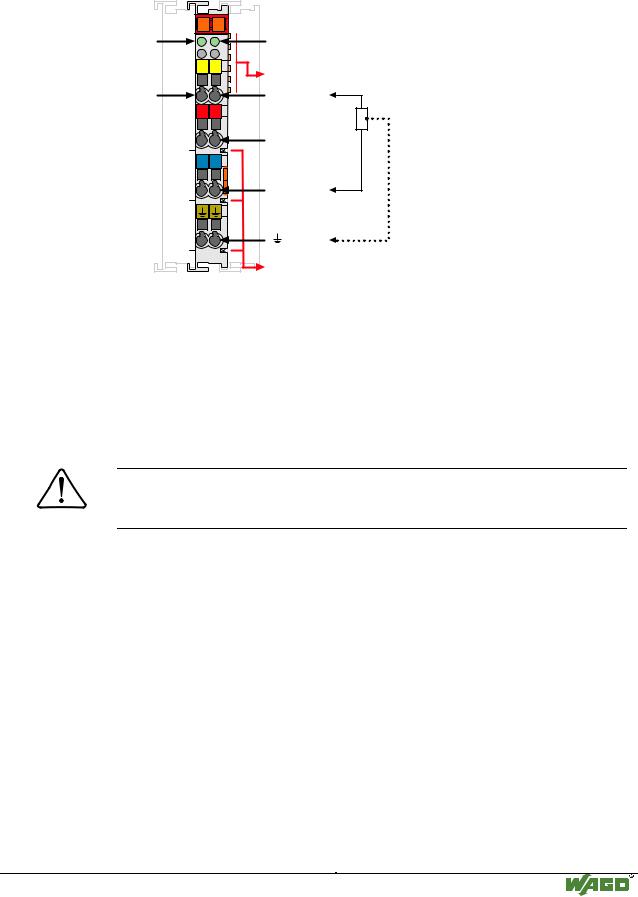

Digitale Ausgangsklemme 750-501, -502





4.3.1.1.1 2-Kanal Digitale Ausgä nge



(Standard, DC 24 V, 0,5 A / 2 A)

750-501, -502

13

14



Status



Status

A





DO 1

C

DO 2

B







D



13

14

Datenkontakte





DO 1



DO 2

+

+







24V

-

-







0V

750-501







Leistungskontakte

Technische Beschreibung:

Die Potentialzufü hrung erfolgt ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.

Standardmäßig ist bei den digitalen Ausgängen (mit und ohne Diagnose) Vier- leiter-Anschlusstechnik (Ub+; Ub-; Signal; PE) integriert.

Alle digitalen Ausgänge sind kurzschlussfest ausgefü hrt.

Beachten

Kö nnen Ü berlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine Einspeiseklemme mit Sicherung (750-601) vorzuschalten!

Die angegebenen Ausgangswerte sind fü r 100% Einschaltdauer ermittelt. Bei den Busklemmen 750-502 mit 2A besteht aber die Mö glichkeit, unter Beachtung des maximalen Summenstroms von 4A pro Busklemme, einzelne Kanäle stärker zu belasten.

Beispiel: 2 x 2A (Standard); 1 x 3,5A; 1 x 0,5A (Summenstrom: 4A)

Die Positionen der einzelnen Ausgänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig

Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

136 Busklemmen

Digitale Ausgangsklemme 750-501, -502

Technische Daten:

Artikelnr.:

Anzahl der Ausgänge

Lastart

Spannung ü ber Leistungskontakte

Ausgangsstrom (DC)

Stromaufnahme (intern)

Stromaufnahme (Feld)

Potentialtrennung

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-501

750-502

2

ohmsch, induktiv, Lampenlast

DC 24V (-15% / +20%)











0,5 A

2 A











7 mA

15 mA typ. + Last

500 V System / Versorgung

2

keine Adressoder Konfigurationseinstellung

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)
