122 • Busklemmen
Digitale Eingangsklemme 750-406

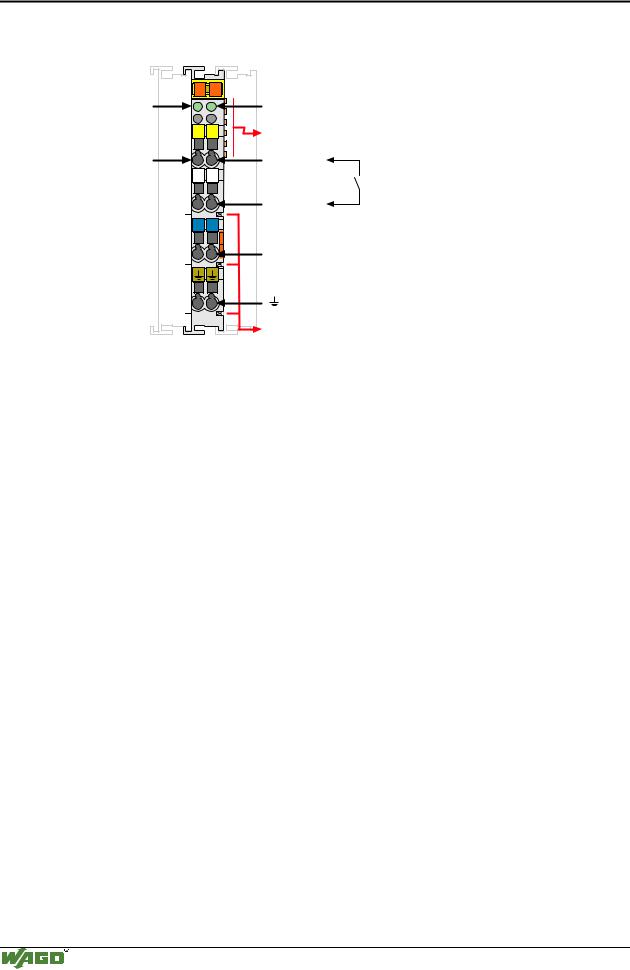

4.2.1.1.102-Kanal Digitale Eingä nge |
|
(AC 120V) |
750-406 |
Status |
13 |
14 |
Status |
A |
|
||
|
|
|
|
DI 1 |
B |
C |
DI 2 |
|
|
|
|
|
|
D |
|
|
13 |
14 |
Datenkontakte |
DI 1 |
|
|
DI 2 |
|
L |
L |
|
|
|
|
120V |
|
N |
N |
|
|
|
|
N |
|
750-406 |
|
|
|
|
|
Leistungskontakte |
Technische Beschreibung:
Die Spannungsversorgung wird ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung vorgenommen. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Eingangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.
Alle 2-Kanal Digital Eingänge sind fü r Vierleiter-Anschlusstechnik ausgefü hrt. Das ermö glicht den direkten Anschluss von 4-Leiter Initiatoren mit den Anschlü ssen Ub, 0 V, PE und Signal.
Die Positionen der einzelnen Eingänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig.
Die Eingangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.
Modulares I/O-System
ETHERNET TCP/IP
Busklemmen • 123
Digitale Eingangsklemme 750-406
Technische Daten:
Artikelnr.:
Anzahl der Eingänge
Schaltzeit
Spannung ü ber Leistungskontakte
Signalspannung (0)
Signalspannung (1)
Eingangsstrom (intern)
Eingangsstrom (Feldseite)
Potentialtrennung
Bitbreite intern
Konfiguration
Betriebstemperatur
Anschlusstechnik
Abmessungen (mm)BxHxT
750-406
2
10 ms
AC 120 V (-15%/+10%)
AC 0 V..20 V
AC 79 V...1,1 UN
2 mA
4,5 mA typ.
4 kV System/Versorgung
2
keine Adressoder Konfigurationseinstellung
0°C....+55°C
CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge
12 x 64* x 100 (*ab Oberkante Tragschiene)
Modulares I/O-System
ETHERNET TCP/IP
124 • Busklemmen
Digitale Eingangsklemme 750-408, -409

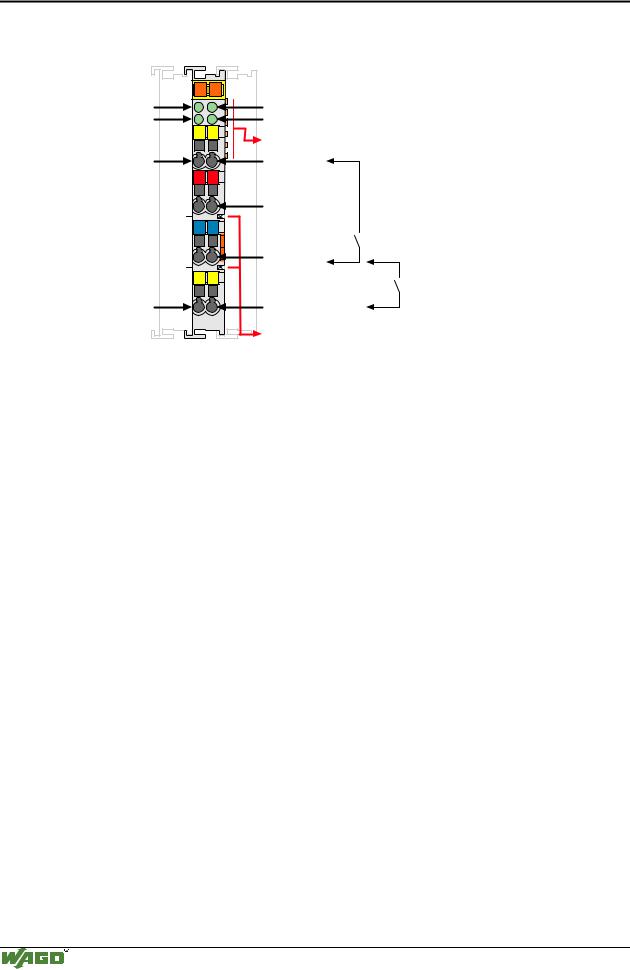

4.2.1.1.114-Kanal Digitale Eingä nge |
|
(DC 24V, 3,0 ms / 0,2 ms) |
750-408, -409 |
Status |
13 |
14 |
Status |
|
|
||
DI 1 |
A |
|
DI 2 |
|
C |
||
DI 3 |
B |
|
DI 4 |
|
D |
||
|
13 |
14 |
Datenkontakte |
|
|
|
|
DI 1 |
|
|
DI 2 |
|
+ |
+ |
|
|
|
|
24V |
|
- |
- |
|
|
|
|
0V |
|
15 |
16 |
|
DI 3 |
|
|
DI 4 |
|
750-408 |
|
|
|
|
|
Leistungskontakte |
Technische Beschreibung:
Die Spannungsversorgung wird ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung vorgenommen. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Eingangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.
Bei den 4-Kanal Digital Eingängen kö nnen zwei Sensoren in 3-Leiter- Anschlusstechnik (Ub, 0 V, Signal) direkt angeschlossen werden. Fü r den Anschluss weiterer Sensoren an Ub und 0 V steht die Potentialvervielfachungsklemme 750-614 zur Verfü gung.
Die Busklemmen 750-408 und 750-409 sind negativ schaltend.
Zur Eingangsstö runterdrü ckung sind als Eingangsfilter RC-Filter vorgeschaltet. Zeitkonstanten von 3 ms und 0,2 ms stehen zur Verfü gung.
Die Positionen der einzelnen Eingänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig.
Die Eingangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.
Modulares I/O-System
ETHERNET TCP/IP
Busklemmen • 125
Digitale Eingangsklemme 750-408, -409
Technische Daten:
Artikelnr.:
Anzahl der Eingänge
Eingangsfilter
Spannung ü ber Leistungskontakte
Signalspannung (0)
Signalspannung (1)
Eingangsstrom (intern)
Eingangsstrom (Feldseite)
Potentialtrennung
Bitbreite intern
Konfiguration
Betriebstemperatur
Anschlusstechnik
Abmessungen (mm)BxHxT
750-408 |
|
750-409 |
|
4 |
|
3 ms |
|
0,2 ms |
DC 24 V (-15% / +20%)
DC 15 V...30 V
DC -3 V...+5 V
10 mA
5 mA typ.
500 V System/Versorgung
4
keine Adressoder Konfigurationseinstellung
0°C....+55°C
CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge
12 x 64* x 100 (*ab Oberkante Tragschiene)
Modulares I/O-System
ETHERNET TCP/IP
126 • Busklemmen
Digitale Eingangsklemme 750-410, -411

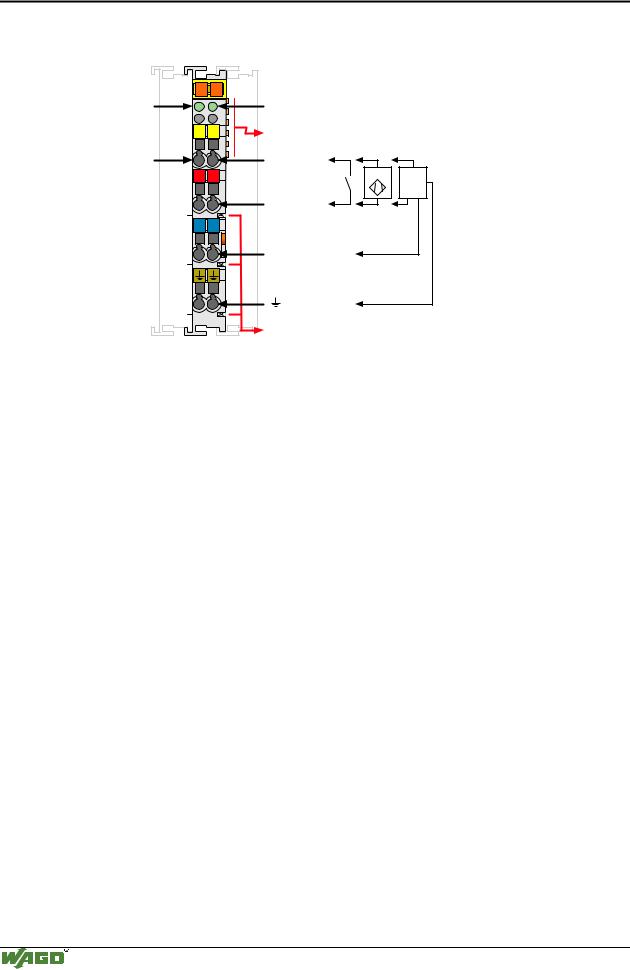

4.2.1.1.122-Kanal Digitale Eingä nge |
|
(DC 24V, 3,0 ms / 0,2 ms) |
750-410, -411 |
Status |
13 |
14 |
Status |
|
|
|
|
||
DI 1 |
A |
|
DI 2 |
|
|
C |
|
||
|
B |
|
|
|
|
|
D |
|
|
|
13 |
14 |
Datenkontakte |
|
DI 1 |
|
|
DI 2 |
|
|
+ |
+ |
|
|
|
|
|
+ |
- |
|
|
|
24V |
|
|
- |
- |
|
|
|
|
|
0V |
|
|
750-410 |
|
|
|
|
|
|
Leistungskontakte |
|
Technische Beschreibung:
Die Spannungsversorgung wird ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung vorgenommen. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Eingangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.
Alle 2-Kanal Digital Eingänge sind fü r Vierleiter-Anschlusstechnik ausgefü hrt. Das ermö glicht den direkten Anschluss von 4-Leiter Initiatoren mit den Anschlü ssen Ub, 0 V, PE und Signal.
Bei den Busklemmen 750-410 und 750-411 kann ein 2-Draht-
Näherungsschalter angeschlossen werden.
Zur Eingangsstö runterdrü ckung sind als Eingangsfilter RC-Filter vorgeschaltet. Zeitkonstanten von 3 ms und 0,2 ms stehen zur Verfü gung.
Die Positionen der einzelnen Eingänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig.
Die Eingangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.
Modulares I/O-System
ETHERNET TCP/IP
