Zä hlerklemme 750-404/000-004
Mit dem Steuerund Statusbyte kö nnen folgende Aufgaben erledigt werden:
Zähler setzen:
Wird Bit 5 im Steuerbyte gesetzt, wird der Zähler mit dem 32 Bit Wert der Ausgangsbytes 0 bis 3 geladen. Solange das Bit gesetzt ist, wird der Zähler angehalten und der Ladewert bleibt erhalten. Das erfolgreiche Laden des Zählers wird mit Bit 5 im Statusbyte gemeldet.
Zähler sperren:
Wird Bit 4 im Steuerbyte gesetzt, dann werden Zählvorgänge unterdrü ckt. Bit 4 im Statusbyte meldet das Sperren des Zählers.
Ausgänge setzen:
Die Bits 2 und 3 setzen die zusätzlichen zwei binären Ausgänge der Zählerklemme.
Ausgänge zählerabhängig schalten:
Die Bits 0 und 1 aktivieren die Funktion zum zählerabhängigen Setzen der binären Ausgänge. Wird der Zählerstand 0x80000000 ü berschritten, so schaltet der Ausgang A1 ein. Fü r den Ausgang A2 werden nur die unteren 16 Bit des Zählerstandes berü cksichtigt, so dass schon bei Ü berschreiten des Zählerstandes 0x8000 der Ausgang A2 eingeschaltet wird. Die Ausgänge werden bei Erreichen von 0 wieder zurü ckgesetzt. Wenn die Bits 2 oder 3 auch gesetzt sind, so dominiert deren Einfluss, so dass der entsprechende Ausgang unabhängig vom Zählerstand gesetzt ist.
Der Zähler liefert sein Ergebnis im binären Format.
Ein Beispiel zum Schalten der digitalen Ausgänge:
Der digitale Ausgang soll gesetzt werden, nachdem 4000 Impulse gezählt worden sind. Hier existieren mehrere Mö glichkeiten, einen Ausgang zu setzen.
Wird A1 als automatischer Schaltausgang genutzt und soll der Zähler vorwärts zählen, wird der Zähler auf 0x80000000 - 4000 = 0x7FFFF060 gesetzt und der V/R-Eingang auf +24V gelegt. Außerdem muß im Steuerbyte das Bit 0 gesetzt sein. Nach 4000 Impulsen ist der Zählerstand 0x80000000 erreicht und der Ausgang A1 schaltet ein.
Soll der Zähler rü ckwärts zählen, so wird er mit 0x80000000 + 4000 = 0x80000FA0 vorbesetzt und V/R auf 0V gelegt. Nach 4000 Impulsen ist der Zählerstand 0x80000000 erreicht und der Ausgang A1 wird zurü ckgenommen.
Wenn A2 als Schaltausgang genutzt werden soll, muß der Zähler mit 0x8000 - 4000 = 0x7060 beziehungsweise 0x8000 + 4000 = 0x8FA0 geladen werden, da fü r den Schaltausgang A2 nur die unteren 16 Bit des Zählers verwendet werden. Statt Bit 0 muß nun Bit 1 im Steuerbyte gesetzt werden.
Der jeweils ungenutzte binäre Ausgang kann ü ber Bit 2 und 3 von der Steuerung direkt angesprochen werden.
Modulares I/O-System
ETHERNET TCP/IP
118 • Busklemmen
Zä hlerklemme 750-404/000-005
4.2.1.1.8 Variante |
|
2 Vorwä rts-Zä hler 16 Bit |
750-404/000-005 |
Technische Beschreibung:
Die hier beschriebene Betriebsart ist 2 Vorwärtszähler 16 Bit.
Der V/R-Eingang der Klemme 750-404 wird in dieser Betriebsart fü r den Clock-Eingang des zweiten Zählers genutzt.
Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rü ckfrage von der Firma WAGO einstellbar sind.
Die Zählerklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM (mit Ausnahme der Economy Varianten) betrieben werden.
Technische Daten:
Artikelnr.:
Anzahl der Ausgänge
Ausgangsstrom
Anzahl der Zähler
Stromaufnahme (intern)
Spannung ü ber Leistungskontakte
Signalspannung (0)
Signalspannung (1)
Schaltfrequenz
Eingangsstrom
Zählertiefe
Potentialtrennung
Bitbreite intern
Konfiguration
Betriebstemperatur
Anschlusstechnik
Abmessungen (mm) B x H x T
750-404/000-005
2
0,5 A
2
70 mA
DC 24 V (-15 % / + 20 %)
DC -3 V ... +5 V
DC + 15 V ... 30 V
5 kHz max.
(*bei dynamisch geschaltetem V/R-Eingang, beträgt die Zählfrequenz 2 kHz)
5 mA typ.
2x16 Bit Daten
500V System/Versorgung
2x16 Bit Daten;
8 Bit Kontrolle/Status
keine,
optional ü ber Software-Parameter einstellbar
0 °C ... + 55 °C
CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge
12 x 64* x 100, (*ab Oberkante Tragschiene)
Modulares I/O-System
ETHERNET TCP/IP
Busklemmen • 119
Zä hlerklemme 750-404/000-005
Aufbau der Einund Ausgangsdaten:
Beachten
Den Aufbau der Prozessdaten dieser Busklemmen entnehmen Sie bitte
dem Kapitel "Aufbau der Prozessdaten fü r MODBUS/TCP" in der Beschreibung zum Prozessabbild des entsprechenden Kopplers/Controllers.
Der Zähler verarbeitet die Zählimpulse am Eingang Clock1 und Clock2. Die Wechsel von 0 V auf 24 V werden gezählt.
Der Zählvorgang erfolgt vorwärts (aufsteigend).
Die unteren beiden Kontakte sind mit je einem zusätzlichen Ausgang beschaltet.
Die Ausgänge werden durch Bits im Steuerbyte gesetzt.
Durch eine LED wird angezeigt, ob die Einund Ausgänge gesetzt sind.
Das Steuerbyte enthält folgende Bits:
Bit |
7 |
Bit |
6 |
Bit 5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit |
1 |
Bit |
0 |
0 |
|
x |
|
Zähler 1 |
Zähler 2 |
Ausgang |
Ausgang |
x |
|
x |
|
|
|
|
|
setzen |
setzen |
A2 setzen |
A1 setzen |
|
|
|
|
Das Statusbyte enthält folgende Bits:
Bit |
7 |
Bit |
6 |
Bit 5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit 1 |
Bit 0 |
x |
|
x |
|
Rü ck- |
Rü ck- |
aktueller |
aktueller |
aktueller |
aktueller |
|
|
|
|
meldung |
meldung |
Pegel am |
Pegel am |
Pegel am |
Pegel am |
|
|
|
|
Zähler 1 |
Zähler 2 |
Ausgang A2 |
Ausgang A1 |
Eingang |
Eingang |
|
|
|
|
gesetzt |
gesetzt |
|
|
Clock 2 |
Clock 1 |
Mit dem Steuerund Statusbyte kö nnen folgende Aufgaben erledigt werden:
Zähler setzen:
Wird Bit 5/4 im Steuerbyte gesetzt, wird der Zähler1/2 mit dem 16 Bit Wert der Ausgangsbytes 0/1 bzw. 2/3 geladen. Solange das Bit gesetzt ist, wird der Zähler angehalten und der Ladewert bleibt erhalten. Das erfolgreiche Laden des Zählers wird mit Bit 5/4 im Statusbyte gemeldet.
Ausgänge setzen:
Die Bits 2 und 3 setzen die zusätzlichen zwei binären Ausgänge der Zählerklemme.
Die Zähler liefern ihr Ergebnis im binären Format.
Modulares I/O-System
ETHERNET TCP/IP
120 • Busklemmen

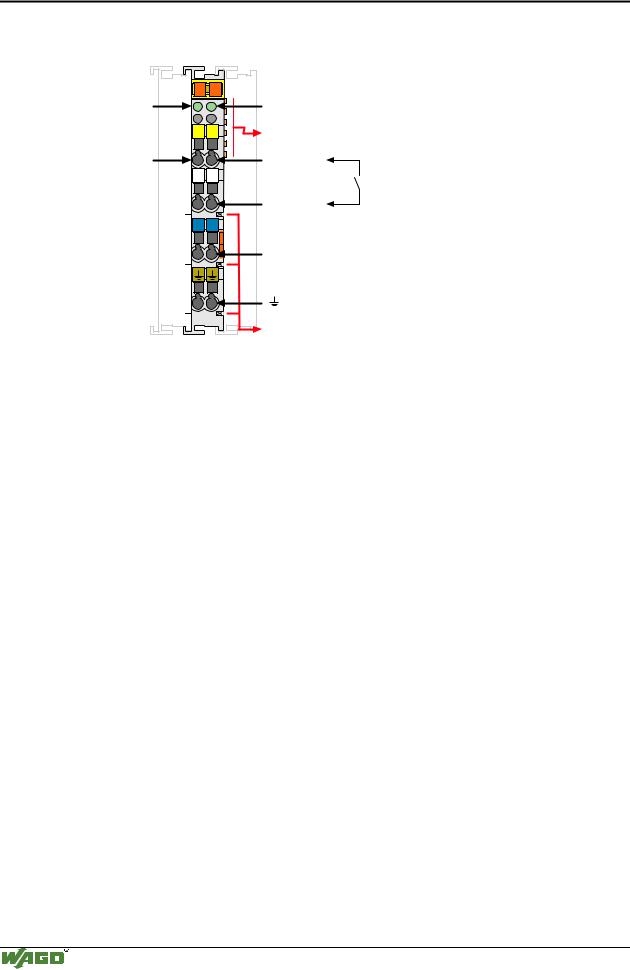

Digitale Eingangsklemme 750-405
4.2.1.1.9 2-Kanal Digitale Eingä nge |
|
(AC 230V) |
750-405 |
Status |
13 |
14 |
Status |
|
|
||
DI 1 |
A |
|
DI 2 |
|
C |
||
|
B |
|
|
|
|
D |
|
|
13 |
14 |
Datenkontakte |
DI 1 |
|
|
DI 2 |
|
L |
L |
|
|
|
|
230V |
|
N |
N |
|
|
|
|
N |
|
750-405 |
|
|
|
|
|
Leistungskontakte |
Technische Beschreibung:
Die Spannungsversorgung wird ü ber eine vorgeschaltete Einspeiseklemme fü r die jeweilige Betriebsspannung vorgenommen. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Eingangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.
Alle 2-Kanal Digital Eingänge sind fü r Vierleiter-Anschlusstechnik ausgefü hrt. Das ermö glicht den direkten Anschluss von 4-Leiter Initiatoren mit den Anschlü ssen Ub, 0 V, PE und Signal.
Die Positionen der einzelnen Eingänge in der konfigurierten Station sind wahlfrei. Es ist kein blockweiser Aufbau notwendig.
Die Eingangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.
Modulares I/O-System
ETHERNET TCP/IP
Busklemmen • 121
Digitale Eingangsklemme 750-405
Technische Daten:
Artikelnr.:
Anzahl der Eingänge
Schaltzeit
Spannung ü ber Leistungskontakte
Signalspannung (0)
Signalspannung (1)
Eingangsstrom (intern)
Eingangsstrom (Feldseite)
Potentialtrennung
Bitbreite intern
Konfiguration
Betriebstemperatur
Anschlusstechnik
Abmessungen (mm)BxHxT
750-405
2
10 ms
AC 230 V (-15%/+10%)
AC 0 V..40 V
AC 79 V... 1,1 UN
2 mA
6,5 mA typ.
4 kV System/Versorgung
2
keine Adressoder Konfigurationseinstellung
0°C....+55°C
CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge
12 x 64* x 100 (*ab Oberkante Tragschiene)
