112 • Busklemmen
Zä hlerklemme 750-404/000-003
Technische Daten:
Artikelnr.:
Anzahl der Ausgänge
Anzahl der Zähler
Ausgangsstrom
Stromaufnahme (intern)
Spannung ü ber Leistungskontakte
Signalspannung (0)
Signalspannung (1)
Minimale Pulsweite
Eingangsstrom
Spannungsabfall
Interne Bitbreite
Betriebstemperatur
Anschlusstechnik
Abmessungen (mm) BxHxT
Frequenzbereich
Integrationszeit = 1 Periode
Integrationszeit = 4 Perioden
Integrationszeit = 16 Perioden
Messfehler
Bereich 0.1 - 100 Hz
Bereich 1 - 1000Hz
Bereich 10 - 10000Hz
Frequenzbereich
Integrationszeit = 1 Periode
Integrationszeit = 4 Perioden
Integrationszeit = 16 Perioden
Messfehler:
|
|
|
|
|
Bereich 0,1 - |
8000Hz |
|
|
|
|
|
Bereich 0,25 - 32000Hz
Bereich 1 - 100000Hz
750-404/000-003
2
1
0.5A (kurzschlussfest)
80mA max. bei DC 5V
DC 24V (-15%/+20%)
DC -3V ... 5V
DC 15V ... 30V
10µs
5mA typ.
DC 0.6V max. bei 0.5A
8 Bit Kontrolle/Status + 32 Bit Daten
0°C....+55°C
CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge
12 x 64* x 100 (*ab Oberkante Tragschiene)
|
|
0,1 - |
100 Hz, Auflö sung 0,001Hz |
|
|
1 - |
1.000 Hz, Auflö sung 0,01Hz |
|
|
10- 10.000 Hz, Auflö sung 0,1Hz (1Hz)
<± 0.05%
<± 0.05 %
<± 0.2 %
0,1 - 8.000 Hz, Auflö sung 0,001 Hz
0,25 - 32.000 Hz, Auflö sung 0,01 Hz
1 – 100.000 Hz, Auflö sung 0,1 Hz (1 Hz)
<± 1%
<± 1,5 %
<± 1,5 %
Modulares I/O-System
ETHERNET TCP/IP
Busklemmen • 113
Zä hlerklemme 750-404/000-003
Funktionsbeschreibung
Das Zählermodul erfaßt die Zeit zwischen einer oder mehreren steigenden Flanken des CLOCK Eingangssignals und berechnet die Frequenz dieses Signals.
Die Berechnung und die Aktualisierung des Prozessabbilds werden bei jeder 1., 4. oder 16. steigenden Flanke vorgenommen. Dies ist abhängig von der Integrationszeit, die im Steuerbyte eingestellt wurde. Bei der ersten Detektion einer steigenden Flanke startet die zyklische periodische Messung. Hier kann noch kein gü ltiger Frequenzwert geliefert werden. In diesem Fall sendet das Modul 0xFFFFFFFFH als Eingangsinformation. Der gleiche Eingangswert wird zu-
rü ckgegeben, wenn ein statisches High oder Low Signal am CLOCK Eingang anliegt.
Wenn keine Signalwechsel am CLOCK Eingang vorkommen, kann das Modul eine Aktualisierung des Prozessabbilds auch nach definierten parametrierbaren Zeitspannen vornehmen. In diesem Fall wird das Modul ebenfalls den ungü ltigen Wert 0xFFFFFFFFH aussenden.

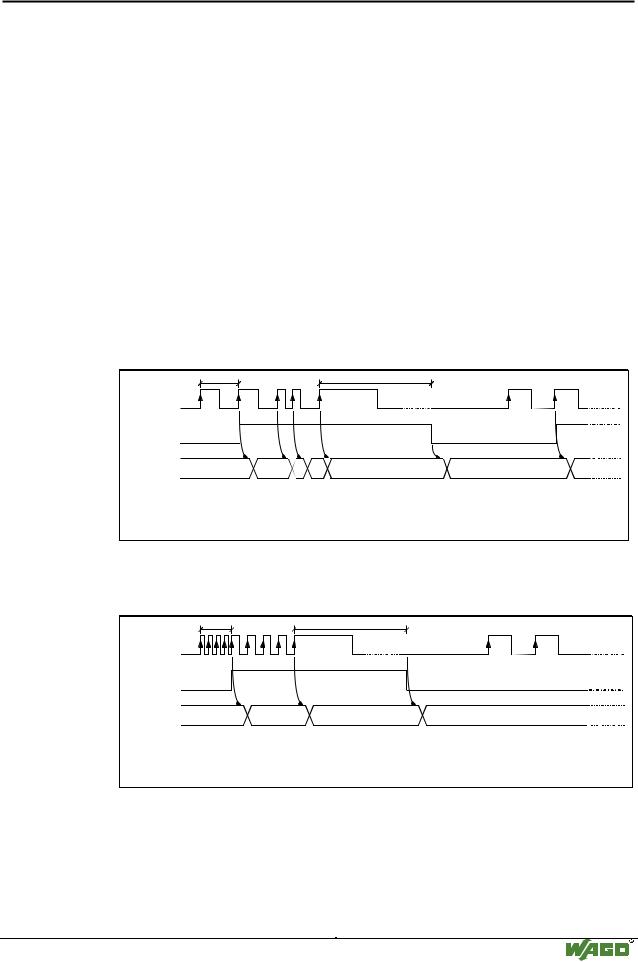

Das folgende Bild zeigt einen Prozessdatenzyklus.
TP |
T1 |
INPUT FREQ
DATA VALID
PROCESS DATA 0xFFFFFFFF |
D0..D3 |
D0..D3 |
0xFFFFFFFF |
D0..D3 |
|
D0..D3D0..D3 |
|
|
|
D0..D3Input Data
T= 1/f current period
P
T1 Maximum data hold time (parameterizable)
Zeitdiagramm fü r die Prozessdaten Aktualisierungssequenz (Integrationszeit = 1 Periode)
|
4 TP |
|
T1 |
|
INPUT FREQ |
|
|
|
|
DATAVALID |
|
|
|
|
PROCESSDATA |
0xFFFFFFFF |
D0..D3 |
D0..D3 |
0xFFFFFFFF |
D0..D3 InputData |
|
|
|
|
TP= 1/f currentperiod |
|
|
||
T1 |
Maximumdataholdtime(parameterizable) |
|
||
Zeitdiagramm fü r die Prozessdaten Aktualisierungssequenz (Integrationszeit = 4 Perioden)
Modulares I/O-System
ETHERNET TCP/IP
114 • Busklemmen
Zä hlerklemme 750-404/000-003
Aufbau der Einund Ausgangsdaten
Das Steuerbyte enthält folgende Bits:
Bit |
7 |
Bit |
6 |
Bit |
5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit 1 |
Bit 0 |
0 |
|
0 |
|
0 |
|
TVD |
Ausgang 2 |
Ausgang 1 |
RANGE_SEL |
RANGE_SEL |
|
|
|
|
|
|
REQ |
setzen |
setzen |
REQ1 |
REQ0 |
Bezeichnung
TVD REQ
RANGE_SEL REQ1
RANGE_SEL REQ0
Beschreibung
Forderung, die maximale Zeit mit gü ltigen Daten zu ändern.
Auswahl der Integrationszeit und Darstellung der gemessenen Frequenzwerte (s.u.).
Auswahl der Integrationszeit und Darstellung der gemessenen Frequenzwerte (s.u.).
Das Statusbyte enthält folgende Bits:
Bit |
7 |
Bit |
6 |
Bit 5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit 1 |
Bit 0 |
0 |
|
0 |
|
ST_ |
TVD |
Status |
Status |
RANGE_SEL |
RANGE_SEL |
|
|
|
|
GATE |
ACK |
Ausgang 2 |
Ausgang 1 |
ACK1 |
ACK0 |
Bezeichnung
ST_GATE
TVD ACK
RANGE_SEL ACK1
RANGE_SEL ACK0
Beschreibung
Status des GATE Eingangs (0=enabled, 1=disabled)
Bestätigung eines Wechsels von TVD.
Bestätigung der Bereichsauswahl, Frequenzwerte sind gü ltig (s.u.).
Bestätigung der Bereichsauswahl, Frequenzwerte sind gü ltig (s.u.).
Modulares I/O-System
ETHERNET TCP/IP
Busklemmen • 115
Zä hlerklemme 750-404/000-003
Struktur der Eingangsund Ausgangsdaten
Die Eingangsdaten enthalten die CLOCK Frequenz als binären Wert. Die Darstellung ist abhängig davon, wie die RANGE_SEL Bits im Steuerbyte gesetzt sind. Auch die Methode der Messung wird ü ber diese Bits gewählt. Die folgende Tabelle zeigt die unterschiedlichen Betriebsarten.
RANGE_ |
RANGE_ |
|
Methode der Messung |
|
Darstellung der Werte |
|
|||
|
SEL1 |
|
SEL0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
0 |
Integration ü ber 1 |
Periode |
Frequenz in 1/1000 Hz |
|
||||
0 |
1 |
Integration ü ber 4 |
Perioden |
Frequenz in 1/100 Hz |
|
||||
1 |
0 |
Integration ü ber 16 Perioden |
Frequenz in 1/10 Hz |
|
|||||
1 |
1 |
Integration ü ber 16 Perioden |
Frequenz in Hz |
|
|||||
|
|
|
|
|
|
|
|
|
|
Beachten
Wenn ein neuer Frequenzbereich gefordert wird, gibt es eine Wartezeit bis
gü ltige Daten gelesen werden. Zunächst muß das RANGE_SEL ACK-Bit den neuen Frequenzbereich enthalten. Die maximale Verzugszeit kann nach der folgenden Formel berechnet werden.
Anzahl der Perioden, die integriert werden
aktueller Frequenzwert
Wenn das Gate enabled ist, enthalten die Eingangsdaten den letzten gü ltigen Frequenzwert. In diesem Status kann kein neuer Bereich angefordert werden.
Der gü ltige Frequenzbereich geht von 0.1 Hz (100D) bis 10 kHz (100000D).
Um statische CLOCK Signale zu erkennen, wurde ein Watchdog Timer implementiert. Der Standardwert fü r den Timer ist 10 s. Der Timer wird bei jedem Power-On neu initialisiert.
Die Applikation kann die Watchdog Zeit während des Betriebs ü ber das Steuerbyte verändern.
Dieser Vorgang wird gestartet, indem der entsprechende Wert in die Ausgangsbytes OUTPUT_DATA 1 und OUTPUT_DATA 0 geschrieben wird, bevor das TVD REQ-Bit in das Steuerbyte geschrieben wird.
Ein erfolgreicher Parametertransfer wird durch das TVD ACK-Bit im Statusbyte bestätigt.
Beachten
Der Bereich des Watchdog Timers geht von 0 bis 16383ms (0x0000H to 0x3FFFH) in Schritten von 1ms per digit. Werte, die den erlaubten Bereich des Watchdog Timers verlassen werden mit 0x3FFF gekennzeichnet.
Wenn die maximal mö gliche Frequenz der Bereiche vergröß ert wird (s. Tabelle mit maximalen Frequenzbereichen) gibt das Modul den ungü ltigen Wert 0xFFFFFFFFH. zurü ck.
Modulares I/O-System
ETHERNET TCP/IP
116 • Busklemmen
Zä hlerklemme 750-404/000-004
4.2.1.1.7 Variante |
|
V/R-Zä hler mit Schaltausgang |
750-404/000-004 |
Technische Beschreibung:
Die Zählerklemme 750-404 kann auch in der Einstellung Zähler mit Schaltausgang bestellt werden. Sie hat dann die zwö lfstellige Bestellnummer 750- 404/000-004.
Die Zählerklemme verarbeitet Zählimpulse am Eingang CLOCK. Die Zählung geschieht flankengesteuert, d.h. durch einen Wechsel des CLOCK-Signals von 0 V auf 24 V wird der Zählerstand inkrementiert bzw. dekrementiert.
Der Zählvorgang erfolgt vorwärts (aufsteigend), falls der Eingang V/R mit 24 V beschaltet ist. Bei unbeschaltetem Eingang oder 0 V wird rü ckwärts gezählt.
Die Anschlusspunkte A1 und A2 sind digitale Ausgänge und kö nnen ü ber das Steuerbyte aktiviert beziehungsweise ü ber den Zählerstand gesetzt werden.
Durch eine LED wird angezeigt, ob die Einund Ausgänge gesetzt sind.
Die Zählerklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM (mit Ausnahme der Economy Varianten) betrieben werden.
Aufbau der Einund Ausgangsdaten:
Das Steuerbyte enthält folgende Bits:
Bit 7 |
it 6 |
Bit 5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit 1 |
Bit 0 |
0 |
x |
Zähler |
Zähler |
Ausgang |
Ausgang |
Ausgang A2 ab- |
Ausgang A1 ab- |
|
|
setzen |
sperren |
A2 setzen |
A1 setzen |
hängig vom |
hängig vom |
|
|
|
|
|
|
Zählerstand |
Zählerstand |
|
|
|
|
|
|
schalten |
schalten |
Das Statusbyte enthält folgende Bits:
Bit |
7 |
Bit |
6 |
Bit 5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit 1 |
Bit 0 |
x |
|
x |
|
Rü ck- |
Rü ck- |
aktueller |
aktueller |
aktueller Pegel |
aktueller Pegel |
|
|
|
|
meldung |
meldung |
Pegel am |
Pegel am |
am Eingang V/R |
am Eingang |
|
|
|
|
Zähler |
Zähler |
Ausgang |
Ausgang |
|
CLOCK |
|
|
|
|
gesetzt |
gesperrt |
A2 |
A1 |
|
|
