142 • Busklemmen

Digitale Ausgangsklemme 750-507

Technische Daten:

Artikelnr.:

Anzahl der Ausgänge

Stromaufnahme (intern)

Spannung ü ber Leistungskontakte

Lastart

Verpolungsschutz

Ausgangsstrom

Kurzschlussbegrenzung

Leerlauferkennung

Grenzfrequenz

Diagnose

Potentialtrennung

Stromaufnahme (Feldseite)

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm) B x H x T

507

15 mA

DC 24 V (- 15 % / + 20 %)

ohmsch, induktiv, Lampenlast

2,0 A kurzschlussfest

I(scp) 42 A typ.

I(scr) 33 A typ.

II(off) < 30 A typ.

2,5 kHz

Leerlauf, Ü berlast und Kurzschluss

500 V System/Versorgung

15 mA typ. + Last

2 in; 2 out

keine

0 °C ... + 55 °C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Diagnosemöglichkeiten:

Von der SPS ü bermittelter	Status	Fehler
Zustand	LED	LED
H	EIN	AUS

L	AUS	AUS

H	EIN	AUS

L	AUS	EIN

H	AUS	EIN

L	AUS	AUS

H	EIN	AUS

L	EIN	EIN

H	AUS	EIN

L	AUS	EIN

Status Kanal A1

Normalbetrieb,

Ausgang folgt dem Ausgangsbit.

Am Ausgang wird keine Last betrieben. *)

Kurzschluss Ausgang mit 0 V. *)

Kurzschluss Ausgang mit +24 V. *)

Ü bertemperatur oder Feldspannung zu hoch/gering. *)

*) Die vollständige Nutzung der Diagnose kann nur durch eine Auswertung der Diagnose in Verbindung mit dem vorgegebenen Betriebszustand erfolgen.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 143

Digitale Ausgangsklemme 750-507

Die Ausgangsbits steuern den Zustand der Ausgänge

Bit:	Bit 1	Bit 0
Funktion:	steuert A2	steuert A1

Die Eingangsbits zeigen die Zustände der Ausgänge an.

Bit:		Bit 1		Bit 0
Funktion:		Diagnose A2		Diagnose A1

Ausgang folgt dem Ausgangsbit:	0		0
es wird keine Last betrieben:	0		1
Schluss gegen 0V:	1		0
Feldspannung zu gering:	1		1

Modulares I/O-System

ETHERNET TCP/IP

144 • Busklemmen

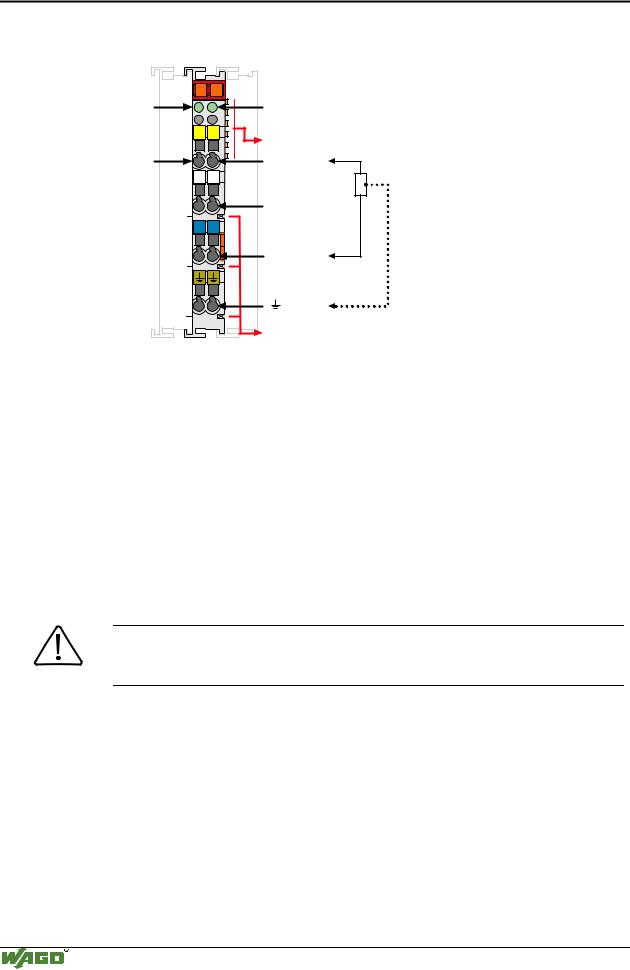

Digitale Ausgangsklemme 750-509

4.3.1.1.5 2-Kanal Digitale Ausgä nge
(Solid State Relais, AC 230 V, 0,3 A)	750-509

Status	13	14	Status
Status			Status
DO 1	A		DO 2
DO 1	B	C	DO 2
	B
		D
	13	14	Datenkontakte
			Datenkontakte
DO 1			DO 2
	L	L
			230V
	N	N
			N
	750-509
			Leistungskontakte

Technische Beschreibung:

Die Spannungsversorgung erfolgt ü ber eine vorgeschaltete Einspeiseklemme fü r die Betriebsspannung 230 V. Ü ber die internen Leistungskontakte erfolgt dann mit Anrasten der Ausgangsklemmen eine automatische Durchkontaktierung des Versorgungspotentials.

Die Steuerseite wird nicht ü ber die Leistungskontakte versorgt, sondern direkt aus der Elektronik heraus. Dadurch liegen auf der Feldseite ausschließlich die jeweiligen Ausgangskontakte des Schaltelementes. Ein Anschlusspunkt dieser Kontakte ist direkt mit dem Ub+ Potential verbunden.

Standardmäßig ist bei den digitalen Ausgängen Vierleiter-Anschlusstechnik (Ub+; Ub-; Signal; PE) integriert.

Alle digitalen Ausgänge sind kurzschlussfest ausgefü hrt.

Beachten

Kö nnen Ü berlasten auftreten, so ist zum Schutz der Ausgangsklemmen eine Einspeiseklemme mit Sicherung (750-601) vorzuschalten!

Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 145

Digitale Ausgangsklemme 750-509

Technische Daten:

Artikelnr.: 750-

Anzahl der Ausgänge

Stromaufnahme (intern)

Schaltspannung

Schaltstrom

Schaltgeschwindigkeit

Durchgangswiderstand

Stoßstrom

Ü berspannungsschutz

Potentialtrennung

Bitbreite intern

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm) B x H x T

509

10 mA

AC/DC 0 V ... 230 V

300 mA

1,65 ms typ.; 5 ms max.

2,1 Ω typ.; 3,2 Ω max.

0,5 A (20 s); 1,5 A (0,1 s)

> ± 380 V (Varistor)

1,5 kV System/Versorgung

keine

0 °C ... + 55 °C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Modulares I/O-System

ETHERNET TCP/IP

146 • Busklemmen

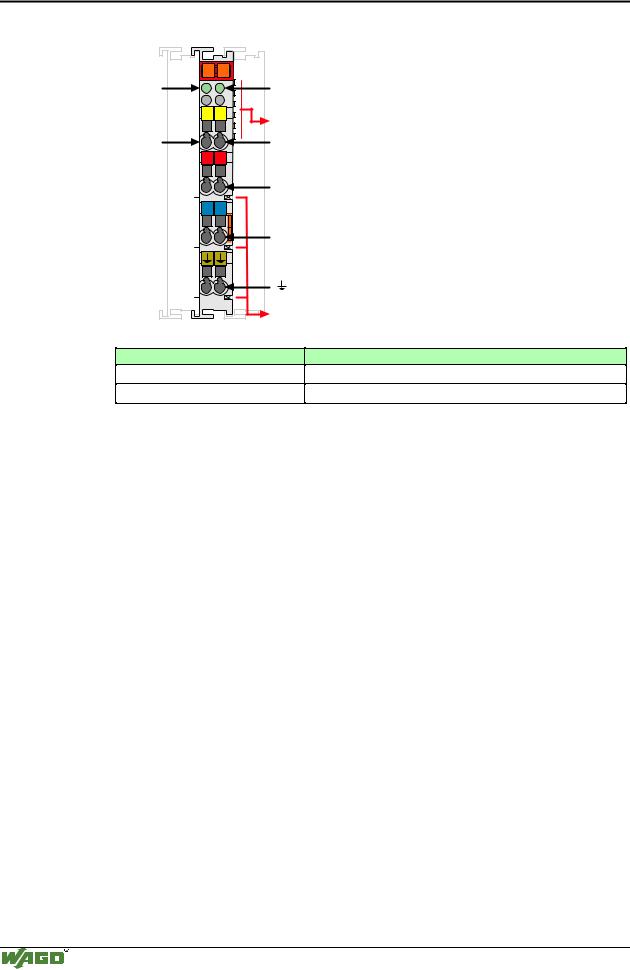

Digitale Ausgangsklemme 750-511

4.3.1.1.6 2-Kanal Pulsweiten–Klemme
(DC 24 V, 0,1 A)	750-511

13	14
Funktion		Funktion
A
DO 1	C	DO 2
B
	D
13	14	Datenkontakte
		Datenkontakte
DO 1		DO 2
+	+
		24V
-	-
		0V
750-511
		Leistungskontakte

Busklemmen und Varianten

Artikelnr.:

750-511

750-511/000-002

Bezeichnung:

2DO 24V DC 0.1A Pulsweite

2DO 24V DC 0,1A Pulsweite 100Hz

Technische Beschreibung:

Diese Beschreibung ist fü r Hardund Softwareversion X X X X 2 B 0 2- - - -

gü ltig. Die Fertigungsnummer ist auf der rechten Seite der Klemme aufgedruckt.

Die Klemme ist werkseitig auf eine Grundfrequenz von 250 Hz eingestellt. Die Auflö sung beträgt 10 Bit und es wird die Pulsweite moduliert.

Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rü ckfrage von der Firma WAGO einstellbar sind.

Die Pulsweiten Ausgangsklemmen 750-511 erzeugt ein in der Pulsweite moduliertes binäres Signal von DC 24V. Der Anschluss der Verbraucher erfolgt an den mit „A“ gekennzeichneten Klemmstellen und dem gemeinsamen Bezugspotential (0V).

Die Versorgungsspannung von DC 24V wird ü ber die Leistungskontakte an die Klemme gefü hrt.

Soll die Versorgungsspannung galvanisch getrennt zugefü hrt werden, ist eine entsprechende Einspeiseklemme (z.B. 750-602) vorzusehen.

Die Ausgangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM (mit Ausnahme der Economy Varianten) betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP
