Busklemmen • 167

Analoge Eingangsklemme 750-452, -454, (-482), (-484)

750-452, 750-454

Eingangs-

Eingangs-

Zahlenwert





strom

strom

Binär

Hex.

Dez.

0-20mA

4-20mA







20

20

0111 1111 1111 1000

7F F8

32760











10

12

0100 0000 0000 0000

40 00

16384











5

8

0010 0000 0000 0000

20 00

8192





















2,5

6

0001 0000 0000 0000

10 00

4096











0,156

4,125

0000 0001 0000 0000

01 00

256











0,01

4,0078

0000 0000 0001 0000

00 10

16











0,005

4,0039

0000 0000 0000 1000

00 08

8





















0

4

0000 0000 0000 0111

00 07

7











0

4

0000 0000 0000 0000

0

0











Zahlenformat fü r Siemens Funktionsbausteine

Fü r Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Busklemme zur Verfü gung.

Der Status wird bei diesem Zahlenformat in Bit B0 ... B2 abgebildet.

Der digitalisierte Messwert steht an der Position Bit B3 ... B14.

750-452/000-200, (frü her 750-482)

Eingangs-

Zahlenwert









strom

Binär

X F Ü *)

Hex.



Dez.

0-20mA











>20

0100 0000 0000 0

0 0 1

4001



16385

























20

0100 0000 0000 0

0 0 0

4000



16384













10

0010 0000 0000 0

0 0 0

2000



8192













5

0001 0000 0000 0

0 0 0

1000



4096













2,5

0000 1000 0000 0

0 0 0

0800



2048

























1,25

0000 0100 0000 0

0 0 0

0400



1024













0,625

0000 0010 0000 0

0 0 0

0200



512













0,0976

0000 0000 0000 1

0 0 0

0008



8













0

0000 0000 0000 0

0 0 0

0000



0

























*) X : nicht benutzt, F : Kurzschluß, Leitungsbruch, Ü

: Ü bersteuerung



Modulares I/O-System

ETHERNET TCP/IP

168 • Busklemmen

Analoge Eingangsklemme 750-452, 454, (-482), (-484)

750-454/000-200, (frü her 750-484)

Eingangs-

Zahlenwert







strom

Binär

X F Ü *)

Hex.

Dez.

4-20mA









>20

0101 0000 0000 0

0 0 1

50 01

20481











20

0101 0000 0000 0

0 0 0

50 00

20480











16

0100 0000 0000 0

0 0 0

40 00

16384





















12

0011 0000 0000 0

0 0 0

30 00

12288











8

0010 0000 0000 0

0 0 0

20 00

8192





















4,0078

0001 0000 0000 1

0 0 0

1008

4104











4

0001 0000 0000 0

0 0 0

1000

4096











4

0001 0000 0000 0

0 1 1

1003

4099











*) X : nicht benutzt, F : Kurzschluß, Leitungsbruch, Ü : Ü bersteuerung

Modulares I/O-System

ETHERNET TCP/IP



Busklemmen • 169



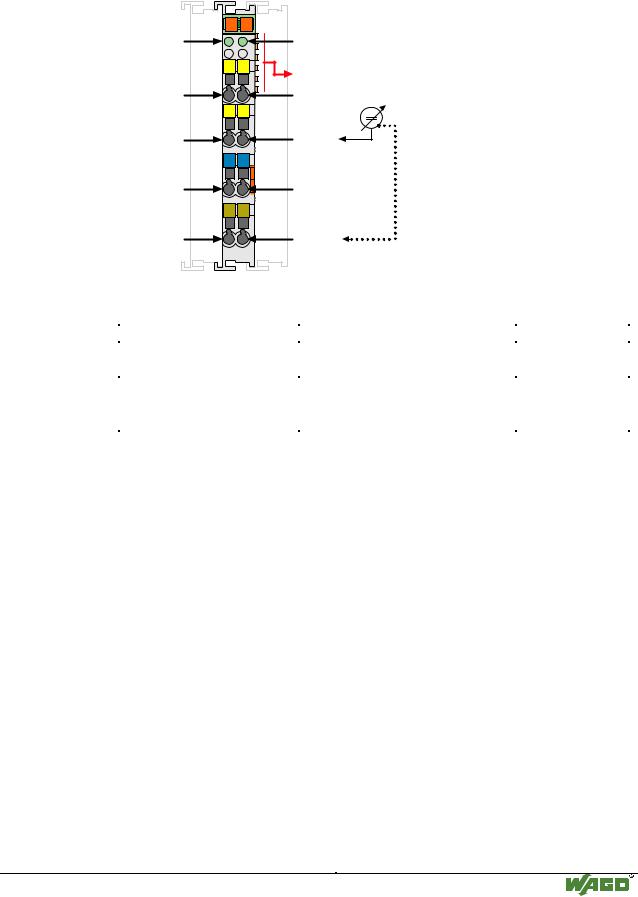

Analoge Eingangsklemme 750-456





4.4.1.1.2 2 -Kanal Analoge Eingä nge



(±10V Differenzeing ä nge)

750-456

Funktion AI 1

+AI 1

-AI 1

Masse

Schirm

13

14

A





C

B





D

+E1 +E2

-E1 -E2

M

M

S

S

750-456

Funktion AI 2

Datenkontakte +AI 2

-AI 2

Masse

Schirm

Busklemmen und Varianten

Artikelnr.:

Beschreibung:

Bezeichnung:

750-456

2-Kanal Analog Eingang DC ± 10V

2 AI ± 10V DC



Differenzeingänge



750-456/000-001

2-Kanal Analog Eingang DC ± 10V

2 AI ± 10V DC

wird durch 750-456/000-200

Differenzeingänge

(Siemens)

abgelö st





Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 A 0 0- - - - gü ltig. Diese Seriennummer ist seitlich auf der Klemme aufgedruckt.

Die Eingangskanäle sind Differenzeingänge.

Die Verarbeitung der Eingangssignale erfolgt ü ber die Anschlü sse +E und -E. Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Busklemmen besitzen keine integrierten Leistungskontakte. Die Zufü hrung der notwendigen Spannungsversorgung erfolgt ü ber die Datenkontakte mittels DC-DC Wandler. Damit ist, unabhängig von der Versorgungsspannung fü r die Feldseite, der Betrieb dieser Busklemmen gewährleistet.

Die Eingangsklemme kann an allen Buskopplern des WAGO-I/O-SYSTEM (mit Ausnahme der Economy Varianten) betrieben werden.

Modulares I/O-System

ETHERNET TCP/IP

170 • Busklemmen

Analoge Eingangsklemme 750-456

Technische Daten:

Artikelnr.:

Anzahl der Eingänge

Spannungsversorgung

Stromaufnahme (intern)

Ü berspannungsfestigkeit

Eingangsspannung

Innenwiderstand

Auflö sung

Potentialtrennung

Wandlungszeit

Bitbreite pro Kanal

Konfiguration

Betriebstemperatur

Anschlusstechnik

Abmessungen (mm)BxHxT

750-456,

750-456/000-001

2

ü ber Systemspannung (DC/DC Wandler)

65 mA

35 V max.

± 10 V

570 kΩ typ.

12 Bit

500V System/Versorgung

2 ms typisch

16Bit: Daten; optional 8Bit: Kontrolle/Status

keine, optional ü ber Software-Parameter einstellbar

0°C....+55°C

CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge

12 x 64* x 100 (*ab Oberkante Tragschiene)

Beachten

Bei Anlegen der Betriebsspannung an den Knoten, sollte das Eingangssignal der Klemme in einem Bereich zwischen +10 V und 0 V liegen, idealerweise sollte gar kein Eingangssignal vorhanden sein.

Zahlenformat

Standardmäßig werden die analogen Messsignale in einer Auflö sung von 12 Bit ü bertragen. Die vier niederwertigen Bits des Datenworts werden nicht ausgewertet.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 171

Analoge Eingangsklemme 750-456

750-456

Eingangsspannung

Zahlenwert





Status

±10V

Binär

Hex.

Dez.













> 10 V

0111 1111 1111 1111

7F FF

32767

42

10

0111 1111 1111 XXXX

7F FX

32760

0

5

0100 0000 0000 XXXX

40 0X

16384

0

2,5

0010 0000 0000 XXXX

20 0X

8192

0

1,25

0001 0000 0000 XXXX

10 0X

4096

0

0,0781

0000 0001 0000 XXXX

01 0X

256

0

0,0049

0000 0000 0001 XXXX

00 1X

16

0

0

0000 0000 0000 XXXX

00 0X

0

0

-2,5

1110 0000 0000 XXXX

E0 0X

57344

0

-5

1100 0000 0000 XXXX

C0 0X

49152

0

-7,5

1010 0000 0000 XXXX

A0 0X

40960

0

-10

1000 0000 0000 XXXX

80 0X

32768

0

< -10 V

1000 0000 0000 0000

80 00

32768

41

Zahlenformat fü r Siemens Funktionsbausteine

Fü r Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Busklemme zur Verfü gung.

Der Status wird bei diesem Zahlenformat in Bit B0 ... B2 abgebildet.

Der digitalisierte Messwert steht an der Position Bit B3 ... B14.

750-456/ 000-001 (bzw. /000-200)



Eingangsspannung

Zahlenwert













±10V

Binär

X F Ü *)



Hex.



Dez.



>10

0111 1111 1111 1

0 0 1



7F F9



32761

10

0111 1111 1111 1

0 0 0



7F F8



32760



5

0110 0000 0000 0

0 0 0



60 00



24576

2,5

0101 0000 0000 0

0 0 0



50 00



20480



1,25

0100 1000 0000 0

0 0 0



48 00



18432



0,0049

0100 0000 0000 1

0 0 0



40 08



16392



0

0100 0000 0000 0

0 0 0



40 00



16384



-2,5

0011 0000 0000 1

0 0 0



30 08



12296



-5

0010 0000 0000 0

0 0 0



20 00



8192

-7,5

0001 0000 0000 0

0 0 0



10 00



4096



-10

0000 0000 0000 1

0 0 0



00 00



8



<-10

0000 0000 0000 0

0 0 1



00 01



1



*) X : nicht benutzt, F : Kurzschluß, Leitungsbruch, Ü

: Ü bersteuerung



Modulares I/O-System

ETHERNET TCP/IP
