Analoge Eingangsklemme 750-462, /000-XXX

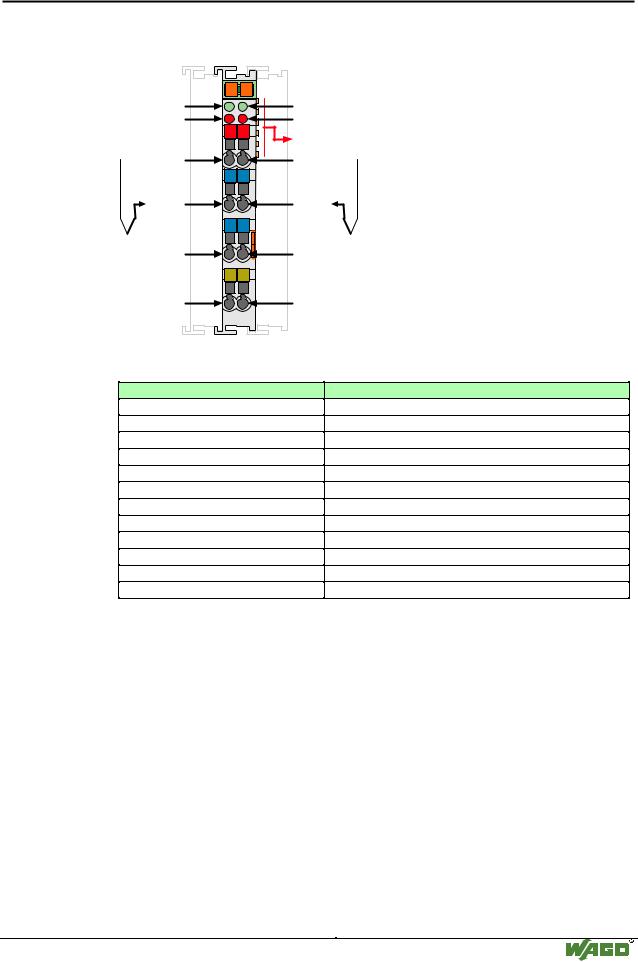

4.4.1.1.4 Eingangsklemme fü r Thermoelemente

750-462, /000-XXX

Technische Beschreibung:

Diese Beschreibung ist nur fü r Hardund Softwareversion X X X X 2 A 0 1- - - - gü ltig. Diese Seriennummer ist seitlich auf der Busklemme aufgedruckt.

Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Busklemme erlaubt vielfältige weitere Betriebsarten, die auf Rü ckfrage von der Firma WAGO einstellbar sind.

Der Schirm-Anschluss erfolgt ü ber den Anschluss „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Die Busklemmen besitzen keine integrierten Leistungskontakte. Die Zufü hrung der notwendigen Spannungsversorgung erfolgt ü ber die Datenkontakte mittels DC-DC Wandler. Damit ist, unabhängig von der Versorgungsspannung fü r die Feldseite, der Betrieb dieser Busklemmen gewährleistet.

Modulares I/O-System

ETHERNET TCP/IP

178 • Busklemmen

Analoge Eingangsklemme 750-462, /000-XXX

Die Eingangsklemme fü r Thermoelemente kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des WAGO-I/O-SYSTEM betrieben werden.

Beachten

Die Busklemmen 462/000-XXX werden von den Busklemmen 469/000-XXX abgelö st!

Die Busklemme 750-462 erlaubt den direkten Anschluss eines Thermoelementsensors.

Die Schaltung der Busklemme kann Sensoren in 2 und 3-Leitertechnik betreiben. Fü r die 2-LeiterAnschlusstechnik ist eine Verbindung zwischen dem Sensor und TCbzw. TC+ herzustellen, in der 3-Leitertechnik wird der Schirm mit angeschlossen. Der Betrieb geerdeter Sensoren ist durch die interne galvanische Trennung mö glich.

Beachten

Beide Eingangskanäle liegen auf einem gemeinsamen Potential!

Die Linearisierung wird ü ber den gesamten Messbereich durch einen Mikroprozessor realisiert. Außerhalb des Messbereichs wird die Linearisierung mit dem Koeffizienten der Bereichsgrenze bis zum Maximalwert 0 x 7FFF bzw. Minimalwert 0 x 8000 fortgesetzt. Die Temperaturen der Sensoren werden mit einer Auflö sung von 1 Bit pro 0,1°C in einem Wort (16 Bit) dargestellt.

Daraus resultiert, dass 0°C dem Zahlenwert 0 x 0000 und 25,5°C dem Zahlenwert 0 x 00FF entsprechen. Temperaturen unter 0°C werden im Zweierkomplement dargestellt.

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 179

Analoge Eingangsklemme 750-462, /000-XXX

Die weiteren Varianten fü r die unterschiedlich eingestellten Sensorarten entnehmen Sie bitte der Tabelle "Betriebsart, Temperaturbereich und Bestellnummern der Busklemmen" auf der folgenden Seite.

Die Busklemme arbeitet im gesamten Bereich aller Thermoelemente wie ein „ V-Meter“. Die Spannungsauflö sung wird mit einer Auflö sung von 16 Bit durchgefü hrt. Ein Prozessor rechnet den Spannungswert in einen zur Temperatur des ausgewählten Thermoelementtyps proportionalen Zahlenwert um.

Zur Kompensation der Fehlspannung an der Klemmstelle wird eine Kaltstellenkompensation durchgefü hrt. Die Schaltung enthält eine Temperaturmessung am „CAGE CLAMP “ Anschluss und berü cksichtigt die Fehlspannung bei der Berechnung des Messwerts.

Betriebsart und Temperaturbereiche:

Tabelle: Betriebsart, Temperaturbereich und Bestellnummern der Busklemmen

Beachten

Der Betrieb als mV-Meter mit einem Bereich von -120mV bis +120mV ist erst ab Version X X X X 3 A 0 2- - - - mö glich.

Bei älteren Versionen ist der Betrieb als mV-Meter nur im Bereich von 0 bis 120mV mö glich!

LED Anzeige:

grü ne Funktions-LED:

ON: Normaler Betrieb

OFF: Watchdog-Timer Overflow

Wenn von der Steuerung 100 ms lang keine Prozessdaten ü bertragen werden, so erlischt die grü ne LED.

rote Fehler-LED:

ON: Messbereichsü berschreitung bzw. Unterschreitung OFF: Spannungswert befindet sich im gü ltigen Messbereich

Modulares I/O-System

ETHERNET TCP/IP

180 • Busklemmen

Analoge Eingangsklemme 750-462, /000-XXX

Prozesswerte

750-462, Typ K

750-462/000-001, Typ S

Modulares I/O-System

ETHERNET TCP/IP

Busklemmen • 181

Analoge Eingangsklemme 750-462, /000-XXX

750-462/000-002, Typ T

750-462/000-003, mV-Messung ± 120 mV

Ein Digit entspricht 6,4 V.
