224 • Busklemmen

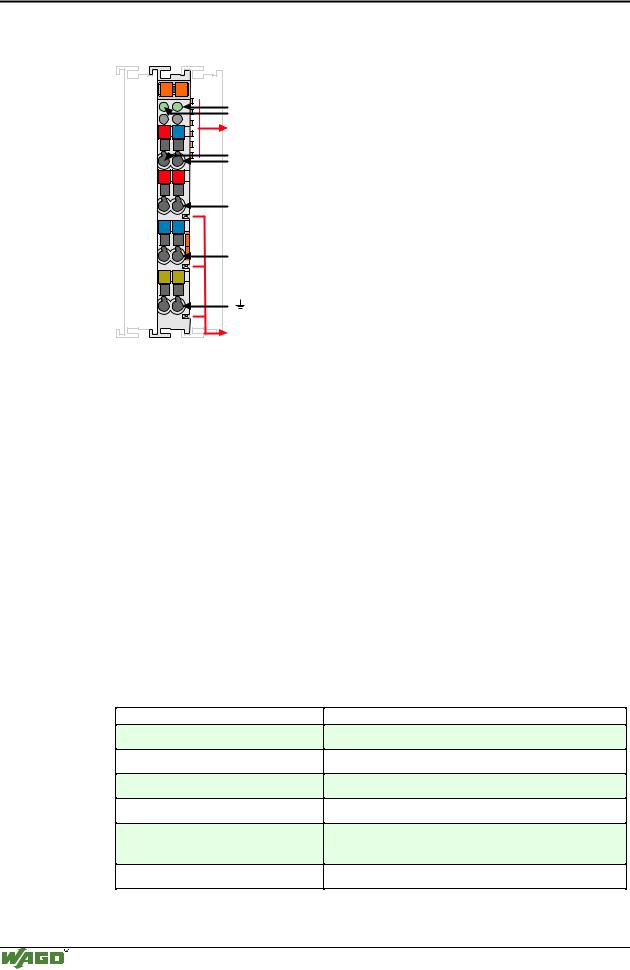

Potentialeinspeiseklemme 750-613

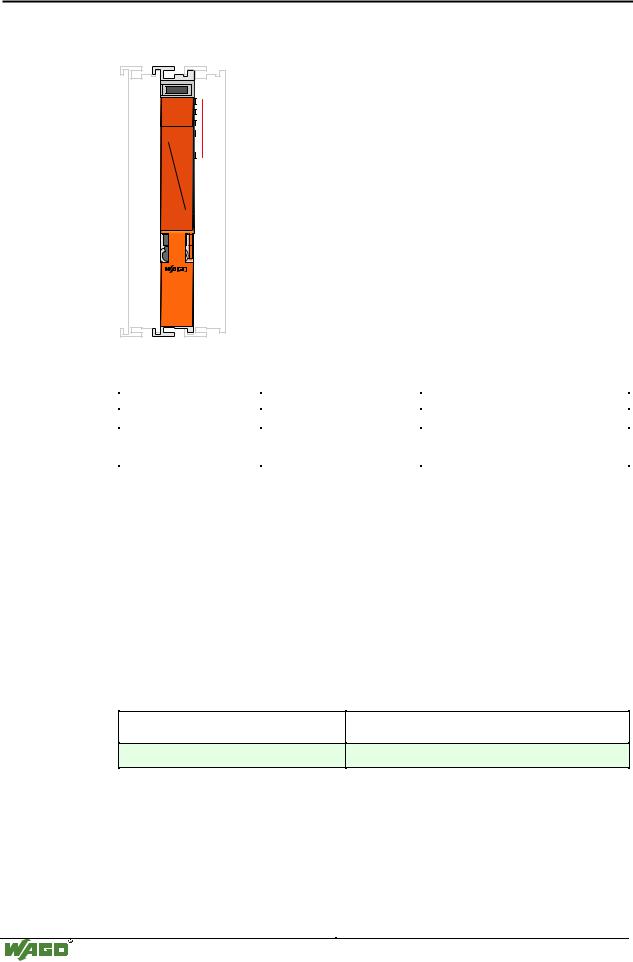

4.6.1.1.6 Potentialeinspeiseklemmen |
|
(DC 24V mit Busnetzteil) |
750-613 |
|
|
Status der |
13 |
14 |
Betriebsspannung |
A |
|
-Leistungskontakte |
|
C |
-System |
B |
|
|
D |
|
24V 0V |
Datenkontakte |
|
|
|
Versorgung |
|
|
24V |
|
|
0V |
+ |
+ |
Versorgung über |
|
|
|
|
Leistungskontakte |
|
|
24V |
- |
- |
|
|
|
0V |
PE |
PE |
|
750-613 |
|
|
|
Leistungskontakte |
Technische Beschreibung:
Die Einspeiseklemme dient zur Versorgung der I/O Busklemmen mit dem jeweiligen Versorgungspotential.
Der maximale Strom, der ü ber die Einspeiseklemmen fließen darf, beträgt 10 A.
Bei der Konfiguration des Systems ist darauf zu achten, dass der Summenstrom diesen Wert nicht ü berschreitet. Sollte das dennoch der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.
Diese Potentialeinspeisung mit Busnetzteil versorgt die Feldseite mit 24 V und die interne Systemspannung. Die interne Systemspannung kann dabei maximal 2 A treiben. Bei Ü berschreitung dieser Stromaufnahme ist eine weitere Potentialeinspeisung zu setzen.
Bei der Verwendung der Einspeiseklemmen ist besonders auf die zulässige Spannung der einzelnen Busklemmen zu achten. Diese ist in der folgenden Tabelle abzulesen.
Technische Daten:
Artikelnr.:
Spannung
Strom ü ber Kontakte
Ausgangsstrom fü r Bussystem
Betriebstemperatur
Anschlusstechnik
Abmessungen (mm) B x H x T
750-613
DC 24 V (-15%/+20%)
max. DC 10 A
max. 2 A
0 °C ... + 55 °C
CAGE CLAMP ; 0,08 mm2 - 2,5 mm2, AWG 28 – 14, 8 – 9 mm Abisolierlänge
12 x 64* x 100, (*ab Oberkante Tragschiene)
Modulares I/O-System
ETHERNET TCP/IP
230
