Термические методы могут применяться как для предупреждения, так и для устранения обледенения. Работа противообледенительных устройств основана на нагреве защищаемой поверхности до температуры, исключающей возможность её обледенения. В зависимости от способа защиты поверхностей различают электротермические и воздушнотепловые противообледенительные системы.

Электротермический способ защиты от обледенения позволяет подавать тепло к защищаемой поверхности с перерывами. При этом методе допускается образование небольшого количества льда на поверхности, после чего к этой поверхности подается тепло, лед подтаивает и сдувается воздушным потоком. После удаления льда обогрев прекращается, температура понижается, и лед образуется вновь. Этот процесс повторяется через определённый промежуток времени.

Защищаемые от обледенения поверхности обычно разбивают на отдельные секции, имеющие симметричное расположение на левой и правой частях крыла и оперения. На крыле и оперении, кроме периодически включаемых секций, могут быть непрерывно обогреваемые в условиях обледенения участки, такие, как места стыка секций и передние кромки, с которых лед не может быть сброшен аэродинамическими силами. При циклическом обогреве расход энергии в несколько раз меньше, чем при обогреве непрерывном.

Противообледенительный носок крыла и оперения представляет собой многослойную конструкцию, состоящую из внешней и внутренней обшивки, между которыми размещены два слоя электроизоляции и нагревательный элемент (рис. 11.2). С внутренней стороны установлены термовыключатели, предотвращающие перегрев и коробление обшивки в случае отказа автоматики.

Рис. 11.2. Схема электротепловой ПОС кры ла (оперения):

1, 6 – внутренняя и внешняя обшивки; 2 – электроизоляция; 3 – шина; 4 – нагревательный элемент; 5 – электр изоляция

Силикатные элетрообогреваемые лобовые стекла фонаря кабины экипажа состоят из наружного и внутреннего

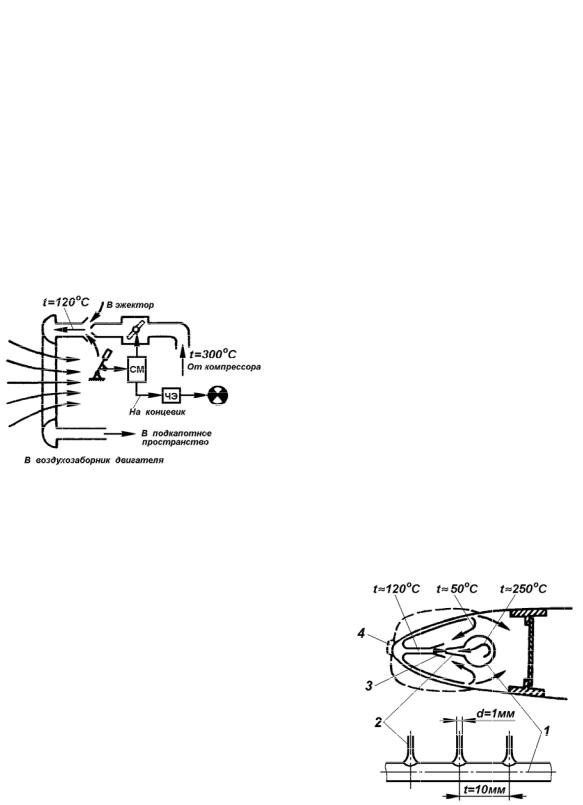

К достоинствам такой системы относятся простота конструкции и использование чистого воздуха, исключающего коррозию трубопроводов и элементов конструкции самолёта.

Электроиндукционная (механическая) противообледенительная система обеспечивает удаление льда с помощью упругих колебаний обшивки. Колебания возб уждаются индуктором под действием пер иодических электрических импульсов. Эта систе ма эффективна, экономична, проста и легка, исключает образован ие барьерного льда (не подплавляет его, а сбрасывает сухим) (р ис. 11.5 ).

Рис. 11.5. Схе ма электроимпульсной ПОС кры ла и оперения: 1 – предк рылок; 2 – индукторы; 3 – стабилизатор (киль); 4 – б лок конденсаторов

Противообледенительные системы могут вкл ючаться либо вручную, либо автоматически от сигнализатора обледенения.

12.ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ САМОЛЁТА

12.1.Назначение и состав противопожарного оборудования

Противопожарная система – это совокупность оборудования пожарной сигнализации и пожаротушения, предназначенных для извещения экипажа о возникновении на борту ВС пожара, его локализации и тушения.

Противопожарное оборудование самолёта включает в себя:

−конструктивные (пассивные) элементы конструкции;

−полупассивные (полуактивные) средства пожаротушения (ручные огнетушители);

−противопожарную систему;

−систему нейтрального газа.

На ВС пожароопасными являются отсеки силовых установок и топливных баков, а также те отсеки, где имеется потенциальная возможность пожара вследствие разрушения отдельных элементов конструкции или появления течи топлива при наличии источника воспламенения.

12.2.Конструктивные мероприятия, направленные на обеспечение пожарной безопасности

Одним из главных мероприятий, обеспечивающих безопасность полета, является создание на ВС условий, при которых предотвращается возможность возникновения и распространения пожара. Для этих целей в конструкции гондол вводят герметизирующие перегородки, трубопроводы, проходящие в зоне горячих деталей двигателя, выполняют из жаропрочных материалов, гибкие соединения выносят за противопожарные перегородки, применяют термостойкую изоляцию электрожгутов.

Агрегаты топливных, масляных и гидравлических систем обычно располагают в холодной зоне силовой установки по возможности компактно. В горячей зоне не допускается применение горючих материалов, трудно поддающихся тушению. Все сильно нагреваемые агрегаты и части двигателя охлаждают. Воздухозаборники и отверстия в смежных отсеках силовой установки размещают со сдвигом между собой для исключения переброса пламени из одного отсека в другой.

Топливные магистрали располагают в пожаробезопасной зоне силовой установкииповозможностизащищаютотразрушенияприаварийнойпосадкеВС.

Двигатели целесообразно размещать на пилонах под крылом или в хвостовой части фюзеляжа.

Масляные баки в гондолах располагают так, чтобы в случае их течи содержимое не попадало на горячие детали двигателя.

По условиям компоновки топливных и масляных систем должна исключаться всякая возможность скопления горючих жидкостей и их паров.

Выводы магистралей (патрубков) слива топлива в полете выносят из зоны выхода горячих газов.

Электрооборудование, расположенное в местах возможного скопления паров топлива, должно быть взрывобезопасной конструкции.

Для уменьшения возможности пожара в кабине большая часть бытового оборудованиядолжнабытьизготовленаизневоспламеняющихсяматериалов.

На ВС с расположением силовых установок в непосредственной близости от кабин экипажа или пассажиров устанавливают перегородки, отделяющие силовую установку от кабин и препятствующие распространению в кабине огня и дыма.

Конструкционные и декоративно-отделочные неметаллические материалы в кабинах пассажиров и членов экипажа должны быть негорючими. Не применяются материалы, выделяющие значительное количество токсичных продуктов при воздействии пламени.

Среди других конструктивных мероприятий, направленных на обеспечение пожарной безопасности, необходимо отметить обеспечение
