Впассажирск их салонах и бу фетах-кухнях установлены:

−пассажирские кресла;

−электрохолодиль ники;

−буфет;

−гардероб.

Вбуфете установлены электрокипятильники, электроплитка, контейнеры с бортовым питанием, контейнер д ля отходов, сливной бак и электродуховые шкафы (рис. 15.2).

Рис.15.2 . Буфетная стойка:

1 – створка ниши для мегафона; 2 – шка ф электрический духовой; 3 – электрощиток; 4 – кипятильник универсальный; 5 – створка ниши для мегаф она; 6 – шкафчик для личных вещей бортпроводников; 7 – створка ниши для телефонной трубки; 8 – электрощиток; 9 – створка ниши для аптечки; 10 – дверь кабины экипажа; 11 – открыватель бутылок; 12 – замок фиксации кипятильника; 13 – лестница телескопическая; 14 – фиксат ор двери кабины экипажа; 15 – пепельница; 16 – лючок для демонтажа крана-смесителя; 1 7 – ящик для сухих отходов; 18 – створка ящика для сухих от одов; 19 – портьера; 20 – подкос; 21 – контейнер б ортпровод ника; 22 – створка т ермокамеры; 23 – кран-смеситель; 24 – створка надувного трапа; 25 – стол с раковиной мой ки; 26 – створки

Электроплитка предназначена для кипячения жидкости, приготовления пищи, разогрева и поддержания ее в горячем состоянии.

Основные данные электроплитки

Кипятильники предназначены для кипячения и подогрева воды, а также сохранения ее в горячем состоянии при выключенном подогреве. Режим работы кипятильников – длительный.

Основные данные электрокипятильника

Шкаф электродуховой предназначен для разогрева в восьми однопорционных сотейниках консервированных продуктов или свежезамороженных блюд, входящих в рацион питания.

Холодильник предназначен для хранения пищевых продуктов на стоянке и в полете.

15.3. Удаление отбросов

Для сбора отбросов используются умывальник, унитаз, контейнер и сливной бак в бу фете (ри с. 15.3).

Рис. 15.3. Система удаления отбросов санузла и буфета-кухни:

1 – раков ина мойки; 2 – раков ина; 3 – кнопка смыва унитаза; 4 – унитаз; 5– трубо провод вытяжной вентиляции; 6 – бак сливной; 7 – насос промывки унитаза; 8 – клапан обратной промывочной магистра ли; 9 – панель сливн ая; 10 – штуцер промывочный; 11 – клапан сливной; 12 – кран-сигнализатор; 13 – ручка проверки крана-игнализато ра

Бак унитаза закрыт крышкой, к которой прик реплен насос для смыва нечистот через трубопровод чаш ки унитаза. К баку при креплен электромеханизм для открытия и закрытия сливного клапана. У правление электромеханизмом осуществляется от переключателя, уст ановленного на сливной панели.

Бак унитаза заправляется через штуцер на сливной панели от аэродромной спецмашины химжидкосью. В унитазе применена рец иркуляционна я система промы вки, при которой не требуется вода для смыва нечистот. Из чашки унитаза нечистоты поступают в бак, смешиваясь со специальной жидкостью и подвергаясь химической обработке, которая за-

ключается в дезинфекции нечистот, уничтожении запаха, растворении и размельчении твердых частиц, после чего чашка унитаза промывается химически обработанной и отфильтрованной смесью.

15.2. Водоснабжение

Система водоснабжения и удаления отбросов предназначена для обеспечения питьевой водой, подачи ее к умывальникам, сбора и удаления отбросов.

Системы водоснабжения бывают централизованного и автономного типа.

Всистемах автономного типа каждый умывальник и буфет-кухня снабжены индивидуальной системой водоснабжения (рис. 15.4). Баки с водой для умывания размещены в туалетах. Вода из баков по трубопроводам поступает к кранам умывальников с клавишами нажимного типа.

Всистемах централизованного типа имеется общий запас воды в едином баке, из которого она подается ко всем потребителям. После заправки бака в нём создаётся давление наддува воздушными компрессорами. Давление наддува 1,6-2 кгс/см2. Компрессоры включаются и выключаются сигнализатором давления.

Вода к кранам буфетов и туалетов может подаваться холодной или горячей. Нагрев воды осуществляется подогревателем до температуры 48 °С.

Использованная вода, как правило, сливается за борт через гидрозатвор

исливной насадок.

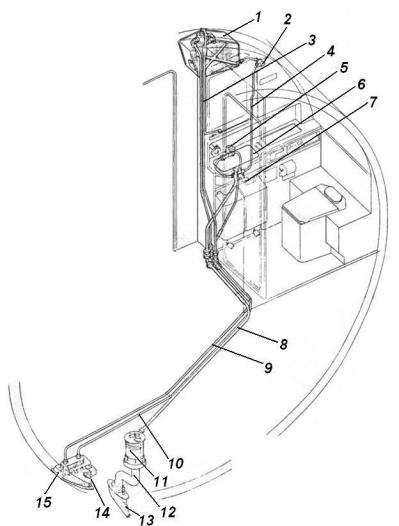

Рис. 15.4. Система водоснабжения туалета автономного типа:

1 – водяной бак; 2 – запорный кран; 3 – дренажный трубопровод; 4 – расходный трубопровод; 5 – кран-смеситель; 6 – раковина умывальника; 7 – сливной кран; 8 – сливной трубопровод; 9 – заправочный трубопровод; 10 – контрольный трубопровод; 11 – гидрозатвор; 12 – чехол обогрева; 13 – сливной насадок; 14 – панель контроля обогрева сливного осадка; 15 – водозаправочная панель
