Материал: Инстр. НЛ-10м

Задачи на перевод единиц измерения.

1. Перевод скоростей, выраженных в км/час, в скорости, выраженные в м/сек, и обратно.

Порядок перевода скорости, выраженной в км/час, в скорость, выраженную в м/сек (шкалы 1 и 2):

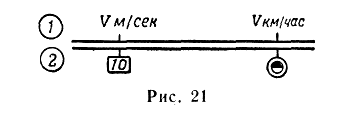

— передвигая движок, установить индекс на деление шкалы 1, соответствующее заданной скорости в км/час (рис. 21);

— отсчитать по шкале 1 против индекса искомую скорость в м/сек.

Примеры: 1) 725 км/час = 201 м/сек

2) 135 км/час = 37,5 м/сек.

Порядок перевода скорости, выраженной в м/сек, в скорость, выраженную в км/час:

— передвигая движок, установить индекс на деление шкалы 1, соответствующее заданной скорости в м/сек (см. рис. 21);

— отсчитать по шкале 1 против индекса искомую скорость в км/час.

Примеры: 1) 243 м/сек = 870 км/час

2) 27 м/сек = 97 км/час.

2. Перевод морских и английских миль в километры и обратно.

Порядок перевода морских и английских Миль в километры (шкалы 14 и 15):

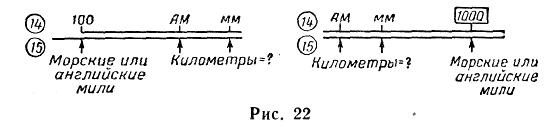

— передвигая движок, установить деление 100 или на деление шкалы 15, соответствующее заданному числу миль (рис. 22);

— установить визирку на индекс ММ или AM;

— отсчитать на шкале 15 по визирке искомое число километров.

Примеры: 1) 123 мор. мили = 228 км

2) 123 анг. мили = 198 км.

Порядок перевода километров в морские и английские мили:

— установить визирку по шкале 15 на заданное число километров (см. рис. 22);

— передвигая движок, подвести под визирку индекс ММ или AM;

— отсчитать на шкале 15 против деления 100 или искомое число морских или английских миль (соответственно).

Примеры: 1) 355 км — 192 мор. мили.

2) 308 км=\92 анг. мили.

3. Перевод футов в метры и обратно.

Порядок перевода сохраняется таким же, как и при переводе километров в мили и обратно. Только индекс футы необходимо установить по шкале 15 на число футов и против деления 100 или шкалы 14 отсчитать число метров или деления 100 или шкалы 14 установить на число метров, а против индекса футы отсчитать число футов.

Примеры: 1) 680 фут. = 207 м.

2) 10300 фут. = 3130 м.

3) 12000 м = 39400 фут.

4. Перевод угла в градусах в угол в радианах и обратно

Задача решается по формулам:

и

Порядок решения (шкала 1 в интервале от 1 до 10 и шкала 2 в интервале от 10 до 100):

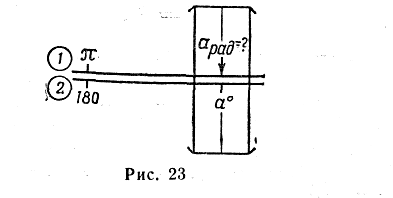

— передвигая движок, установить деление шкалы 2, соответствующие значению 180, против индекса π (рис. 23);

— при переводе угла в радианах в угол в градусах установить визирку по шкале 1 на деление, соответствующее углу в радианах, и считать по шкале 2 искомое значение угла в градусах;

— при переводе угла в градусах в угол в радианах установить визирку по шкале 2 наделение, соответствующее углу в градусах, и отсчитать по шкале 1 искомое значение угла в радианах.

Примеры: 1) 1,84 рад. = 105°; 0,15 рад. = 8°,6.

2) 33° = 0,575 рад. 263° = 4,6 рад.

Задачи по самолетовождению

I. Определение навигационных элементов

1. Расчет путевой скорости по пройденному расстоянию и времени полета

Задача решается по формуле:

где W — путевая скорость в км/час (м/сек);

S — пройденное расстояние в км (м);

t — время полета в час., мин. (сек.).

Порядок решения (шкалы 1 и 2):

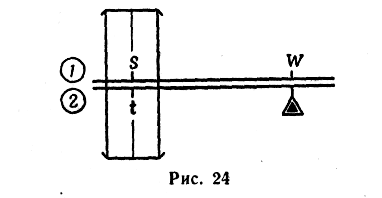

— установить визирку по шкале 1 на деление, соответствующее пройденному расстоянию S (рис. 24);

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее времени полета t;

— отсчитать по шкале 1 против индекса , искомую путевую скорость W в км/час;

Примеры: 1) Дано: S = 215 км; t = 16 мин. 30 сек. Находим: W = 780 км/час

2) Дано: S = 74 км; t = 7 мин. 40 сек. Находим: W = 580 км/час.

2. Расчет пройденного расстояния по путевой скорости и времени полета.

Задача решается по формуле:

S = Wt.

Порядок решения (шкалы 1 и 2):

— передвигая движок, установить индекс против деления шкалы 1, соответствующего путевой скорости в км/час;

— установить риску визирки по шкале 2 на деление, соответствующее времени полета;

— отсчитать по визирке на шкале 1 искомое расстояние в км.

Примеры: 1) Дано: W =710 км/час; t = 7 мин. 15 сек. Находим: S = 86 км.

2) Дано: W = 1240 км/час; t = 8 мин. 35 сек. Находим: S = 177 км.

Примечание. Если время полета измерено в секундах, то против значения путевой скорости необходимо устанавливать индекс расстояние в этом случае будет выражено в метрах.

3. Расчет времени полета по пройденному расстоянию и путевой скорости.

Задача решается по формуле:

;

Порядок решения (шкалы 1 и 2):

— передвигая движок, установить индекс против деления шкалы 1, соответствующего путевой скорости;

— установить визирку по шкале 1 на деление, соответствующее пройденному расстоянию в км;

— на шкале 2 по визирке отсчитать искомое время полета.

Пример. Дано: S = 246 км; W = 590 км/час.

Находим: t = 25 мин.

Примечание. Если пройденное расстояние замерено в метрах, то против значения путевой скорости необходимо устанавливать индекс время полета в этом случае будет выражено в секундах.

4. Расчет путевой скорости по времени пролета базы, равной высоте полета

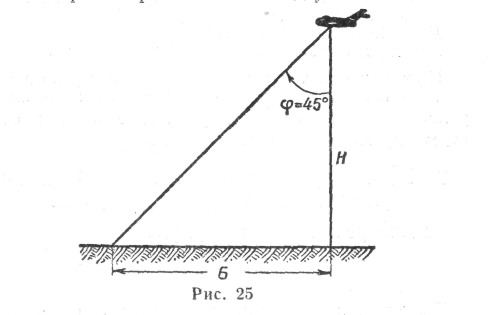

Задача решается по формуле (рис. 25)

где Н — высота полета в м;

t — время пролета базы под углом 45° в сек.

Порядок решения (шкалы 1 и 2):

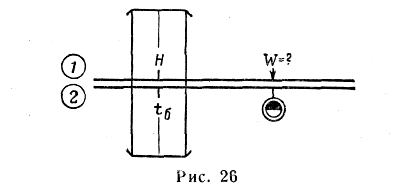

— установить риску визирки по шкале 1 на значение высоты в м (рис. 26);

— передвигая движок, подвести под риску значение времени пролета базы в сек.:

— отсчитать на шкале 1 против индекса искомое значение путевой скорости в км/час.

Пример. Дано: Н = 5000 м; t = 23,5 сек.

Находим: W — 765 км/час.

5. Расчет поправки в курс по расстоянию и боковому уклонению.

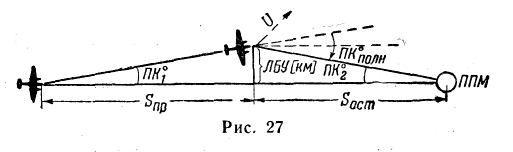

Задача решается по формуле (рис. 27):

где ЛБУ — линейное боковое уклонение в км;

S — пройденное или оставшееся расстояние в км.

Порядок решения (шкалы 4 и 5):

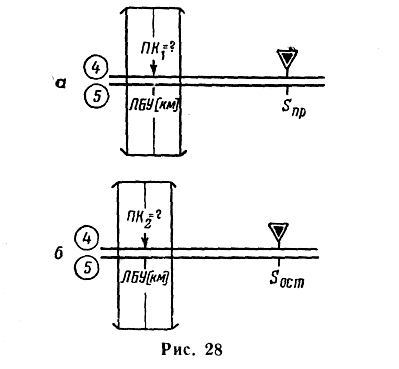

—передвигая движок, установить индекс против — деления шкалы 5, соответствующего пройденному расстоянию (рис, 2.8, а);

— установить визирку по шкале 5 на деление, соответствующее боковому уклонению в км;

—отсчитать по визирке на шкале 4 первую поправку в курс (для выхода параллельно линии заданного пути);

— передвигая движок, установить индекс против деления шкалы 5, соответствующего оставшемуся расстоянию (рис. 28, б);

— отсчитать по визирке на шкале 4 вторую поправку в курс;

— сложить первую и вторую поправки; сумма будет полной поправкой в курс.

Пример. Дано: Sпр = 65 км; ЛБУ = 8 км; S_OCT = 90 км.]

Находим: ПK₁ = 7°; ПК₂ = 5°; ПКполн = 12°.

Примечание. Если известно боковое уклонение в градусах и не известно боковое уклонение в километрах, то задача определения дополнительной поправки в курс для выхода на цель или ППМ решается так же, как показано на рис. 28, с той лишь разницей, что вначале против визирки (рис. 28, а) читаем искомое значение не БУ°, а ЛБУ в км и по нему уже рассчитываем дополнительную поправку в курс, как показано на рис. 28, б.

Пример. Дано: S_np = 73 км; БУ° = ПК° = 10°, Soci = 125 км

Находим: ЛБУ = 13 км; ПК_ДОП = ПК₂ = 6°;

ПК_ПОЛН = БУ° + ПКдоп = 16°.

Знак поправки в курс определяется отклонением самолета от линии пути; если самолет отклонился влево, то знак поправки плюс (+), если вправо, то знак по­правки минус (—).

6. Расчет исправленной высоты полета по показанию барометрического высотомера

а) Пересчет приборной высоты до 12000 м

Задача решается по формуле (7).

Порядок решения (шкалы 7, 8 и 9):

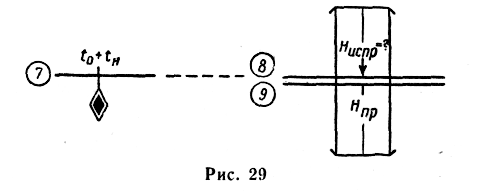

— передвигая движок, установить индекс против значения суммы температур воздуха у земли и на высоте полета t₀ + t_Н (рис. 29);

Примечания: 1. Значение температуры воздуха на высоте полета, снятое с термометра, при всех расчетах высоты и скорости необходимо исправлять по шкале 16 на нагрев чувствительного элемента термометра и вычислять по формуле, помещенной справа шкалы 16

tИСПР.=tпр – Δt

где tиспр — исправленное значение температуры;

tпр — значение температуры, снятое с термометра;

Δt — поправка в показание термометра, определенная по шкале 16.

2. В условии задач для определения высоты и скорости дано исправленное значение температуры. Кроме того, значения показаний приборов даны с учетом инструментальных и аэродинамических поправок приборов.

— установить визирку по шкале 9 на деление, соответствующее значению высоты по прибору Н_пр;

— отсчитать по визирке на шкале 8 искомое значение исправленной высоты полета Н_испр.

Пример. Дано: Н_пр = 7800 м; t₀ = +22°; t_np = —30°. Находим: t₀ + t_H= + 22° — 30° = — 8°; H_испр = 8000 м.

Примечание. Отсчет высоты по барометрическому высотомеру необходимо снимать при установке на высотомере давления, равного давлению у земли.

б) Пересчет приборной высоты больше 12000 м

Задача пересчета решается по формуле (9). Порядок решения (шкалы 10, 14 и 15):

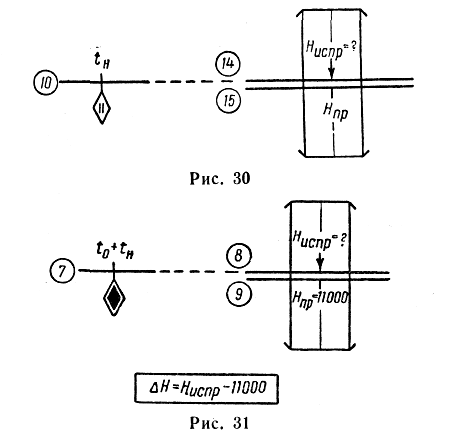

—передвигая движок, установить деление шкалы 10, соответствующее значению температуры на высоте, против индекса (рис. 30);

— установить визирку на деление шкалы 15, соответствующее значению высоты по прибору Нпр (использовать внешнюю оцифровку шкалы — 12, 13 и т. д., которая соответствует высоте в тысячах метров);

— отсчитать по визирке искомую исправленную высоту Нпр.

Пример. Дано: Н_пр = 15 500 м; t_Н = —70°; t₀ = —10°.

Находим: Н'испр = 15 220 м;

Ниспр = Н'испр + ΔН = 15220 — 850 = 14370 м.

Примечания: 1. Отсчет показаний барометрического высотомера снимается при установке давления, равного 760 мм рт. ст.

2. Для более точного пересчета высоты больше 12000м рекомендуется к исправленному значению высоты, снятому со шкалы 14, прибавить со своим знаком поправку, которая определяется либо по формуле:

ΔН = 900 + 20 (t₀ +t_Н),

либо (более точное значение этой поправки) по линейке на шкалах 7, 8, 9, как показано на рис. 31, и по формуле

ΔН = Ниспр — 11 000.

Для условий приведенного выше примера эта поправка, определенная по формуле, равна ΔН = 900 + 20(—10 —70)= —700 м, а определенная по линейке равна ΔН = 10150 — 11000 = —850 м.
