Материал: Инстр. НЛ-10м

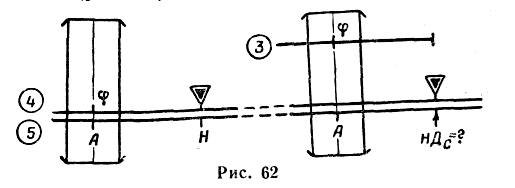

— установить визирку по шкале 4 на деление, соответствующее значению φ (этим самым определяется величина относа бомбы с заданной высоты А = Н·tg φ );

— передвигая движок, подвести под визирку деление шкалы 3, соответствующее значению φ;

— отсчитать по шкале 5 против индекса искомое значение наклонной дальности НД_С.

Пример. Дано: Н = 12 000 м; <? = 26°. Находим: ЯД_С = 13 400 м.

3. Определение величины сноса медленно падающего тела.

Задача решается по формуле:

где Z — величина сноса в м;

Н — высота сбрасывания в м;

Ucp — скорость среднего ветра в м/сек;

Vсн — средняя скорость снижения в м/сек.

Порядок решения (шкалы 1 и 2 или 14 и 15):

— установить визирку по шкале 1 на деление, соответствующее значению Н;

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению V_СНУ;

— перевести визирку по шкале 2 на деление, соответствующее значению U_СР;

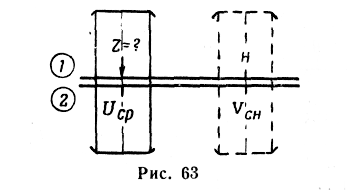

— отсчитать по визирке на шкале 1 искомое значение сноса Z (рис. 63).

Пример. Н = 800 м; U_СР = 14 м/сек; V_СНcs = 6 м/сек.

Находим: Z = 1860 м.

4. Определение высоты бомбометания по фотоснимкам

Задача решается по формуле

где W — путевая скорость в м/сек;

t — интервал между экспозициями в сек.;

а — рабочая сторона снимка в см;

f—фокусное расстояние объектива аэрофотоаппарата в см.

Порядок решения (шкалы 1 и 2):

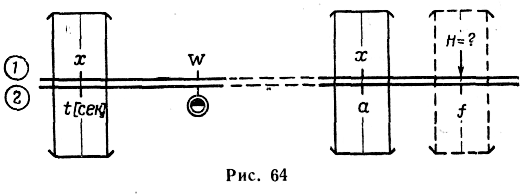

— передвигая движок, установить индекс против деления, соответствующего значению W, (рис. 64);

— установить визирку по шкале 2 на деление, соответствующее времени t;

— передвигая движок, установить под визирку деление шкалы 2, соответствующее значению a;

— перевести визирку по шкале 2 на деление, соответствующее величине f, и по шкале 1 отсчитать искомое значение H.

Пример. Дано: W = 730 км/час = 202 м/сек; t — 18 сек.; а = 30 см; f = 50 см.

Находим: H = 6080 м.

Примечание. Аналогично можно определить минимально допустимую высоту фотографирования Н_мин, если вместо t взять t_МИН т. е. минимальный интервал между экспозициями, равный продолжительности цикла аэрофотоаппарата.

5. Расчет необходимого числа снимков при фотобомбометании.

Задача решается по формуле

где Т — время падения бомбы в сек.;

Н — высота фотобомбометания в м.

Порядок решения (шкалы 1 и 2):

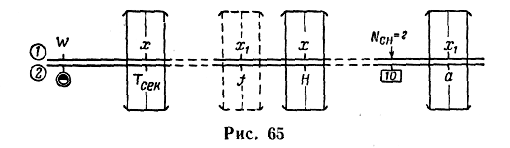

— передвигая движок, установить индекс на деление шкалы 1, соответствующее значению W в км/час (рис. 65);

— установить визирку по шкале 2 на деление, соответствующее времени падения бомбы Т;

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению Н;

— перевести визирку по шкале 2 на деление, соответствующее значению f;

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению а, и отсчитать против индекса или на шкале 1 искомое значение числа снимков N_CH,

Пример. Дано: W = 580 км/час; Т = 49,4 сек.; f = 50 см; а = 14 см; Н = 9000 м.

Находим: п = 3,15 = 4 снимка.

Задачи на воздушное фотографирование

1. Определение масштабов снимка

Задачи решаются по формулам (рис. 66)

где т — численный масштаб;

М_C — линейный масштаб;

H— высота фотографирования в см;

f — фокусное расстояние объектива аэрофотоаппарата в см.

Порядок решения (шкалы 1 и 2 или 14 и 15):

— установить визирку по шкале 1 наделение, соответствующее высоте полета H (рис. 67);

— передвигая движок, подвести под визирку деление шкалы 2 в интервале 10—100, соответствующее фокусному расстоянию f;

— отсчитать на шкале 1 против индекса искомое значение знаменателя численного масштаба т или линейный масштаб М_C.

Примеры. 1) Дано: H = 8500 м; f = 21 см.

Находим: т = 405;

2) Дано: Н = 5200 м; f = 40 см.

Находим: М_С — 130 м в 1 см.

2. Определение высоты фотографирования.

Задача решается по формуле

H=M_С ·f.

Порядок решения (шкалы 1 и 2 или 14 и 15):

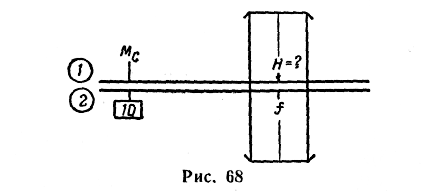

— передвигая движок, установить индекс на деление шкалы 1, соответствующее масштабу снимка M_С (рис. 68);

— подвести визирку по шкале 2 на деление, соответствующее фокусному расстоянию f;

—отсчитать по визирке на шкале 1 искомую высоту фотографирования Н.

Пример. Дано: f = 21 см; M_С = 120 м в 1 см

Находим: Н = 2520 м.

3. Определение максимально допустимой экспозиции (выдержки).

Задача решается по формуле:

'

где M_С — линейный масштаб снимка;

W — путевая скорость в м/сек.

Порядок решения (шкалы 1 и 2):

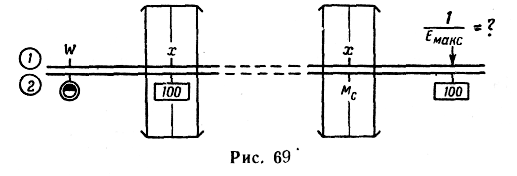

— передвигая движок, установить индекс на деление, соответствующее W в км/час (рис.69);

— установить визирку по шкале 1 наделение, соответствующее отсчету против индекса или ;

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее величине M_С;

— отсчитать по шкале 1 против индекса или величину, обратную искомому значению Е_МАКС., т.е.

Пример. Дано: W = 645 км/час; М_с = 70 м в 1 см.

Находим: а = 255; .сек.

4. Определение захвата на местности.

Задача решается по формуле

L = M_С l,

где L — захват на местности стороной аэроснимка в м;

I — длина рабочей стороны аэроснимка в см;

М_С — линейный масштаб снимка.

Порядок решения (шкалы 1 и 2 или 14 и 15);

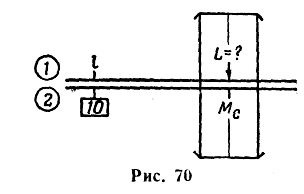

— передвигая движок, установить индекс по шкале 1 на деление, соответствующее длине рабочей стороны снимка l (рис. 70);

— поставить визирку по шкале 2 на деление, соответствующее масштабу аэроснимка М_С;

— отсчитать на шкале 1 по визирке искомое значение захвата на местности L.

Пример. Дано: l = 28 см; М_с = 290 м в 1 см

Находим: L=8100 м.

5. Определение стороны контура палетки

Задача решается по формуле:

где Р — значение стороны контура палетки в мм;

L — захват на местности стороной аэроснимка в м

М_К — линейный масштаб карты.

Порядок решения (шкалы 1 и 2 или 14 и 15):

— поставить визирку по шкале 1 на деление, соответствующее величине захвата на местности L (рис. 71);

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее масштабу карты М_к;

— отсчитать по шкале 1 против индекса искомое значение стороны контура палетки Р.

Пример. Дано: L = 4200л; M_s = 1000 м в 1 см.

Находим: Р = 42 мм.

6. Определение количества аэроснимков для одного маршрута.

Задача решается по формуле

где S — длина маршрута;

L — захват на местности рабочей стороной снимка.

Порядок решения (шкалы 1 и 2 или 14 и 15):

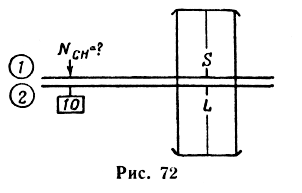

— поставить визирку по шкале 1 на деление, соответствующее длине маршрута S (рис. 72);

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее величине захвата на местности L;

— отсчитать против индекса или искомое значение количества снимков N_CH для одного маршрута.

Пример. Дано: S=15 500 м; L = 2250 м.

Находим: N_сн ≈ 7 снимков (с округлением).

7. Определение интервала между экспозициями (снимками)/

Задача решается по формуле:

где L — захват на местности рабочей стороной снимка с учетом перекрытии;

W — путевая скорость в м/сек.

Порядок решения (шкалы 1 и 2):

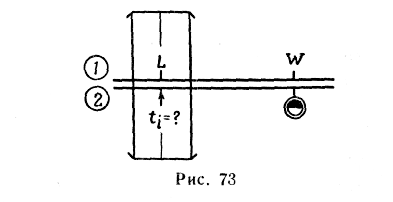

— передвигая движок, подвести индекс на деление шкалы 1, соответствующее путевой скорости W в км/ча" (рис. 73);

— поставить визирку по шкале 1 на деление, соответствующее величине захвата на местности L;

— отсчитать по визирке на шкале 2 искомое значение временного интервала t₁.

Пример. Дано: W =620 км/час; L = 2150 м.

Находим: t₁— 12,5 сек.
