Материал: Инстр. НЛ-10м

8. Определение количества маршрутов для фотографирования заданной площади.

Задача решается по формуле:

где Z — необходимый захват на местности;

Z_M —захват на местности одним маршрутом.

Порядок решения (шкалы 1 и 2 или 14 и 15);

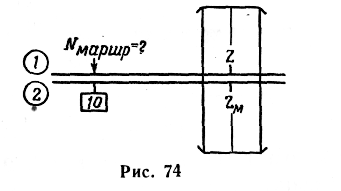

— установить визирку по шкале 1 на деление, соответствующее значению Z (рис. 74);

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению Z_M;

— отсчитать по шкале 1 против индекса или искомое значение количества маршрутов N_МАРШР.

Пример. Дано: Z = 25 км; Z_M = 4,3 км

Находим: N_МАРШР = 6.

9. Определение высоты при перспективном фотографировании.

Задача решается по формуле (рис. 75)

Н = М_С·f·cosα,

где α. — угол наклона оптической оси аэрофотоаппарата.

Порядок решения (шкалы 1, 2 и 3):

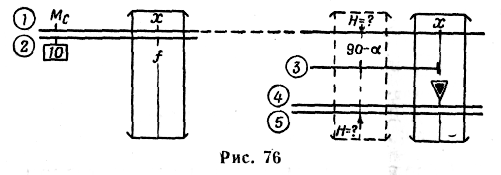

— передвигая движок, установить индекс на деление шкалы 1, соответствующее масштабу съемки М_С (рис. 76);

— установить визирку по шкале 2 на деление, соответствующее фокусному расстоянию f;

— передвигая движок, подвести под визирку индекс шкалы 4;

— перевести визирку по шкале 3 на деление, соответствующее величине угла (90° — α);

— отсчитать по визирке на шкале 1 (или 5) искомое значение высоты фотографирования Н.

Пример. Дано: М_с = 125 м в 1 см; f = 21 см; а — 40°.

Находим: (90° — α) = 50°; Н = 2000 м.

10. Определение масштаба снимка при перспективном фотографировании.

Задачи решаются по формулам (см. рис. 75)

где Мс_п — масштаб снимка по переднему плану;

Мс_Г — масштаб снимка по главной вертикали;

Мс_У — масштаб снимка по удаленному плану;

β — угол зрения объектива.

Порядок решения (шкалы 1, 2, 3 и 5);

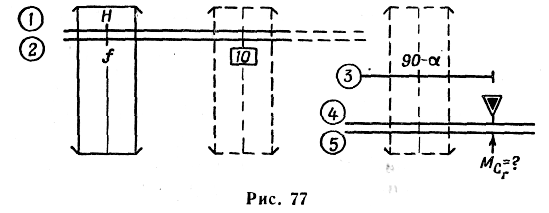

— установить визирку по шкале 1 на деление, соответствующее высоте полета Н (рис. 77);

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению фокусного, расстояния f;

— перевести визирку на деление шкалы 1 против индекса или

— передвигая движок, последовательно подводить под визирку деления шкалы 3, соответствующие значениям (90° — α₁); (90° — α) и (90° — α₂);

— отсчитать по шкале 5 против индекса искомое значение масштаба Мс_П, Мс_Г, Мс_У;

Пример. Дано: Н = 1500 м; α = 45°; β = 34°; f = 40 см.

Находим: α₁ = 45° — 17° = 28°; α₂ = 45° + 17° = 62°; 90° — α₁ = 62°; 90° — α = 45°; 90° — α₂ = 28°;

по линейке: Мс_П = 42,5 м в 1 см; Мс_Г = 53 м в 1 см; Мс_У = 80 л в 1 см.

11. Определение захвата на местности по переднему и удаленному плану.

Задачи решаются по формулам

где l — длина снимка в см.

Порядок решения (шкалы 1 и 2 или 14 и 15):

— передвигая движок, установить индекс против деления шкалы 1, соответствующего значению масштаба Мс (рис. 78);

— установить визирку по шкале 2 на деление, соответствующее значению l;

— отсчитать по ви­зирке на шкале 1 (или 5) искомое значение за­хвата на местности.

Пример.Дано: Мс_П= 42,5 м в 1 см; Мс_у = 73 мв 1 см; 1 = 30 см.

Находим: S_n = 1280 м; S_y = 2190 м.

12. Определение удалений вертикали самолета при перспективном фотографировании.

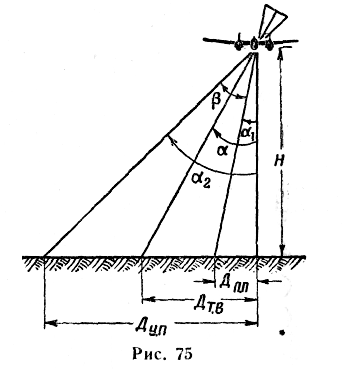

Задачи решаются по формулам (см. рис, 75)

Д_П.П = Н·tgα₁; Д_Т.В = Н·tgα; Д_У.П = Н·tgα₂;

где Д_П.П, Д_Т.В и Д_У.П — удаление вертикали самолета от переднего плана, от точки визирования и от удаленного плана соответственно.

Порядок решения (шкалы 4 и 5):

— передвигая движок, установить индекс против деления шкалы 5, соответствующего значению высоты полета Н (рис. 79);

— установить визирку по шкале 4 последовательно на деления, соответствующие значениям угла α₁, α и α ₂;

— отсчитать по визирке на шкале 5 искомые удаления вертикали самолета Д_П.П Д_Т.В и Д_У.П.

Пример. Дано: Н = 2000 м; α = 35°; β = 34°.

Находим: α₁ = 35°—17° = 18°; α ₂ = 35° + 17° = 52°;

по линейке: Д_П.П = 650 м; Д_Т.В = 1400 м; Д_У.П = 2560 м.

13. Определение интервала между экспозициями при перспективном фотографировании.

Задача решается по формулам:

– (при фотографировании в сторону);

— (при фотографировании вперед),

где t₁ — интервал между экспозициями в сек.;

Мc_П — масштаб снимка по переднему плану в м;

W — путевая скорость в м/сек;

L₁ — захват местности в м по рабочей стороне снимка (с учетом перекрытия).

Порядок решения (шкалы 1 и 2):

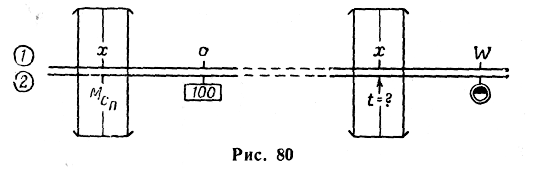

— передвигая движок, установить индекс или на деление шкалы 1, соответствующее значению α (рис. 80);

— установить визирку по шкале 2 на деление, соответствующее значению Мс_П, или по шкале 1 на деление, соответствующее значению L₁;

— передвигая движок, подвести индекс на деление шкалы 1, соответствующее скорости W в км/час;

— отсчитать по визирке на шкале 2 искомое значение t₁ в сек.

Примеры: 1) Дано: М_Сп = 75 м в 1 см; α = 18 см; W = 440 км/час.

Находим: t₁• = 11 сек.

2) Дано: l₁ = 2100 м; W = 540 км/час.

Находим: t_i = 14 сек.

14. Определение количества аэроснимков для одного маршрута при перспективном фотографировании.

Задача решается по формулам:

— (при фотографировании в сторону);

— (при фотографировании вперед);

где S — длина фотографируемого маршрута в км.

Порядок решения (шкалы 1 и 2 или 14 и 15):

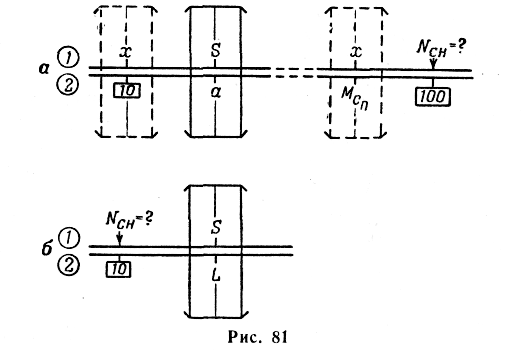

— установить визирку по шкале 1 на деление, соответствующее длине фотографируемого маршрута 5 (рис. 81, а);

— передвигая движок, установить под визирку деление шкалы 2, соответствующее значению величины α или L₁ (для второго случая);

— перевести визирку по шкале 2 до совмещения с индексом ; если была установлена величина L₁ то на шкале 1 по визирке отсчитать количество снимков N_CH (рис. 81, б);

— передвигая движок, установить под визирку деление шкалы 2, соответствующее значению Мс_П;

— отсчитать по шкале 1 против индекса или искомое значение количества снимков N_СН.

Примеры: 1) Дано: S = 14 км; α =. 16 см; Мс_П = 70 м в 1 см.

Находим: N_CH = 13.

2) Дано: S = 12 км; L₁ = 1,4 км.

Находим: N_CH = 9.

Задачи на воздушную стрельбу

1. Определение линейного относа пули или снаряда.

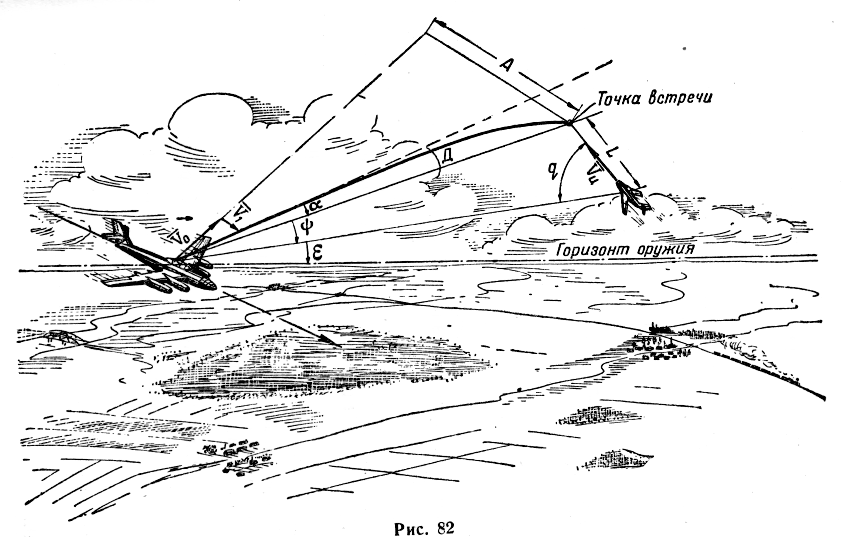

Задача решается по формуле (рис. 82)

где Д — дальность стрельбы в м;

V₁ — воздушная скорость самолета-стрелка;

V₀ — начальная скорость снаряда.

Порядок решения (шкалы 1 и 2):

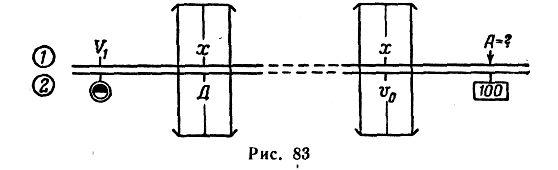

— передвигая движок, установить индекс на деление шкалы 1, соответствующее значению V₁ в км/час (рис. 83);

— установить визирку по шкале 2 на деление, соответствующее значению Д (в интервале 10—100);

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению V₀ в м/сек (в интервале 10—100);

— отсчитать на шкале 1 против индекса искомое значение относа А.

Пример. Дано: Д = 800 м; V₁ = 880 км/час = 245 м/сек; V₀ = 650 м/сек.

Находим: А = 302,0 м.

2. Определение линейного упреждения.

Задача решается по формуле (см. рис. 82):

L = V_Ц·t,

где V_Ц — скорость цели в м/сек;

t — время полета снаряда до цели в сек.

Порядок решения (шкалы 1 и 2):

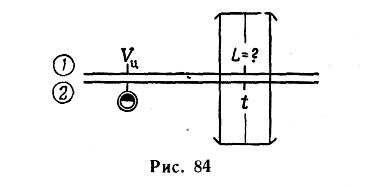

— передвигая движок, установить индекс на деление шкалы 1, соответствующее значению скорости цели V_Ц в км/час (рис. 84);

— установить визирку по шкале 2 на деление, соответствующее времени полета снаряда или пули t в сек.;

— отсчитать по шкале 1 против визирки искомое значение линейного упреждения L в м.

Пример. Дано: Vu, = 760 км/час; t = 0,68 сек.

Находим: L = 143 м.

3. Определение углового упреждения.

Задача решается по формуле (см. рис. 82)

где ψ^т — угловое упреждение в тысячных;

V_Ц — скорость цели в м/сек

t — время полета снаряда в сек.;

Д — дальность стрельбы в м;

q — курсовой угол цели.

Порядок решения (шкалы 1, 2 и 3):

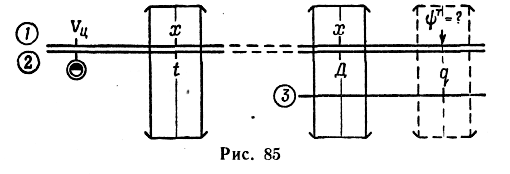

— передвигая движок, установить индекс против деления шкалы 1, соответствующего значению V_Ц в км/час (рис. 85);

— установить визирку по шкале 2 на деление, соответствующее значению t в сек.;

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению Д;

— перевести визирку на деление шкалы 3, соответствующее значению q, и отсчитать по визирке на шкале 1 (или 5) искомое значение ψ^Т.

Пример. Дано: V_Ц = 700 км/час; t = 0,74 сек.; Д = 450 м; q = 50°.

Находим: ψ^T — 245 тысячных.
