Материал: Инстр. НЛ-10м

II. Расчеты на маневрирование

14. Определение радиуса разворота по углу крена и скорости разворота.

Задача решается по формуле:

где π' — радиус разворота самолета в м

V — скорость полета самолета в м/сек;

g— ускорение силы тяжести, равное 9,81м/сек².

Порядок решения (шкалы 4, 5 и 6):

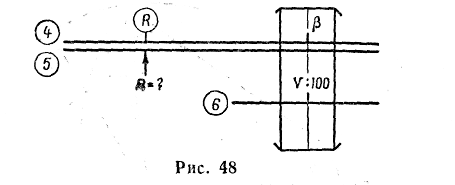

— установить визирку по шкале 6 на деление, соответствующее скорости полета самолета V* в км/час (рис. 48);_______________________________________________________

* Устанавливаемое значение V может быть уменьшено в 10 или 100 раз.

— передвигая движок, подвести под визирку деление шкалы 4, соответствующее углу крена самолета β;

— отсчитать по шкале 5 против индекса ® искомое значение радиуса разворота самолета R в км или м. (Ключ для решения этой задачи помещен на линейке, слева от шкалы 3.)

Примеры. 1) Дано: V =650 км/час; β = 15°.

Находим: R = 12,4 км

2) Дано: V — 230 км/час; β = 30°.

Находим: R = 720 м.

15. Определение времени разворота самолета с заданным радиусом и скоростью разворота

Задача решается по формулам:

где π = 3,14;

R — радиус разворота в км или м;

V — скорость разворота в км/час или м/сек;

УР — угол разворота самолета.

Порядок решения (шкалы 1 и 2):

— установить визирку по шкале 1 на деление, соответствующее скорости полета самолета V в км/час (рис. 49);

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее радиусу разворота R;

— отсчитать по шкале 2 против индекса t₃₆₀ искомое время разворота самолета на 360°.

Примеры. Дано: 1) V = 700 км/час; R = 8,5 км. Находим: t₃₆₀ = 4 мин. 35 сек.

2) Дано: V = 450 км/час; R = 6,5 км. Находим: t₃₆₀ = 5 мин. 26 сек.

3) Дано: V = 240 км/час; R = 1500 м. Находим: t₃₆₀ — 2 мин. 22 сек.

Примечания: 1. При радиусе разворота до 10 км скорость уменьшать в 10 раз и устанавливать на втором интервале шкалы 1; радиус разворота увеличивать в 10 раз и устанавливать на втором интервале шкалы 2.

2. При радиусе разворота более 10 км скорость уменьшать в 100 раз и устанавливать на первом интервале шкалы 1, а радиус разворота в км устанавливать на первом интервале шкалы 2.

Для определения времени разворота на любой угол необходимо:

— определить время разворота на 360°, как указано выше;

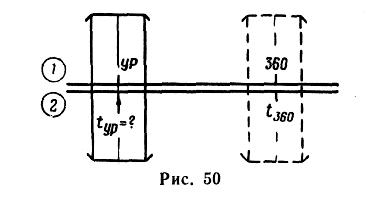

— установить визирку по шкале 1 наделение, соответствующее значению 360 (рис. 50);

— передвигая движок, подвести под визирку по шкале 2 значение времени разворота самолета на 360°;

— установить визирку по шкале 1 на величину угла разворота самолета;

— отсчитать по шкале 2 искомое значение времени разворота на заданный угол.

Пример. Дано: t₃₆₀ — 5 мин. 35 сек.; УР = 125°. Находим: t_УР= 1 мин. 56 сек.

16. Определение времени разворота самолета с заданным креном и скоростью разворота.

Задача решается по формуле

Порядок решения (шкалы 4 и 5):

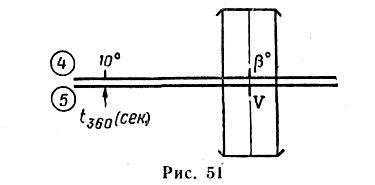

— установить визирку по шкале 5 на деление, соответствующее скорости полета V в км/час (рис. 51);

— передвигая движок, подвести под визирку деление шкалы 4, соответствующее углу крена β;

— отсчитать по шкале 5 против деления, соответствующего 10° шкалы 4, искомое время разворота самолета в сек.

Пример. Дано: V = 450 км/час; β = 15°.

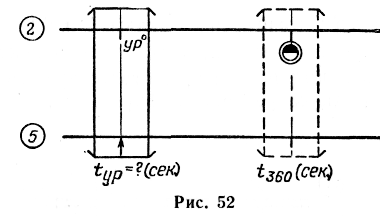

Находим: t₃₆₀ ⁼ 295 сек. = 4 мин. 55 сек. Время разворота на заданный угол в этом случае может быть определено так, как показано на рис. 52.

Пример. Дано: t₃₆₀ = 4 мин. 55 сек. = 295 сек.; УР = 210°.

Находим: t_УР= 173 сек. = 2 мин. 53 сек.

17. Определение линейного упреждения разворота.

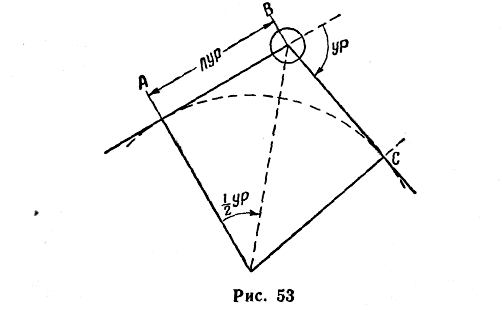

Задача решается по формуле (рис. 53):

где ЛУР — линейное упреждение разворота;

R — радиус разворота;

УР—угол разворота.

Порядок решения (шкалы 4 и 5):

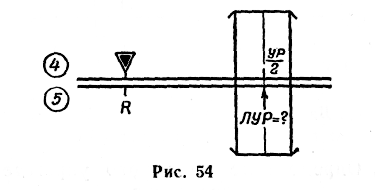

— передвигая движок, установить индекс против деления шкалы 5, соответствующего величине радиуса разворота R (рис. 54);

— поставить визирку по шкале 4 на деление, соответствующее половине угла разворота самолета ¹/₂УР;

— отсчитать по визирке искомое значение линейного упреждения разворота ЛУР.

Пример. Дано: УР = 120°; R = 9 км

Находим: ЛУР = 15,6 км.

18. Расчет минимального расстояния для возможного погашения опоздания или избытка времени

Задача решается по формуле

где S_MИH — минимальное расстояние до цели;

V — воздушная скорость полета самолета в км/час;

Vмакс — максимальная воздушная скорость в км/час;

ΔV — избыток скорости (Vмакс — V) в км/час;

Δt —максимально возможный избыток или недостаток времени.

Порядок решения (шкалы 1 и 2):

— передвигая движок, установить индекс или на деление шкалы 1, соответствующее значению V км/час (рис. 55);

— установить визирку по шкале 2 на деление, соответствующее значению V_MАKC;

— передвигая движок, подвести под визирку деление шкалы 2, соответствующее значению ΔV;

— перевести визирку на деление шкалы 2, соответствующее, значению Δt

— отсчитать по визирке на шкале 1 искомое значение S_МИН.

Пример. Дано: V = 700 км/час; V_МАКС — 950 км/нас; Δt = 3 мин.

Находим: ΔV — 250 км/час, S_MИIH = 133 км.

19. Определение времени полета на петле для погашения избытка времени.

Задача решается по формуле

где t₁ — время полета от точки начала петли до момента разворота в обратную сторону петли;

W₂ — путевая скорость при полете в обратную сторону петли;

Δt — избыток времени;

t₃₆₀ — время разворота на 360°;

V — воздушная скорость при полете на петле.

Порядок решения (шкалы 1 и 2):

— установить визирку по шкале 1 на деление, соответствующее удвоенному значению воздушной скорости V (рис. 56);

— передвигая движок, установить по визирке на шкале 2 деление, соответствующее времени (Δt – t₃₆₀) в минутах;

— установить визирку по шкале 1 на деление, соответствующее значению путевой скорости W₂;

— отсчитать по визирке на шкале 2 время полета на петле до разворота t₁.

Пример. Дано: W₂ = 650 км/час; Δt = 8 мин.; t₃₆₀= 4 мин. 25 сек.; V = 550 км/час.

Находим: Δt — t₃₆₀ — 3 мин. 35 сек.; t₁ = 2 мин. 08 сек.

20. Расчет времени встречи и догона самолетов.

Задача решается по формулам

где t_B — время встречи;

t_Д — время догона;

S — расстояние между самолетами;

V₁ и V₂ — воздушные скорости самолетов;

ΔV — разность воздушных скоростей самолетов.

Порядок решения (шкалы 1 и 2):

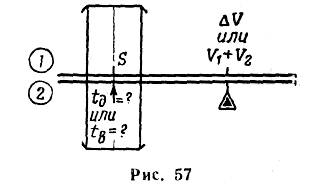

— передвигая движок, установить индекс на деление шкалы 1, соответствующее разности ΔV или сумме скоростей V₁ + V₂ (рис. 57);

— установить визирку по шкале 1 на деление, соответствующее расстоянию между самолетами S;

— отсчитать по визирке искомое время до-гона или встречи.

Пример. Дано: V₁ = 920 км/час; V₂ = 750 км/час; S = 120 км.

Находим: ΔV = 170 км/час; V₁ + V₂= 1670 км/час; t_Д = 42,4 мин.; t_В = 4 мин. 20 сек.

Задачи по бомбометанию

1. Расчет угла прицеливания.

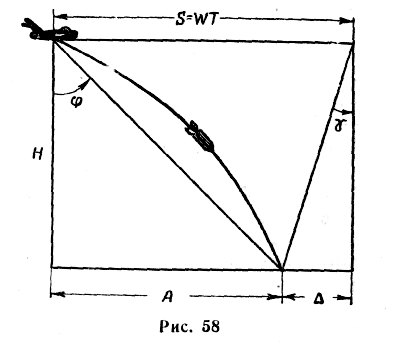

Задача решается по формуле (рис. 58)

где φ — угол прицеливания;

W — путевая скорость;

Т — время падения бомбы;

Н — высота полета;

Δ — отставание бомбы.

Порядок решения (шкалы 1, 2, 4 и 5):

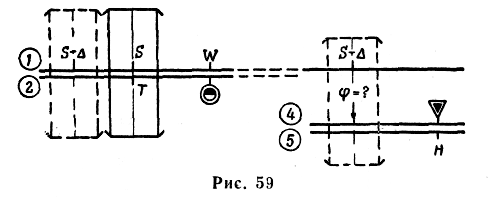

— передвигая движок, установить индекс по шкале 1 на деление, соответствующее путевой скорости W (рис. 59);

— установить визирку по шкале 2 на деление, соответствующее времени падения бомбы Т;

— отсчитать по визирке на шкале 1 значение величины S = W·T;

— сдвинуть визирку влево на величину Δ,т.е. установить визирку по шкале 1 на деление, соответствующее разности S — Δ;

— передвигая движок, установить индекс по шкале 5 против деления, соответствующего высоте полета Н;

— отсчитать по визирке на шкале 4 угол прицеливания φ.

Примеры: 1) Дано: Н = 2000 м; W = 680 км/час; Т = 22,65 сек.; Δ = 1300 м.

Находим: φ = 56°,4.

2) Дано: Н = 7500 м; W = 800 км/час; Т = 47,7 сек.; Δ = 4800 м.

Находим: φ = 37,7°.

2. Определение наклонной дальности сбрасывания бомб.

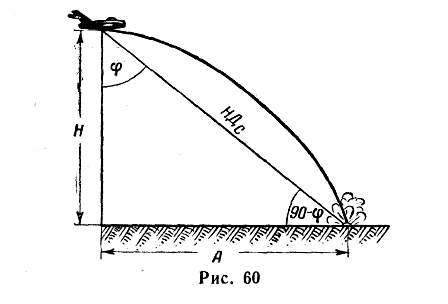

Задача решается по формулам (рис. 60)

где НД_С — наклонная дальность сбрасывания бомб;

Н — высота сбрасывания;

φ — угол прицеливания (обычно отрабатывается решающим прибором оптического прицела).

Порядок решения (шкалы 3 и 5):

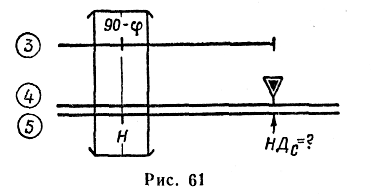

— установить визирку по шкале 5 наделение, соответствующее высоте полета самолета Н (рис. 61);

— подвести под визирку деление шкалы 3, соответствующее значению угла (90° — φ);

— отсчитать по шкале 5 против индекса искомую наклонную дальность сбрасывания

Пример. Дано: Н = 9000 м; φ = 41°; 90° — φ = 49°.

Находим: НД_С = 11 900 м.

При малых значениях углов φ для повышения точности расчета НД_С определяют по второй формуле.

Порядок решения (шкалы 3, 4 и 5):

— передвигая движок, установить индекс на деление шкалы 5, соответствующее значению Н (рис. 62);
