Продолжение таблицы А1

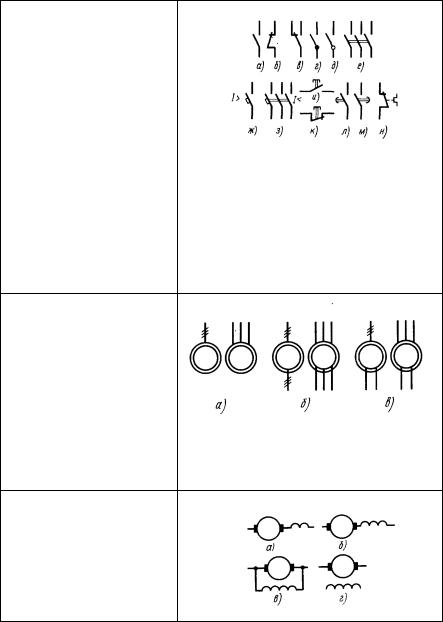

Контакты коммутационных устройств: а- замыкающий, б- размыкающий, в- переключающий, г, д, е- выключателей, ж, з- автоматов, и, к- кнопочного выключателя, л,м- реле времени (с выдержкой времени при срабатывании (л) и при возврате (м)), н- элетротеплового реле
Обозначение электрических машин переменного тока: а- асинхронных с короткозамкнутым ротором, б- асинхронных с фазным ротором, в- синхронных
Обозначение элементов машин постоянного тока: а- якоря и добавочных полюсов, б, в, г- последовательной, параллельной, и независимой обмоток возбуждения
306
|
|
Окончание таблицы А1 |
|
|
|
Электротехнический элемент |
Условное графическое обозначение |
|
|
|
|
Обозначение |
катушек |
|
контакторов и реле (а), с указанием |
|
|
обмотки тока (б) и напряжения (в) |
|
|
Обозначение резисторов: а- нерегулируемый, б - регулирируемые.
Обозначение полупроводниковых приборов и источников света: а- диода, б- стабилитрона, в- транзистора, г- тиристора, д- лампы накаливания
307
|
|
|
Таблица А2 |
|
Буквенные коды электрических элементов |
||
|
|
|
|
Обозначение элементав однобуквенном |
Обозначение элементав дваухбуквенном коде |
Функциональное обозначение буквы( русские) |
Вид элемента (устройства) |
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
А |
|
У |
Устройство (общее обозначение), усилитель, |
|
AD |
ПУ |
регулятор |
|
AJ |
ОУ |
Полупроводниковый усилитель |
|
AP |
|
Операционный усилитель |
|
AA |
РТ |
Панель (плата) монтажная |
|
AR |
РС |
Регуляторы: тока |
|
AQ |
РП |
скорости |
|
|
|
положения |
B |
|
|
Преобразователи (датчики) неэлектрических |
|
|
|
величин в электрические (кроме генераторов и |
|
|
|
источников питания) и наоборот. |
|
BE |
СП |
Сельсин (резольвер, энкодер) приемник |
|
BC |
СД |
Сельсин (резольвер, энкодер датчик |
|
BQ |
ДП |
Датчики: положения |
|
BR |
ТГ |
частоты вращения (тахогенератор) |
|
BV |
|
скорости |
С |
|
|
Конденсаторы |
D |
|
|
Элементы логические, интегральные схемы |
|
DA |
|
Аналоговые микросхемы |
|
DD |
|
Цифровые микросхемы, логические элементы |
|
DS |
|
Устройства хранения цифровой информации |
|
DT |
|
Устройства задержки |
Е |
|
|
Элементы различные, для которых не |
|
|
|
установлено буквенное обозначение |
|
EH |
Эн |
Элемент нагревательный |
|
EL |
Л |
Электрическая лампа |
308
|
|
|
|
Продолжение таблицы А2 |
|
F |
|
|
Элементы и устройства защитные |
||
|
FA |
РМ |
Максимально – токовое реле (элемент |
||
|
|
|
мгновенного действия) |
|
|
|
FP |
РТ |
Реле тепловое (элемент инерционного действия) |
||
|
FV |
РН |
Реле напряжения защитное (например, |
||
|
FU |
Пр |
минимальное) |
|
|
|
FS |
|
Предохранитель плавкий |
|
|
|
|
|
Элемент мгновенного и инерционного действия |
||
G |
|
|
Генераторы, источники питания |
|
|
|
GB |
|
Батарея |
|
|
H |
|
|
Устройства индикаторные и сигнальные |
||
|
HA |
Зв |
Прибор звуковой сигнализации |
|
|
|
HL |
ЛС |
Прибор световой сигнализации (лампа |
||
|
|
|
сигнальная) |
|
|
К |
|
|
Реле, контакторы, пускатели |
|
|
|
KA |
РТ |
Реле токовое |
|
|
|
KV |
РН |
Реле напряжения |
|
|
|
KK |
РТ |
Реле тепловое |
|
|
|
KT |
РВ |
Реле времени |
|
|
|
KP |
РП |
Реле поляризованное |
|
|
|
KH |
БР |
Реле указательное (блинкерное) |
|
|
|
|
РОП |
Реле обрыва поля |
|
|
|
|
РНТ |
Реле нулевого тока |
|
|
|
|
РУ |
Реле ускорения |
|
|
|
|
РБ |
Реле блокировочное |
|
|
|
|
РП |
Реле промежуточное |
|
|
|
|
РФ |
Реле форсировочное |
|
|
|
KM |
|
Контактор, магнитный пускатель |
|
|
|
|
Л,В,Н |
Контакторы: линейный, вперед, назад, |
||
|
|
У,Т,Д, |
ускорения, |
торможения, |
динамического |
|
|
П |
торможения, |
|
|
|
|
|
противовключения |
|
|
L |
|
|
Индуктивности, реакторы |
|
|
М |
|
Д |
Элетродвигатели |
|
|
|
|
АД,СД |
Двигатели: асинхронный, синхронный |
||
|
|
ДПТ |
Двигатель постоянного тока |
|
|
|
|
МДП |
Машина двойного питания |
|
|
|
|
ШД |
Шаговый двигатель |
|
|
|
|
ЛД |
Линейный двигатель |
|
|
309
Продолжение таблицы А2
P |
|
|
Приборы и устройства измерительные и |
|||
|
|
|
испытательные, |
указывающие, |
||
|
|
|
регистрирующие, дифференцирующие |
|
||
|
PA |
A |
Амперметр |
|
|
|
|
PV |
V |
Вольтметр |
|
|
|
|
PW |
W |
Ваттметр |
|
|
|
|
PC |
СИ |
Счетчик импульсов |
|
|
|
|
PF |
Hz |
Частотомер |
|
|
|
Q |
|
|
Устройства |
механические |
сильноточные |
|
|
|
|
коммутирующие в силовых цепях |
|
|
|
|
QF |
АВ,В |
Автоматический выключатель (автомат) |
|
||
|
QS |
Р |
Разъединитель |
|
|
|
|
Q |
ВВ |
Выключатель высокого напряжения |
|
||
R |
|
|
Резисторы |
|
|
|
|
RP |
П |
Потенциометр |
|
|
|
|
RS |
Ш |
Шунт измерительный |
|
|
|
|
RK |
|
Терморезистор |
|
|
|
|
RT |
|
Термистор |
|
|
|
|
RU |
|
Варистор |
|
|
|
S |
|
|
Устройства |
коммутационные |
для |
цепей |
|
|
|
управления, контроля, сигнализации и |
|||
|
SA |
В |
измерительных |
|
|
|
|
SF |
ВА |
Выключатель |
(переключатель) |
цепей |
|
|
SB |
Кн |
управления |
|
|
|
|
SQ |
ВП |
То же, автоматический |
|
|
|
|
|
ВК |
Выключатели: кнопочный |
|
|
|
|
SM |
КК |
положения |
|
|
|
|
|
КУ |
конечный |
|
|
|
|
|
|
Командоконтроллер |
|
|
|
|
|
|
Ключ управления |
|
|
|
T |
|
Тр |
Трансформаторы: |
|
|
|
|
TA |
ТТ |
тока |
|
|
|
|
TV |
ТН |
напряжения |
|
|
|
|
TM |
ТС |
силовой |
|
|
|
|
TC |
ТУ |
цепей управления |
|
|
|
|
TR |
АТ |
автотрансформатор |
|
|
|
310
