Данная энергия распространяется вместе с волной со скоростью света. Мгновенный поток энергии через единичную площадку (плотность потока) равна:

Π wмгн V .

По определению вектор П=E×H называют − вектором Пойтинга. Его смысл соответствует мгновенной плотности потока энергии электромагнитных волн. (Часто эту величину обозначают буквой S=E×H)

Интенсивностью электромагнитной волны называют модуль вектора Пойтинга, усредненный за один период:

8.3 Фазовая и групповая скорость электромагнитной волны

Напомним, что скорость распространения V бесконечной синусоидальной волны называется фазовой скоростью.

Эта скорость V является скоростью перемещения точек одинаковых фаз у бесконечной синусоиды. Из условия постоянства фазы ( ∙t-k∙x+ )=const, следует, что фазовая скорость:

V dxdt ωk

Ввакууме фазовая скорость всех электромагнитных волн не зависит от их частоты и равна c=3∙108м/с.

Вреальных средах фазовая скорость распространения волн зависит от их частоты. Это явление называется дисперсией.

Реальная волна ограничена как во времени, так и в пространстве. Типичный пример ограниченной волны – локальный одиночный экстремум, «горб» (см. рис. 8.2). Оказывается, что скорость распространения такого «горба» отличается от фазовой.

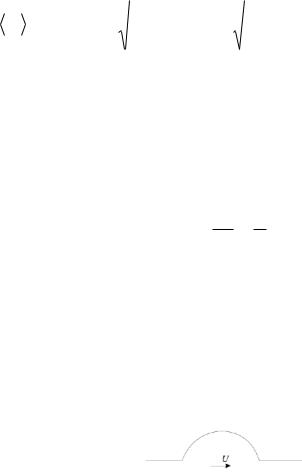

Рисунок 8.2 − Пример ограниченной волны

Групповой скоростью U называют скорость распространения локальных экстремумов (например, одиночного «горба», см. рис. 8.2.). С этой скоростью переносится и информация, передаваемая волной. У синусоидальной волны групповая скорость равна фазовой U=V. Оказывается, что, в случае наличия дисперсии, т.е., если фазовая скорость волны V зависит от длины волны , групповая скорость U отличается от фазовой V и может быть вычислена по формуле:

Именно с групповой скоростью U распространяется информация и энергия волны.

8.4Образование стоячих волн. Поведение волн на границе двух сред

Влинейных средах волны распространяются независимо друг от друга. Это принцип суперпозиции. Если навстречу друг другу распространяются две синусоидальные волны (см. рис. 8.3):

и

при их сложении (наложении) образуется стоячая волна:

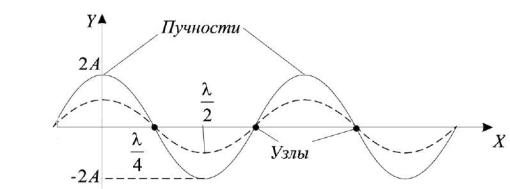

Рисунок 8.3 − Стоячая волна, образованная сложением двух встречно распространяемых колебаний

В такой волне координаты максимумов и нулей не перемещаются в пространстве, волна «стоит» на месте (см. рис. 8.3).

Нули стоячей волны называются узлами. В узлах cos(2π∙x/λ)=0. Условие узла: x=λ/4+n∙λ/2, где n − целое число.

Точки максимальных амплитуд стоячих волн называют пучностями. В

пучностях cos(2π∙x/λ)=1, координаты пучности x=n∙λ/2, где n − целое число. Если волна отражается от границы с более плотной средой, то в

результате сложения прямой и отраженной волн на границе получается узел (пример: гитарная струна). При этом отраженная волна меняет свою фазу в месте отражения на противоположную (потеря полуволны).

При отражении от менее плотной среды фаза отраженной волны не меняется, поэтому прямая и отраженная волны в точке отражения складываются в фазе. На границе получается пучность. Этот пример изображен на рис. 8.3.

67

В заключение отметим, что свойства волн являются универсальными. Изучая свойства волн в акустике, полученные закономерности можно перенести на оптику или на поверхностные волны в море. В частности потеря полуволны при отражении от более плотной среды выполняется и для электромагнитных волн.

Из уравнений Максвелла можно показать, что при падении электромагнитной волны на плоскую границу двух сред выполняются законы отражения и преломления.

Во-первых, волновой вектор k падающей на плоскость раздела волны, а также волновые векторы k/ у отраженной волны и вектор k// у преломленной волны лежат в одной плоскости, которую называют плоскостью падения. Напомним, что плоскость падения формируется вектором нормали n к плоскости раздела в точке падения и волновым вектором k, который имеет направление распространения падающей волны (см. рис. 8.4).

Рисунок 8.4 – Пример выполнения законов преломления и отражения

Закон отражения заключается в том, что угол падения α, между падающим лучом k и нормалью к плоскости раздела, равен углу отражения (между нормалью и вектором k/, см. рис. 8.4).

Закон преломления связывает угол падения α с углом преломления β (между нормалью и вектором k//):

n1 sinα n2 sinβ

или в более привычном виде:

где n1=(ε1∙μ1)1/2, n2=( ε2∙μ2)1/2 − показатели преломления первой и второй среды, соответственно. Напомним, что ε1 и ε2 – диэлектрические проницаемости первой и второй среды, соответственно; μ1 и μ2 – магнитные проницаемости сред.

68

ПРИЛОЖЕНИЕ 1. ДОКАЗАТЕЛЬСТВО ТЕОРЕМЫ

ОСТРОГРАДСКОГО-ГАУССА

Докажем теорему Остроградского-Гаусса на примере точечного заряда.

Окружим точечный заряд q воображаемой сферой радиуса r. Найдём общий поток ФЕ через эту сферу S, (см. рис. П1.1).

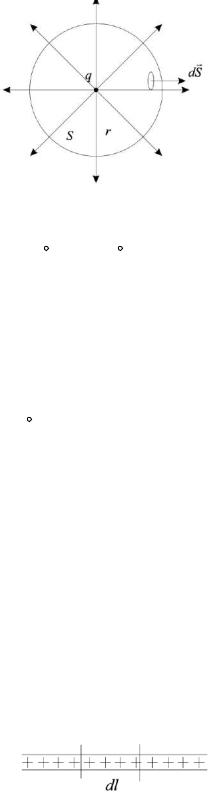

Рисунок П1.1 − Окружение точечного заряда q воображаемой сферой радиуса r

Для точечного заряда теорема Остроградского-Гаусса доказана.

Можно показать, что для произвольной замкнутой поверхности поток будет тем же. На основе принципа суперпозиции теорему Гаусса легко обобщить на произвольное число зарядов.

ПРИЛОЖЕНИЕ 2. ПРИМЕНЕНИЕ ТЕОРЕМЫ

ОСТРОГРАДСКОГО – ГАУССА К РАСЧЁТУ ПОЛЕЙ

69

Рисунок П2.1 − Пояснение к определению линейной плотности товара

Физический смысл τ − это заряд, приходящийся на единицу длины (см.

рис. П2.1).

Поверхностная плотность заряда σ по определению равна:

Рисунок П2.2 − Пояснение к определению поверхностной плотности товара

Физический смысл σ - это заряд, приходящийся на единицу площади поверхности (см. рис. П2.2).

Применим теорему к расчету полей различных распределенных зарядов.

Задача. Найти электрическое поле вокруг бесконечного заряженного тонкого проводника. Линейная плотность заряда τ.

а) Рассмотрим, как направлен вектор E? Из симметрии следует, что вектор E перпендикулярен к проводнику.

б) Используем Теорему Остроградского-Гаусса, где в качестве поверхности S возьмём воображаемый цилиндр, (см. рис. П2.3):

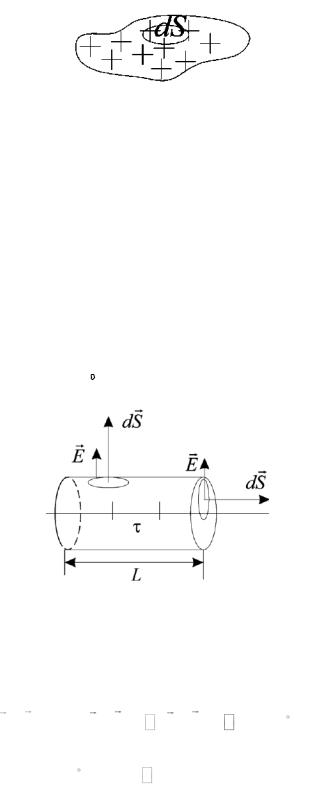

Рисунок П2.3 − Окружаем часть заряженной нити воображаемым цилиндром радиуса r
