Материал: description

26

-зона обслуживания (размер зоны обслуживания в мм. X и Y) (используется для формирования чертежей общего вида; вместо зон обслуживания могут быть заданы габариты аппарата);

-дополнительные атрибуты, адаптируемые для различных пользователей.

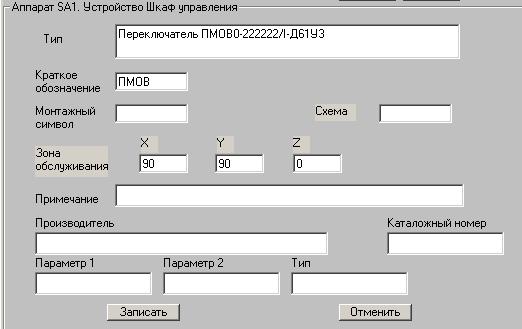

Рис. 3.2. Редактирование описания аппарата

Дополнение и изменение БД технических характеристик приборов может осуществляться непосредственно при выборе аппаратов из БД по кнопкам Новый -

Редактировать - Удалить.

Для облегчения поиска описания аппарата при выборе из базы данных можно сначала задать вид оборудования. После этого в левом окне выдаются только соответствующие типы оборудования. Для выбранного типа выдается список имеющихся в базе описаний аппаратов.

27

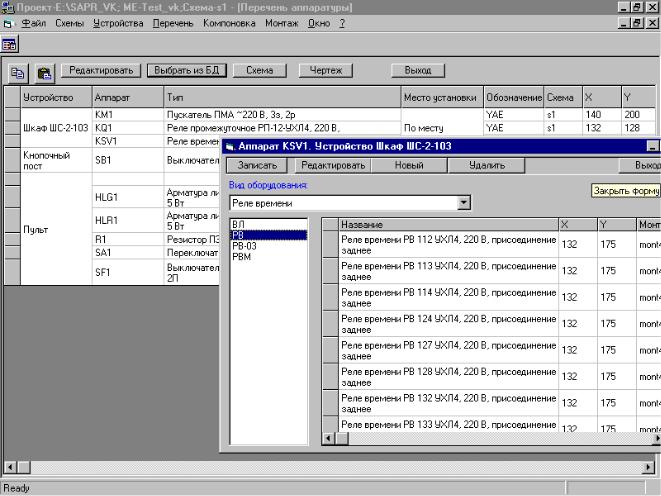

Рис. 3.3. Ввод описания аппарата из базы данных

28

4. ПРОЕКТИРОВАНИЕ КОМПЛЕКТНЫХ УСТРОЙСТВ

САПР ЦВК позволяет разрабатывать документацию на нетиповые панели и шкафы КРУ, включающую принципиальную электрическую схему, перечень аппаратов, схему общего вида, таблицу надписей, ряды зажимов, монтажную схему.

Вобщем случае исходной информацией является принципиальная схема. На ее основе формируется перечень аппаратов. При формировании перечня кроме наименований аппаратов задаются размеры их зон обслуживания по ширине и высоте, необходимые для формирования общего вида НКУ; имена чертежей, в которых хранятся монтажные символы (для построения монтажных схем); краткое обозначение типа (используется на схемах компоновки и в монтажных схемах).

При формировании общего вида комплектного устройства проектировщик выбирает тип и габариты металлоконструкции. Ряд зажимов и связи между приборами (для монтажной схемы) формируются автоматически по принципиальной схеме с учетом размещения аппаратов на общем виде и, при необходимости, могут быть откорректированы "вручную".

Вряде случаев, например, при использовании типовых блоков в схемах подключения, нет необходимости разрабатывать весь комплект документов, а нужно лишь использовать ряд зажимов. Для этих целей в программе предусмотрена возможность "ручного" формирования ряда зажимов.

4.1. Управление проектом.

При запуске программы проектирования комплектных устройств (КУ) перед пользователем появляется меню, содержащее пункты:

-" ФАЙЛ " - выбор проекта (устройства) для работы или начало нового;

-" СОСТАВ " - ввод и просмотр данных о монтажных единицах (блоках) проектируемого устройства;

-" СХЕМА " - рисование принципиальных схем;

-" ПЕРЕЧЕНЬ - формирование перечня аппаратов;

-" КОМПОНОВКА " - формирование схемы общего вида;

-" МОНТАЖ " - формирование ряда зажимов и монтажной схемы;

-" СПЕЦИФИКАЦИЯ " – на КУ.

В верхней строке экрана высвечивается название проекта и обрабатываемого в текущий момент КУ. Обычно при входе в программу текущим является устройство, с которым пользователь работал в предыдущем сеансе.

4.1.1. ФАЙЛ.

В этом режиме осуществляется выбор (или создание нового) проекта и устройства для

работы.

Предполагается, что устройства, относящиеся к конкретному проекту хранятся в отдельном каталоге на диске. Поэтому при создании нового проекта программа запрашивает имя каталога. В этот каталог автоматически заносится файл PROJME.MDB, в котором хранится список устройств проекта. Чтобы открыть существующий проект, нужно войти в каталог проекта и выбрать файл PROJME.MDB. (Аналогично п.1.2.1)

При создании новых устройств, для каждого устройства внутри каталога проекта создается свой каталог, одноименный с обозначением устройства. В него автоматически

29

заносится файл базы данных с именем - обозначение_устройства.MDB, а в дальнейшем - файлы чертежей устройства.

При выборе Устройства на экран выдается перечень разрабатываемых (или разработанных) устройств текущего проекта и перечень возможных действий:

-выбор подсвеченного устройства;

-редактирование названия;

-начать новое устройство;

-удалить устройство из базы данных;

-импортировать проект устройства из другого для разработки по прототипу.

При начале нового устройства программа запрашивает его обозначение и название.

4.1.2. Описание монтажных единиц (" СОСТАВ ").

При выборе МЕ на экран выдается перечень определенных для разрабатываемого устройства монтажных единиц, и перечень возможных действий:

-редактирование названия;

-добавить новую МЕ;

-удалить описание МЕ;

-импортировать фрагмент схемы для данной МЕ из полной схемы монтажной единицы

(см. п.4.5);

-импортировать кабели для данной МЕ из полной схемы монтажной единицы.

При описании новой МЕ программа запрашивает ее обозначение и название.

4.1.3. Черчение схемы.

При выборе "СХЕМА" выдается список листов схемы КУ, и, при выборе нужного листа он автоматически загружается в AutoCAD.

Рисование (редактирование) принципиальных схем осуществляется также, как было описано ранее (см. п.2).

4.1.4. "ПЕРЕЧЕНЬ"

Работа с перечнем аппаратов осуществляется как было описано ранее (см. п.3).

4.1.5. Компоновка оборудования.

Компоновка оборудования на панели или в шкафу осуществляется на основе информации о зонах обслуживания аппаратов, заведенных при формировании перечня.

При входе в режим компоновки программа проверяет, для всех ли аппаратов заданы зоны обслуживания. Если нет, то выдается список аппаратов с неопределенными зонами. Их можно вводить непосредственно в этом режиме по кнопке Редактировать, или перейти в режим Перечень для отбора аппаратов и определить их с помощью редактирования.

Если для каких-то позиционных обозначений аппаратов, имеющихся на схеме, не заданы наименования, то эти аппараты считаются внешними для данного устройства и в компоновке не участвуют. Для них зоны обслуживания не запрашиваются.

Если зона обслуживания аппарата не задана, то он в компоновке не участвует.

30

Когда зоны всех используемых аппаратов определены, загружается AutoCAD с меню компоновки (см. п.4.2). Переход в AutoCad осуществляется по кнопке Чертеж.

По команде Создать по прототипу предусмотрена возможность использовать при компоновке в качестве шаблона ранее созданные чертежи общих видов или конструкций панелей или шкафов. По этой команде предлагается выбрать файл прототипа. В качестве прототипов могут использоваться любые чертежи компоновок.

Если зоны обслуживания или перечень аппаратов были изменены после того, как общий вид был сформирован, то при входе в чертеж измененные аппараты автоматически модифицируются.

4.1.6. Монтаж

В этом режиме производится формирование рядов зажимов, монтажных схем и схем подключения кабелей, а также их автоматическое рисование в AutoCad.

При редактировании рядов зажимов разворачивается экран редактирования в виде изображения ряда зажимов и список доступных пользователю команд и клавиш их выполнения.

Монтажные схемы формируются автоматически на основе подключения элементов на принципиальной схеме с учетом корректировок при создании клеммника. При черчении монтажных схем используются чертежи монтажных символов, ссылки на которые формируются при выборе оборудования. Если монтажный символ какого-то аппарата не задан, то на схеме чертится таблица монтажа без символа.

4.1.7. Примерная последовательность действий.

а) Создать (или открыть) проект.

б) Создать (или выбрать) устройство в выбранном проекте.

в) Описать состав устройства (список монтажных единиц или блоков). Здесь же для каждой МЕ могут быть импортированы схемы и кабели из полных схем МЕ. Если устройство не имеет составных частей, состав может не задаваться.

г) Создать (или выбрать) лист схемы. После этого осуществляется автоматический переход а AutoCad.

д) Нарисовать схему, отнести аппараты к устройствам, и нажать в меню “В ПРОЕКТ”. е) Заполнить перечень аппаратов.

ж) Провести компоновку аппаратуры на выбранной конструкции и нажать в меню “В ПРОЕКТ”.

з) Создать и отредактировать ряды зажимов и монтажную схему. е) Создать схему подключения.

Естественно, что процесс проектирования ведется итерационно, и к каждому пункту приходится обращаться многократно.

4.2 Компоновка оборудования

Компоновка оборудования производится в среде AutoCad. Управление компоновкой осуществляется специальным подменю КОМПОНОВКА, содержащим следующие команды:

Шкаф - компоновка шкафа;
