Если Вы работаете с готовыми чертежами, то файл шрифта аналогично можно поменять в любом конкретном чертеже.

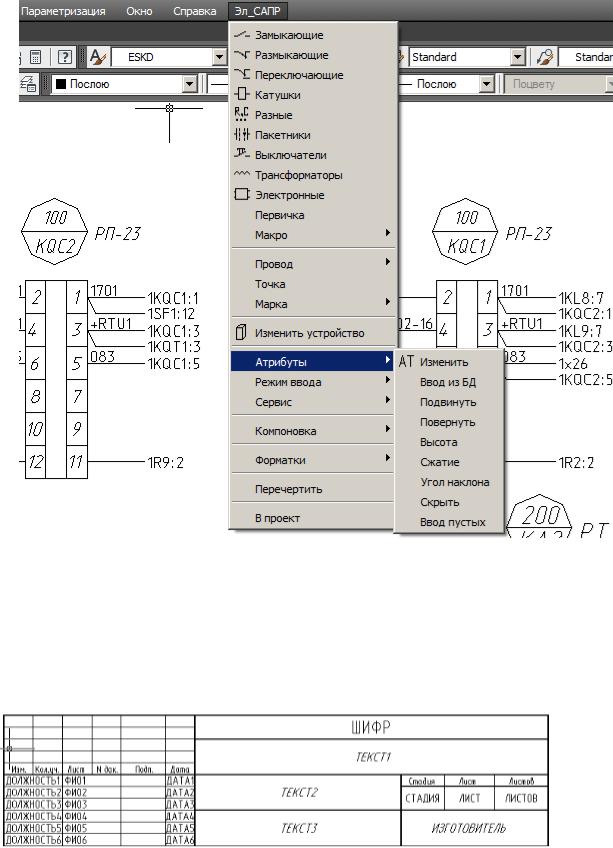

Высоту, угол наклона, степень сжатия текстов в любой части чертежа можно поменять через графическое меню САПР ЦВК.

12.2. Автоматическое заполнение штампа

Заполнение штампа во многом зависит от стандарта организации или правил для конкретного проекта. Поэтому часто проще включать в проект заранее подготовленную “болванку”. Для стандартных ситуаций можно воспользоваться средствами программы. Штамп будет заполняться, только если будет задан шифр в описании монтажной единицы.

Исходные заготовки:

Блок штампа c атрибутами в чертеже shbig1.dwg.

67

Заготовка для вставки в чертежи в shbig21.dwg (вставленный блок shbig1.dwg). Здесь она может быть заполнена в нужном виде.

Если аналогичный файл поместить в каталог монтажной единицы, то за основу в этой МЕ будет браться он. Если в программе САПР ЦВК какое-то поле штампа не задано (оставлено пустым), то остаѐтся заполнение из шаблона.

Название проекта заносится в ТЕКСТ1.

Поля для штампа в описании МЕ.

Название идѐт в ТЕКСТ2. Остальные по названиям.

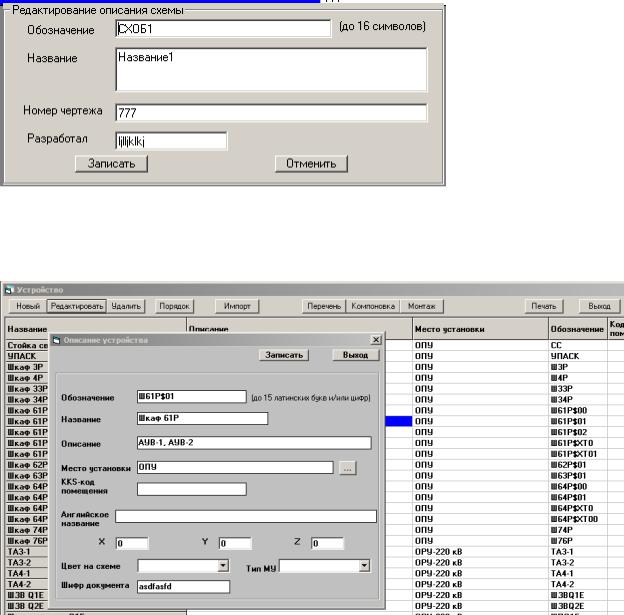

Поля для штампа в описании схем.

68

Название идѐт в ТЕКСТ3. Если задать номер чертежа, то он будет заноситься в штамп вместо шифра с МЕ. Если задать разработал, то он будет заноситься в штамп вместо разработал с МЕ.

Предусмотрена возможность задать шифр документа для каждого устройства.

Если его заполнить, то для клеммников в штамп будет выводиться этот шифр, а в название чертежа (ТЕКСТ3) – название устройства.

В автоматически формируемых чертежах штампы заполняются автоматически.

Для принципиальной схемы и схемы кабельных связей нужно сначала внести в чертѐж стандартные штампы. При повторных входах они будут заполняться автоматически.
