Схемы кабельных связей и кабельные журналы отражают номенклатуру, длины, трассы прокладки и адреса привязки кабелей. Схемы подключения рядов зажимов определяют непосредственное подключение жил кабелей к рядам зажимов устройств.

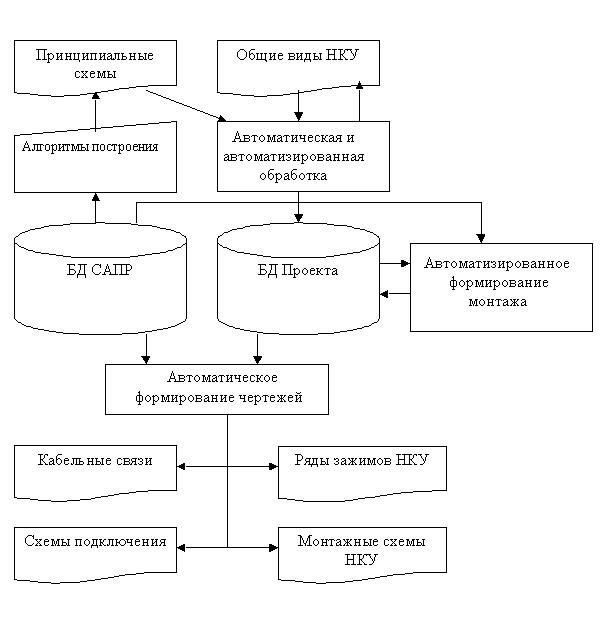

На рис.4 показана методика автоматизированного проектирования в рамках САПР

ЦВК.

Основой системы автоматизированного проектирования являются:

-библиотека условных графических обозначений элементов схем, графическотекстовые базы данных электрических аппаратов, библиотеки проводов, кабелей, наконечников проводов;

-система управления проектом, которая обеспечивает простую и логичную последовательность этапов проектирования, сокращая время получения выходной документации, а также систематизированное хранение информации, обеспечивая быстрый доступ к документам.

Подготовленная в САПР полная схема является не просто набором чертежей, но и содержит информацию о соединениях всех элементов. С перечнем аппаратуры связаны данные

7

о зонах обслуживания аппаратов. Это позволяет использовать ее для создания других документов.

При проектировании НКУ, после подготовки принципиальной схемы, выбирается металлоконструкция и производится компоновка аппаратов (размеры аппаратов хранятся в базе данных проекта и контуры аппаратов автоматически заносятся в чертеж) для формирования общего вида НКУ. По схеме и общему виду программа формирует ряды зажимов, которые при необходимости могут быть откорректированы. Монтажная схема выдается автоматически.

После распределения аппаратов по НКУ автоматически формируются кабельные связи, которые в дальнейшем могут быть скорректированы проектировщиком. По ним автоматически создаются чертежи кабельных связей, схемы подключения рядов зажимов, кабельный журнал.

Базы данных проектов автоматически становятся частью базы данных САПР за счет возможностей импорта проектных решений:

-импорт из полных схем принципиальных схем отдельных НКУ для формирования задания заводу;

-импорт проектов щитовых устройств в полные схемы для их привязки к другому оборудованию с последующим формированием кабельных связей и схем подключения.

В состав САПР ЦВК входят две подсистемы:

-SAPR_VK – для подготовки проектов, состоящих из различных устройств;

-NKU_VK – для проектирования отдельных низковольтных комплектных устройств (панелей, шкафов и т.п.).

8

1. ПОДГОТОВКА ПОЛНЫХ ПРИНЦИПИАЛЬНЫХ СХЕМ ВТОРИЧНЫХ ЦЕПЕЙ

1.1. Структура проекта.

При разработке полных принципиальных схем вторичных цепей электроустановок проект принято разбивать на монтажные единицы (функциональные группы), например, общестанционный трансформатор, линия, блок генератор - трансформатор, электродвигатель дымососа и т.п.

Поэтому в САПР ЦВК полные схемы формируются для монтажных единиц (МЕ). Проект представляет собой каталог, содержащий подкаталоги с документацией для МЕ.

При начале нового проекта программа запрашивает название (имя каталога) и описание проекта. Имена каталогов и подкаталогов не должны содержать пробелов и спецсимволов. Пример названия проекта: C:\ТЭЦ-ХХ_NNЭнерго.

Полная схема монтажной единицы может состоять из нескольких схем различного назначения, например, цепи защиты, цепи сигнализации, цепи управления и т.д. Каждая схема может быть выполнена на нескольких листах.

Каждой МЕ и каждой схеме в рамках МЕ дается обозначение (из латинских букв и цифр) и название. Имена листов формируются автоматически и состоят из обозначения соответствующей схемы плюс номер листа (01,02 ...).

Перечень аппаратов составляется для каждой схемы. Кабельные связи формируются в рамках монтажной единицы.

Физически вторичные цепи реализуются с помощью панелей, шкафов и прочих устройств, объединяемых кабелями. Представленные на схеме аппараты (реле, переключатели и другие) могут быть расположены на различных устройствах (на панелях, в шкафах), которые используются в данной МЕ. Для каждого устройства дается обозначение, помещение, где оно установлено (БЩУ, КРУ-6кВ, ...), название (Панель 1, Шкаф 12, ...) и его расшифровка. Эта информация в дальнейшем используется при формировании кабельных связей.

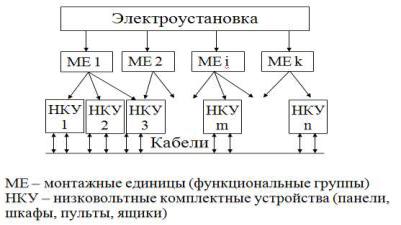

Структура проекта для монтажной единицы приведена ниже.

9

Монтажная единица (Обозначение: OBT01, Название: Общестанционный трансформатор)

1.2. Управление проектом.

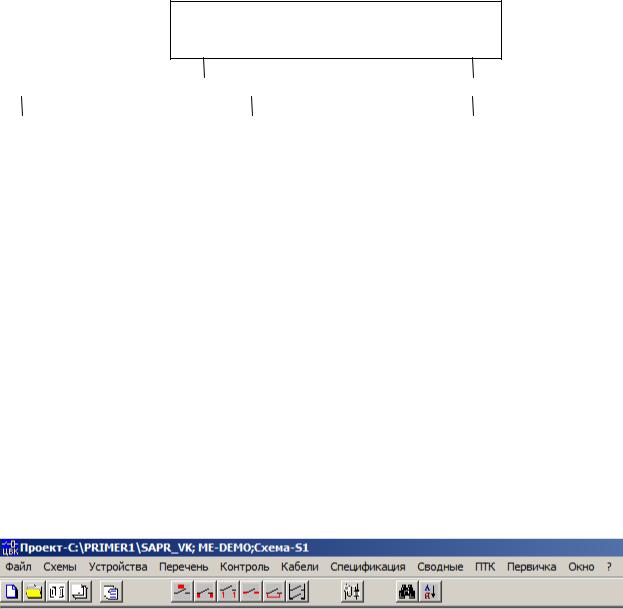

При запуске программы построения схем перед пользователем появляется меню, содержащее пункты:

-" ФАЙЛ " - выбор (или начало нового) проекта или переход к другой монтажной

единице;

-" СХЕМЫ " - выбор (или начало новой) схемы и листа (рисование принципиальных схем), настройка файловой системы;

-" УСТРОЙСТВА " - ввод и просмотр данных об устройствах (панелях. шкафах), проектирование устройств;

-" ПЕРЕЧЕНЬ" - формирование перечня аппаратов;

-" КОНТРОЛЬ " - контроль ошибок в схеме;

-" КАБЕЛИ " - формирование кабельных связей по схеме;

-" СПЕЦИФИКАЦИЯ " – подготовка сводных спецификаций;

-" СИГНАЛЫ " – просмотр таблицы сигналов;

-" СВОДНЫЕ " – формирование сводных документов по всем МЕ проекта (общая потребность кабеля разного типа, опись схем, типы аппаратов);

10

-" ПТК " – формирование структуры ПТК, таблиц подключения сигналов;

-" ПЕРВИЧКА " – работа с главной схемой электроустановки.

Под меню расположена панель быстрого доступа к основным командам меню.

Взаголовке окна программы высвечиваются обозначения проекта, монтажной единицы

исхемы, разрабатываемых в текущий момент. Обычно при входе в программу текущими являются названия, с которыми пользователь работал в предыдущем сеансе. В каждый момент времени проектировщик может работать с одной схемой.

1.2.1. Файл (выбор проекта и монтажной единицы)

В этом режиме осуществляется выбор (или создание нового) проекта и монтажной единицы.

Каждый проект хранится в отдельном каталоге на диске. Поэтому при создании нового проекта программа запрашивает имя каталога (не должно содержать пробелов и спецсимволов). В этот каталог автоматически заносится файл PROJME.MDB, в котором хранится список МЕ проекта.

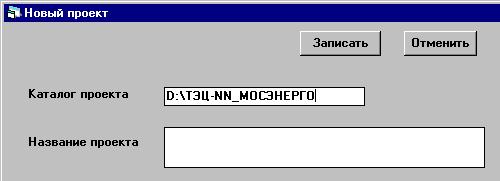

Рис.1.1. Создание нового проекта.

Чтобы открыть существующий проект, нужно войти в каталог проекта и выбрать файл оглавления проекта PROJME.MDB, содержащий описание монтажных единиц проекта.
