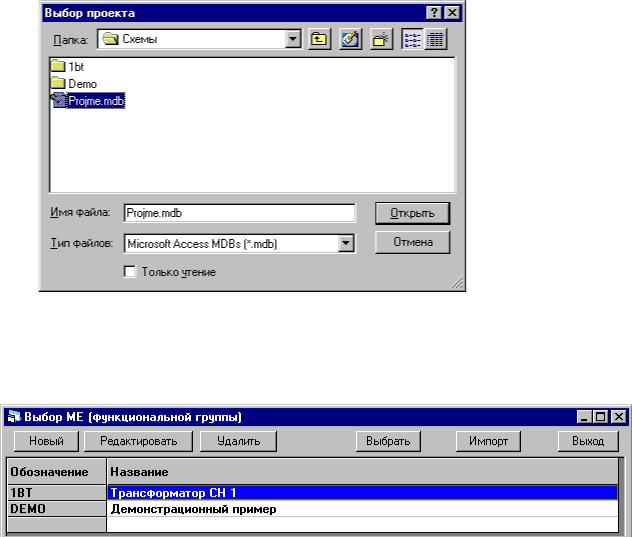

Рис.1.2. Выбор проекта.

После открытия проекта (или создания нового) автоматически открывается форма для работы с монтажными единицами. Эта же форма открывается для перехода к другой МЕ в рамках текущего проекта.

Рис.1.3. Выбор монтажной единицы.

По кнопке Новый вводится новая МЕ в проект. При создании новых МЕ, для каждой МЕ внутри каталога проекта создается свой каталог, одноименный с обозначением МЕ (не должно содержать пробелов и спецсимволов). В него автоматически заносится файл базы данных с именем - обозначение_МЕ.MDB, а в дальнейшем - файлы чертежей схем МЕ.

По кнопке Редактировать осуществляется редактирование названия указанной МЕ. По кнопке Удалить осуществляется удаление из проекта названия указанной МЕ. При

этом каталог МЕ с диска не удаляется. Удаление каталога осуществляется средствами

WINDOWS.

По кнопке Выбрать (или по двойному щелчку мыши) указанная МЕ становится текущей, и осуществляется переход с выбору схемы.

По кнопке Импорт в указанную МЕ могут быть скопированы данные из любой другой МЕ любого проекта для использования в качестве прототипа.

ВНИМАНИЕ! Базы данных проектов хранятся в формате СУБД ACCESS. При длительной работе они имеют тенденцию к «разбуханию». Поэтому периодически целесообразно их сжимать. Для этой цели можно открыть базу данных проекта с помощью MS ACCESS и провести соответствующую операцию (сжать и восстановить базу данных).

12

1.2.2. Схемы

Позволяет выбирать схемы и листы для работы.

При выборе Схемы МЕ на экран выдается перечень схем, определенных для данной

МЕ.

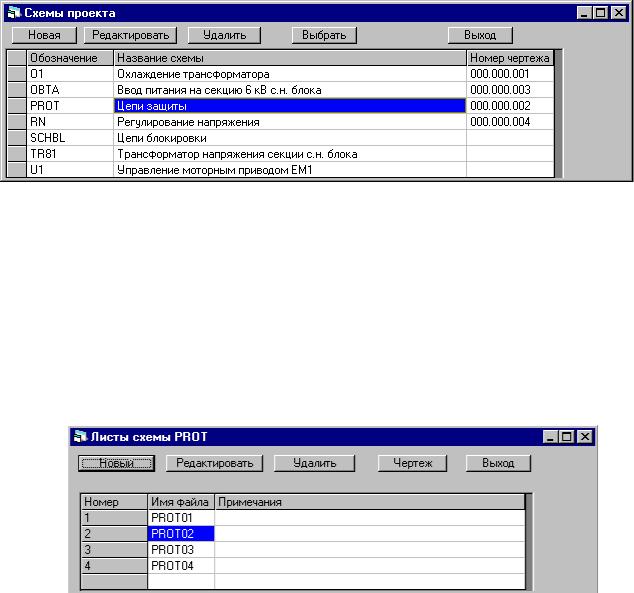

Рис.1.4. Выбор схемы.

В этом режиме можно:

-выбрать схему для работы;

-отредактировать названия схем;

-начать новую схему в рамках данной МЕ;

-удалить схему из проекта (предварительно удалив все листы этой схемы); При начале новой схемы программа запрашивает ее обозначение и название.

При выходе из подменю "СХЕМА" в верхней строке окна САПР выводятся названия

обрабатываемых в текущий момент монтажной единицы и схемы.

При выборе Листы схемы на экран выдается список листов текущей схемы.

Рис.1.5. Выбор листа схемы.

В этом режиме можно:

-начать новый лист выбранной схемы;

-отредактировать описание листа;

-удалить лист схемы из проекта;

-загрузить чертеж выбранного листа схемы.

1.2.3. Устройства.

13

Описание.

При описании устройств на экран выдается перечень устройств, определенных для текущей МЕ и перечень возможных действий:

-описать новое устройство в рамках данной МЕ;

-редактирование описания устройства;

-удалить описание устройства из проекта;

-изменить взаимное расположение устройств (ПОРЯДОК);

-импортировать описание устройства из другой монтажной единицы (ИМПОРТ);

-вывести перечень аппаратов выбранного устройства (ПЕРЕЧЕНЬ);

-произвести компоновку аппаратов устройства в выбранном конструктиве (КОМПОНОВКА);

-разработать монтажно-коммутационные схемы и схемы подключения рядов зажимов устройств (МОНТАЖ).

14

ВНИМАНИЕ! Обозначения устройств используются для связи базы данных проекта с чертежами AutoCad. Поэтому при изменении обозначения устройства затем выполняется соответствующая коррекция во всех чертежах, где встречаются аппараты этого устройства.

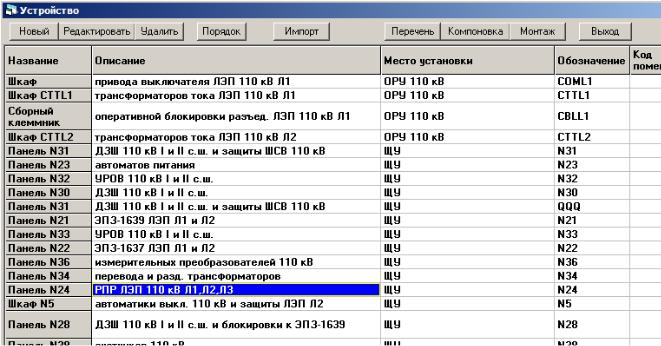

Рис.1.7. Описание устройств

Данные об устройствах используются при формировании перечней аппаратов, кабельных связей.

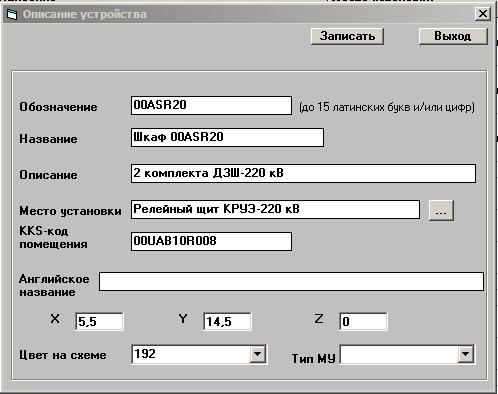

Дополнительные (необязательные) поля описания устройств.

При разработке проектов для зарубежных заказчиков может быть задано дополнительно описание устройства на английском языке.

Координаты расположения устройства (X, Y, Z) могут использоваться при заполнении кабельного журнала.

Поле цвет на схеме позволяет определить номер цвета (от 1 до 255), которым будут окрашиваться элементы аппаратов данного устройства на лисах принципиальной схемы.

Тип места установки (может использоваться при нумерации кабелей).

В общем случае устройство может состоять из нескольких составных частей (монтажных единиц или блоков), аппараты которых могут иметь одинаковые позиционные обозначения. Для описания таких устройств предусмотрено использование составных обозначений:

Обозначение устройства$Обозначение монтажной единицы в устройстве.

Например, PANEL1$01 для первой монтажной единицы панели 1, PANEL1$02 – для второй. Название и описание устройства при этом могут быть одинаковыми.В дальнейшем при проектировании они будут рассматриваться как одно устройство PANEL1.

Взаимное расположение (Кнопка «Порядок»).

Взаимное расположение устройств определяет маршруты прохождения кабелей и порядок следования в перечне аппаратуры.

15

Первоначально устройства и места установки (помещения) располагаются в порядке их ввода. Изменение расположения осуществляется в два этапа. Сначала задается порядок следования помещений, а затем - устройств внутри каждого помещения. Действия по перемещению: выбрать перемещаемую строку и стрелками перевести ее в нужную позицию.

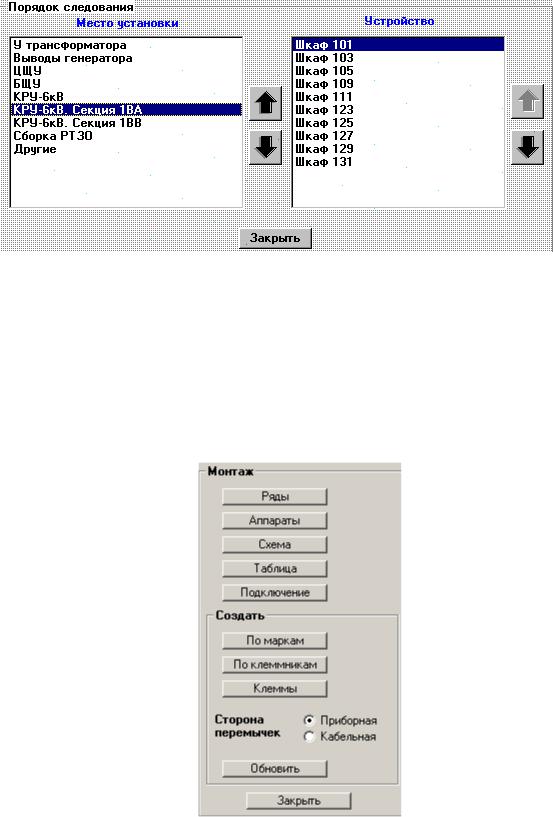

Рис.1.8. Изменение расположения устройств.

1.2.4. Проектирование устройств.

В ходе разработки полных схем для любого устройства могут быть разработаны: общий вид, ряды зажимов, монтажные схемы и схемы подключения.

Режим разработки общего вида запускается по кнопке Компоновка (см. п. 4.2).

По кнопке Монтаж открывается дополнительная панель инструментов с кнопками, аналогичными пунктам меню, описанным в п.4.3.
