САПР ЦВК
СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ЦЕПЕЙ ВТОРИЧНОЙ КОММУТАЦИИ ЭЛЕКТРОУСТАНОВОК
Описание программы
2
Аннотация
САПР ЦВК предназначена для автоматизированной подготовки электротехнических чертежей и схем. САПР ЦВК обеспечивает:
-подготовку принципиальных электрических схем вторичных цепей и формирования кабельных связей;
-проектирование низковольтных комплектных устройств;
-подключение кабелей к рядам зажимов.
В состав САПР ЦВК входят две подсистемы:
-SAPR_VK – для подготовки проектов, состоящих из различных устройств;
-NKU_VK – для проектирования отдельных низковольтных комплектных устройств (панелей, шкафов и т.п.).
Все подсистемы работают в единой информационной среде и имеют проблемноориентированный интерфейс, обеспечивающий удобные средства поддержки проектных работ.
САПР ЦВК обеспечивает подготовку следующих документов:
-полные принципиальные электрические схемы вторичных цепей электроустановок;
-перечни аппаратов;
-схемы кабельных соединений;
-кабельные журналы;
-принципиальные электрические схемы низковольтных комплектных устройств
(НКУ);
-общие виды НКУ;
-ряды зажимов НКУ;
-монтажные схемы НКУ;
-схемы подключения рядов зажимов НКУ.
Принципиальные электрические схемы являются основным источником информации при создании проекта. На основе схем формируются остальные документы.
САПР ЦВК представляет собой проблемно-ориентированную надстройку над графической системой AutoCad (или ZWCAD).
САПР функционирует на ПЭВМ типа IBM РС. Операционная среда - WINDOWS. Предусмотрена работа программного обеспечения в сети.
3 |
|
ОГЛАВЛЕНИЕ |
|
Введение.................................................................................................................................................. |
5 |
1. ПОДГОТОВКА ПОЛНЫХ ПРИНЦИПИАЛЬНЫХ СХЕМ ВТОРИЧНЫХ ЦЕПЕЙ .................. |
8 |
1.1. Структура проекта. ...................................................................................................................... |
8 |
1.2. Управление проектом. ................................................................................................................. |
9 |
1.2.1. Файл (выбор проекта и монтажной единицы) .................................................................. |
10 |
1.2.2. Схемы.................................................................................................................................... |
12 |
1.2.3. Устройства............................................................................................................................ |
12 |
1.2.4. Проектирование устройств. ................................................................................................ |
15 |
1.2.5. Перечень. .............................................................................................................................. |
16 |
1.2.6. Контроль схемы. .................................................................................................................. |
16 |
1.2.7. Кабели................................................................................................................................... |
16 |
1.2.8. Спецификация...................................................................................................................... |
16 |
1.2.9. ПТК. ...................................................................................................................................... |
17 |
1.3. Примерная последовательность действий............................................................................... |
17 |
2. РИСОВАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ............................................................................ |
18 |
2.1. Ввод схемы из базовых элементов ........................................................................................... |
18 |
2.2. Режимы ввода атрибутов........................................................................................................... |
20 |
2.3. Провода. ...................................................................................................................................... |
20 |
2.4. Простановка марок .................................................................................................................... |
21 |
2.5. Принадлежность устройству..................................................................................................... |
21 |
2.6. Корректировка атрибутов элементов ....................................................................................... |
22 |
2.7. Использование макроблоков. ................................................................................................... |
22 |
2.8. Связь с базой данных проекта. ................................................................................................. |
23 |
2.9. Структура чертежа ..................................................................................................................... |
23 |
2.10. Панель инструментов. ............................................................................................................. |
24 |
3. ФОРМИРОВАНИЕ ПЕРЕЧНЯ АППАРАТОВ.............................................................................. |
25 |
4. ПРОЕКТИРОВАНИЕ КОМПЛЕКТНЫХ УСТРОЙСТВ ............................................................. |
28 |
4.1. Управление проектом. ............................................................................................................... |
28 |
4.1.1. ФАЙЛ.................................................................................................................................... |
28 |
4.1.2. Описание монтажных единиц (" СОСТАВ "). .................................................................. |
29 |
4.1.3. Черчение схемы. .................................................................................................................. |
29 |
4.1.4. "ПЕРЕЧЕНЬ"........................................................................................................................ |
29 |
4.1.5. Компоновка оборудования. ................................................................................................ |
29 |
4.1.6. Монтаж ................................................................................................................................. |
30 |
4.1.7. Примерная последовательность действий. ....................................................................... |
30 |
4.2 Компоновка оборудования......................................................................................................... |
30 |
4.3. Монтаж........................................................................................................................................ |
33 |
4.3.1. Создать.................................................................................................................................. |
33 |
4.3.2. Обновить .............................................................................................................................. |
34 |
4.3.3. Ряды ...................................................................................................................................... |
35 |
4.3.4. Аппараты .............................................................................................................................. |
39 |
4.3.5. Схема .................................................................................................................................... |
39 |
4.4. Типовые устройства (ручной ввод рядов зажимов)................................................................ |
39 |
4.5. Импорт схем для задания заводу.............................................................................................. |
40 |
5. ФОРМИРОВАНИЕ КАБЕЛЬНЫХ СВЯЗЕЙ ................................................................................ |
42 |
5.1. Управление проектом. ............................................................................................................... |
42 |
5.2. Расположение устройств и создание кабельных связей. ....................................................... |
42 |
5.3. Прорисовка кабеля на принципиальных схемах. ................................................................... |
43 |
4 |
|
5.4. Просмотр и корректировка кабельных связей (МАРШРУТЫ)............................................. |
44 |
5.5. Выбор типов и маркировка кабелей......................................................................................... |
46 |
5.6. Контроль ..................................................................................................................................... |
47 |
5.7. Вывод документов ..................................................................................................................... |
47 |
6. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ......................................................................................................... |
50 |
6.1. Работа в программе NKU_VK. ................................................................................................. |
50 |
6.2. Работа в программе SAPR_VK. ................................................................................................ |
51 |
7. СПЕЦИФИКАЦИЯ .......................................................................................................................... |
52 |
8. ФАЙЛОВАЯ СИСТЕМА................................................................................................................. |
53 |
8.1. Системные файлы ...................................................................................................................... |
53 |
8.2. Файлы проекта по умолчанию.................................................................................................. |
53 |
8.3. Расширенные имена файлов проекта и подкаталоги ............................................................. |
53 |
9. РАБОТА С ГРАФИЧЕСКОЙ БАЗОЙ ДАННЫХ ......................................................................... |
55 |
9.1. База данных элементов принципиальных схем ...................................................................... |
55 |
9.2. База данных макроэлементов.................................................................................................... |
59 |
9.3. База данных монтажных символов. ......................................................................................... |
59 |
10. УСТАНОВКА ПРОГРАММЫ ...................................................................................................... |
64 |
11. ЗАПУСК ПРОГРАММЫ ............................................................................................................... |
65 |
12. Настройки ....................................................................................................................................... |
65 |
12.1. Настройка базового стиля для текстов .................................................................................. |
65 |
12.2. Автоматическое заполнение штампа ..................................................................................... |
66 |
5
Введение
Проектирование вторичных цепей связано с разработкой большого количества схемотехнических и конструкторских документов, и для их создания целесообразно использовать средства автоматизации проектирования. Это обусловлено тем, что наряду с творческой инженерной частью проекта, связанной с разработкой принципиальных электрических схем и компоновкой аппаратуры на металлоконструкциях, всегда присутствует большой объем рутинной работы по подготовке монтажных схем. Системы автоматизации проектирования позволяют существенно повысить производительность труда и качество проекта за счет предоставления конструктору удобных средств для разработки документации на принципиальные схемы и практически автоматического создания документов по монтажу.

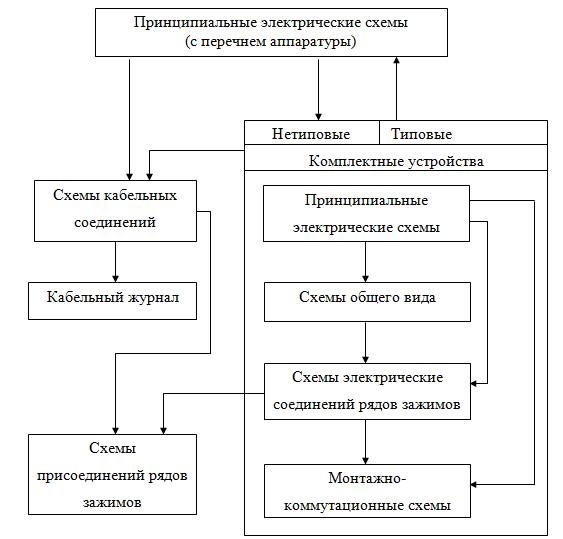

На рисунке ниже показаны основные виды и последовательность разработки документации на цепи вторичной коммутации электроустановок.
Принципиальные электрические схемы, отражающие принципы работы оборудования являются основой для разработки всех видов документов. Разработка принципиальных схем может вестись как с «нуля», так и на основе типовых устройств (шкафы КРУ, типовые панели защит и т.п.).
На основе полных схем формируется задание заводу на нетиповые низковольтные комплектные устройства, содержащее принципиальные схемы, общие виды, схемы соединения рядов зажимов, по которым осуществляется изготовление и поставка комплектных устройств.
