10. УСТАНОВКА ПРОГРАММЫ
Внимание! Для установки программы пользователь компьютера должен иметь права администратора. После установки программы пользователь должен иметь право чтения и записи каталога программы SAPR_VK.
УСТАНОВКА ПРОГРАММЫ НА СЕРВЕР
1. Перенести каталог SAPR_VK c CD-ROM на сервер. Все пользователи программы САПР ЦВК должны иметь права записи и чтения в этом каталоге. (Если программа скачана с сайта, развернуть архив SAPR_VK.ZIP в каталог SAPR_VK).
УСТАНОВКА ПРОГРАММЫ НА КЛИЕНТСКИХ МАШИНАХ.
2. Запустить с сервера из каталога SAPR_VK\SETUP программу SETUP.
3. Когда программа установки запросит имя каталога для установки выбрать каталог SAPR_VK на сервере. На другие вопросы отвечать "Да" ("YES").
По завершении установки в системе появится программная группа SAPR_VK для запуска программы с серверной машины.
4. Для работы с графикой используется AutoCad или ZWCAD.
Для работы с графикой используется AutoCad или ZWCAD. Для настройки:
а) подключить каталог с графической базой \ SAPR_VK \DWGBLK к AutoCad:
Запустив AutoCad, выбрать TOOLS (Сервис) - Preferences (Настройки) - Files (Файлы) и дописать в Support Dirs (Путь доступа к вспомогательным файлам) путь к
\SAPR_VK\DWGBLK.
(Для подготовки алгоритмических схем аналогично подключить каталог
\SAPR_VK\ALGO_BL.)
б) добавить к меню ACAD специализированное меню ELSAPRM.MNS:
Запустив AutoCad, набрать команду "_menuload" и в появившемся окне загрузить меню \SAPR_VK\ DWGBLK\ ELSAPRM.MNS.
5. При использовании электронного ключа USB драйверы должны быть установлены до подключения ключа. Для загрузки драйверов электронного ключа в каталоге KEY_DRIVERS на диске выбрать подкаталог нужной конфигурацию компьютера (х64/x86; Rus/Eng) и запустить из него программу SETUP.EXE.
6. Установить электронный ключ в разъем компьютера. После автоматического определения драйвера устройства на ключе загорится зелѐный свет.
65
В каталоге PRIMER1 находится демонстрационный пример проекта. Для работы с ним нужно перенести его на жесткий диск и снять со всех файлов и подкаталогов атрибут “Только чтение”.
Для работы с программой в сетевом режиме программа устанавливается на каждом компьютере. На сервере организуется общий каталог SAPR_VK. Запуск программ SAPR_VK.EXE и NKU_VK.EXE должен производиться из этого каталога.
11. ЗАПУСК ПРОГРАММЫ
Так как САПР ЦВК работает с программой AutoCad (или ZWCAD), его нужно предварительно загрузить (значком на рабочем столе компьютера или Пуск – ПрограммыAutoCad).
Для подготовки полных принципиальных схем и кабельных связей (а также разработки НКУ при прорисовке полных схем с клеммами) запустить программу SAPR_VK (Пуск – Программы - SAPR_VKSAPR_VK).
Для разработки только НКУ и схем подключения запустить программу NKU_VK (Пуск
– Программы - SAPR_VKNKU _VK).
По кнопкам Чертеж в соответствующих разделах САПР ЦВК программа автоматически загружает нужный чертеж и переходит в AutoCad. Возврат в САПР ЦВК осуществляется через панель задач, выбором соответствующей кнопки.
При первом запуске САПР ЦВК программы предлагается открыть проект. Если проектов на компьютере еще нет, то нужно начать новый проект. При последующих запусках программы автоматически открывают проект, с которым работали в предыдущем сеансе.
12. Настройки
12.1. Настройка базового стиля для текстов

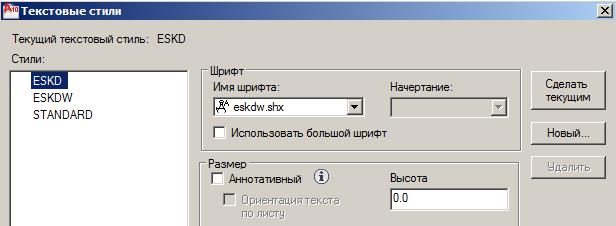

В САПР ЦВК по умолчанию в графических документах используются стили ESKD и ESKDW со шрифтом eskdw.shx.
Если нужно использовать по умолчанию другой шрифт, то нужно задать его этим стилям (команда “_STYLE”) в чертеже ACAD.DWG в каталоге SAPR_VK (шаблон чертежа, из которого создаются все графические документы проекта).
