Qм = Gн ∙ [cм ∙ (1 – uн) + cв uн] ∙ [0.5 ∙ (tст2 + tпов) – to] – расход тепла на нагрев материала,

Gн - массовый расход влажного материала,

см, uн – его удельная теплоемкость и начальная влажность, cв – удельная теплоемкость воды,

tст2, tпов, to – температура наружной стенки валка, поверхности материала и ок-

ружающего воздуха;



Qпот – потери тепла в сушилке.



Необходимая площадь поверхности валка



F = Qп / [K ∙ (tп tпов) ∙ φ] = π ∙ (D + 2∙δc)2 ∙ (L/D),

(5.7)

где K – коэффициент теплопередачи,



φ ~ 0.75 – степень активности контакта материала с поверхностью валка, δc – толщина стенки валка

Коэффициент теплоотдачи к высушиваемому материалу αм определяется из уравнения равенства тепловых потоков

M ro = αм ∙ (tпов tо),

где M = 0.0015 ∙ vм0.8 ∙ (pн pо) – удельная убыль влаги из материала, vм – скорость движения материала (окружная),

рн - давление насыщенных паров влаги, ро - парциальное давление паров влаги в окружающем воздухе.

Замечание. Для определения значения K необходимо найти значения температур внутренней tст1, наружной tст2 поверхности валка и поверхности материала tпов. Поскольку определяемым параметром является также и значение D, следует составить и решить систему уравнений равенства тепловых потоков: отдаваемого конденсирующимся паром, проходящего через стенку валка и через слой материала, дополненную уравнением (5.7).

По рассчитанной поверхности валка и заданному отношению его длины к диаметру определяются значения D и L.

96

6 ГРАНУЛЯТОРЫ

Гранулированные сыпучие материалы находят широкое применение в фармацевтической, металлургической, пищевой, химической промышленности (около 80% минеральных удобрений выпускаются в гранулах). Преимущества гранулированных продуктов: хорошая сыпучесть, высокая насыпная плотность, прочность, однородность, малое пылеобразование и потери при транспортировке.

Способы гранулирования:

1)диспергирование жидкости в свободный объем нейтральной среды (образование и затвердевание капель жидкости в воздухе, масле);

2)диспергирование жидкости на поверхность частиц во взвешенном слое (нанесение тонких пленок на поверхность частиц);

3)окатывание (формирование гранул агломерацией или наслаиванием на мелкие частицы);

4)прессование сухих порошков в брикеты или плиты и их дробление на грану-

лы;

5)чешуирование (охлаждение и кристаллизация жидкости на инородной поверхности);

6)формование или экструзия (продавливание пасты через отверстия).

Выбор аппаратуры для проведения процессов гранулирования определяется механизмом гранулообразования. Конструктивно грануляторы различаются по месту и способу подвода сырья, по форме и характеру движения корпуса (стационарный, вращающийся, вибрирующий), по способу перемешивания материала (механическое, пневматическое, вибрационное). Отдельные узлы грануляторов конструируются с учетом необходимости реализации сопутствующих процессов (аммонизация, сушка, охлаждение).

6.1Аппараты для реализации процессов гранулирования из расплавов и суспензий

Основным аппаратом, реализующим процесс гранулирования из расплавов путем разбрызгивания жидкости в инертную газовую среду является грануляционная башня, см. рисунок 6.1. Подобные башни применяются в производствах аммиачной селитры и карбамида, высота их железобетонного или металлического корпуса достигает 40 м, диаметр 12–16 м. Сверху размещены разбрызгиватели плава и воздухоотводные устройства, а внизу – щели для забора воздуха и устройство для выгрузки гранул.

Капли плава охлаждаются встречным потоком воздуха и затвердевают. Затвердевшие гранулы, достигая низа башни, скатываются по ее конической части на транспортер. Для уменьшения налипания незатвердевшего материала на стенки и конусы башни их футеруют полимерными пленками или листами фторопласта. Применяют также вибрационные устройства.

97

Качество продукта, т.е. размер и форма гранул, сильно зависит от конструкции разбрызгивателя. Она определяет также допустимую плотность орошения (расход





продукта на единицу площади





сечения башни), необходимую





скорость воздуха и высоту





разбрызгивания. По способу





диспергирования плава раз-





брызгиватели подразделяются





на центробежные, статические





и вибрационные.





Центробежный разбрыз-





гиватель (рисунок 6.2) пред-





ставляет собой конический





тонкостенный перфорирован-





ный стакан, подвешенный





вершиной вниз на вертикаль-





ном валу, соединенном с





электродвигателем. Наиболее





распространены разбрызгива-





тели с диаметром основания





300–350 мм и высотой 370–





400 мм. Боковая поверхность





конуса разбита на несколько

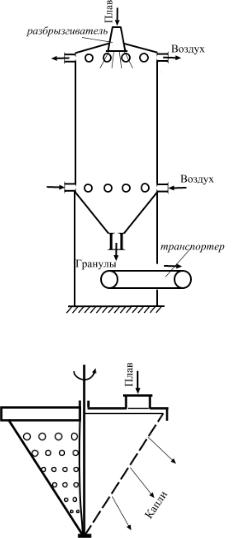

Рисунок 6.1. Схема грануляционной башни

поясов, диаметры отверстий в

направлении от верхнего поя-





са к нижнему уменьшаются от



2.5 до 1 мм. Плав поступает открытой струей



через широкую горловину в крышке и истека-



ет через отверстия вращающегося конуса. С



увеличением частоты вращения конуса увели-



чивается зона орошения и уменьшается размер



капель. Преимущества конического разбрыз-



гивателя: простота конструкции и длительный



срок службы без чистки. Недостатки: 1) широ-



кий спектр размеров гранул из-за существен-



ного разброса скоростей вращения плава



вблизи образующей конуса и различных усло-



вий дробления истекающих струй); 2) нерав-

Рисунок 6.2. Схема конического

номерное орошение сечения башни (до 30% ее

сечения не орошается, максимальная плот-

разбрызгивателя

ность орошения превышает среднюю вдвое),



т.к. плав из верхнего ряда отверстий истекает

не под действием центробежной силы, а под действием гидростатического давления и с гораздо меньшей скоростью, чем из нижнего ряда; 3) сегрегация размеров гра-

98

нул по сечению башни из-за различного напора плава у отверстий разных уровней и высоких скоростей вылета струй по касательной к поверхности вращающегося



конуса, что приводит к неравномерно-



сти их подсушивания и, как следствие,



к снижению производительности.



Для повышения производитель-



ности и улучшения распределения



нагрузки по сечению башни предло-



жен секционный разбрызгиватель с



вращающимися радиальными перего-



родками (рисунок 6.3). Перегородки



приводят плав во вращение с угловой



скоростью, соответствующей скорости



вращения перфорированной оболочки,



поэтому центробежный напор возрас-



тает, и скорость истечения струи в



верхней части разбрызгивателя увели-



чивается. Такая конструкция позволя-



ет в 1.5–2 раза увеличить производи-



тельность центробежного разбрызги-



вателя, более равномерно распреде-



лить плав и уменьшить слабоорошае-



мую поверхность поперечного сече-



ния башни до 5–7%. Для башен диа-

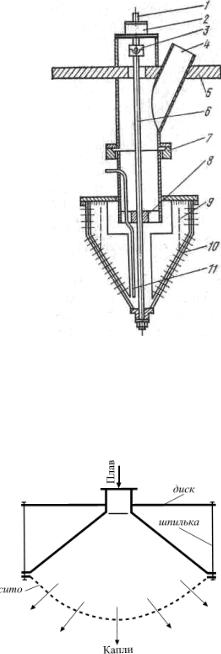

Рисунок 6.3. Секционный

метром 16 м рекомендуются разбрыз-

гиватели диаметром 200–300 мм, вы-

разбрызгиватель

сотой 350 мм и отверстиями диамет-

1 – приводной вал, 2 – подшипник, 3 – муфта,

ром 1.25–1.35 мм. Производитель-

4 – питающий патрубок, 5 – крышка башни,

6 – вал подвески, 7 – опора, 8 – втулка,

ность такого аппарата достигает 60

9 – радиальная перегородка,

т/ч, что соответствует средней плот-

10 - перфорированная оболочка, 11 – пьезометр.

ности орошения около 300 кг/(м2·ч).



Более равномерный грануло-

метрический состав по сравнению с центробежными разбрызгивателями дают

статические разбрызгиватели леечного типа, см. рисунок 6.4. Для таких разбрызгивателей рекомендуются выпуклые днища диаметром 0.4–0.5 м. При статическом напоре плава 1.1 м скорость истечения достигает 5 м/с, а диаметр орошаемой площади составляет 3–3.5 м. Для обслуживания одной грануляционной башни в ее верхней части устанавливают 5–6 леечных разбрызгивателей. Такая компоновка

99

исунок 6.4. Леечный разбрызгиватель

позволяет улучшить равномерность орошения и довести его плотность до 500–600 кг/(м2·ч), а также дает возможность ремонтировать и очищать последовательно по одному разбрызгивателю без остановки башни.

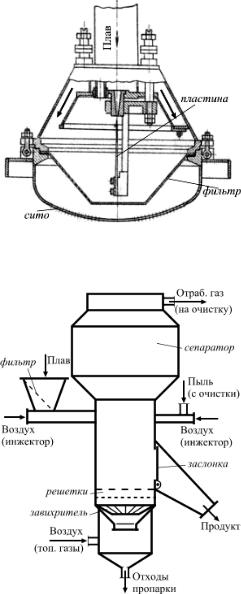

Рисунок 6.5. Виброакустический разбрызгиватель

Рисунок 6.6. Схема гранулятора с псевдоожиженным слоем

Равномерность дробления струи увеличивается при наложении вибраций на жидкость или воздушную среду, в которой происходит дробление струй. На рисунке 6.5 приведена кон-

струкция акустического разбрызги-

вателя. В его корпусе установлена специальная пластина, которая при взаимодействии с поступающим плавом генерирует акустические колебания, воздействующие на плав и способствующие дроблению истекающих струй. Ситчатый фильтр, установленный в разбрызгивателе, позволяет увеличить продолжительность безостановочной работы.

Колебания можно накладывать не только на саму жидкость, но и передавать их через корпус разбрызгивателя. В одной из таких конструкций леечные разбрызгиватели размещены в нижней части трубного распределителя, на который накладывают вибрации с частотой 300–1400 Гц. Скорость истечения плава через отверстия с острыми кромками достигает 6 м/с.

Для реализации процессов гранулирования из расплавов и суспензий в промышленности применяются также аппараты с псевдоожиженным слоем. Одна из конструкций гранулятора с псевдоожиженным слоем представле-

на на рисунке 6.6.

Плав или суспензия подаются в аппарат через предварительный фильтр (сетку) в потоке воздуха из инжектора. Также с помощью инжектора возвращается в аппарат пыль из системы очистки отработавшего газа, которая играет
