паром. Паста, подсушенная в канавках валка, снимается специальными гребенками, транспортером подается на ленточный конвейер и, проходя сушильную камеру, досушивается уже в режиме конвективной сушки. В качестве несущего полотна конвейера обычно используют плетеную металлическую сетку. Сушильный агент (топочные газы или нагретый воздух) циркулирует в камере, продувая материал сверху вниз и проходя перед повторным использованием систему очистки и подогрева.

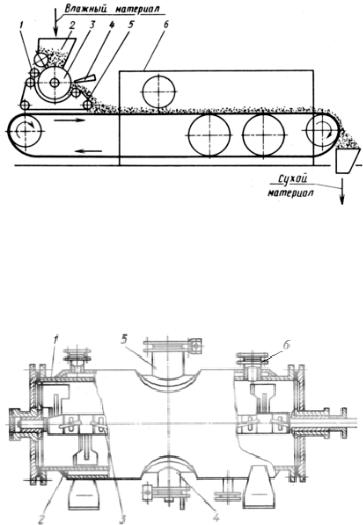

Рисунок 5.12 Схема вальцеленточной сушилки

1 – пресс-валок, 2 – загрузочный бункер, 3 – сушильный валец, 4 – ножи-гребенки, 5 – транспортер, 6 – ленточная сушилка

Среди разнообразных конструкций кондуктивных сушилок отметим роторные вакуумные сушилки, см. рисунок 5.13. В отличие от всех рассмотренных это сушилки периодичес-кого действия, широко применяемые в производствах органического синтеза.

Рисунок 5.13 Роторная вакуумная сушилка

1 – сушильный барабан; 2 – рубашка; 3 – ротор; 4,5 – разгрузочный и загрузочный люки, 6 – отвод паров влаги

91

Сушильная камера роторной вакуумной сушилки – это горизонтальный цилиндрический барабан с рубашкой, внутри которого установлен реверсивный ротор. Барабан заполняется влажным материалом не более чем наполовину. Его обогрев осуществляется водяным паром, жидкими или парообразными ВОТ. Пары влаги удаляются вакуум-насосом.

Направление вращения ротора через каждые 5÷8 мин. автоматически меняется на противоположное. Гребки ротора изогнуты на левой половине барабана влево, а на правой – вправо, так что при вращении ротора в одну сторону высушиваемый материал перемещается к концам барабана, а при изменении направления вращения

– к его середине. При выгрузке материала ротор вращается так, чтобы материал пе-

5.3 Технологический расчет сушилок

Рассмотрим методику технологического расчета наиболее распространенных конвективных сушилок непрерывного действия (барабанной и кипящего слоя), а также кондуктивной сушилки самой простой конструкции – валковой.

Расчет барабанных сушилок. В качестве сушильного агента в них, как правило, используются топочные газы с начальной температурой 500-700 оС. Расчет кинетики сушки осложняет неопределенность величины поверхности материала, обтекаемого сушильным агентом (~ 10% материала падает с верхнего уровня его подъема насадкой, а основная часть материала представляет собой плотный слой, обдуваемый сушильным агентом вдоль наружной поверхности).

Необходимый расход тепла в сушилке определяется как сумма расхода тепла на испарение влаги из материала Qисп = W·r0

92

и на нагрев влажного материала Qнагр = Gн·(см + св·uн)·(tм – θн) + Gк·(см + св·uк)·( θк – tм)

с учетом потерь тепла в окружающую среду:

Здесь qн, qк – температуры материала на входе и выходе из сушилки;

r0 – удельная теплота парообразования при средней температуре материала

θср = (θн + θк)/2;

W = Gк × uн - uк – расход влаги, удаляемой из материала; 1- uн

Gн, Gк – производительность сушилки по влажному и высушенному материалу (кг/с), причем Gн = Gк + W;

uн, uк – влажность материала до и после сушки (кг влаги/кг общей массы); tм – температура мокрого термометра для сушильного агента (вначале при-

нимается, затем уточняется),

cм, св – удельные теплоемкости сухого материала и влаги (Дж/кг/К); η – доля потерь тепла от его общих затрат (~ 10%).

Необходимый расход сушильного агента (топочных газов)

причем их начальное влагосодержание (х1) принимается равным влагосодержанию атмосферного воздуха (х0), а конечное (х2) определяется по I–x диаграмме Рамзина, см. приложение Г, с использованием значений энтальпии газов I1 при начальной температуре t1 и удельных потерь тепла в сушилке

= [Qнагр + η·( Qисп + Qнагр)]/W ==> I1 - I2 = D×(х2 - х1),

где I2 – энтальпия топочных газов при конечной температуре t2 (обычно равной qк). Замечание. Температура мокрого термометра tм топочных газов и их влагосодержание в непосредственной близости от поверхности материала хнас определяются

на I–x диаграмме Рамзина по точке пересечения линий I2 = const и φ = 1 (линия насыщения атмосферного воздуха). Если полученное значение tм отличается от первоначально принятого более чем на 10%, необходимо вернуться к определению значе-

ния Qнагр.

Необходимый рабочий объем барабана Vраб = W/Av

определяется по значению удельной объемной влагонапряженности Av (кг вла-

ги/м3/с), которое принимается по данным экспериментов, например при температу-

ре t1 = 500 oC и uн ≤ 10% Av ~ 0.008 кг/м3/с.

По значению Vраб в каталоге выбирается стандартный барабан ближайшего объема с размерами Dб×Lб, см. приложение Г, а затем производится уточненный расчет объема барабана (V) и удельной объемной влагонапряженности.

Необходимая продолжительность сушки материала определяется по эмпирической формуле

τ = 2· ρн·βм·( uн – uк)/Av/[2– ( uн – uк)],

где ρн – насыпная плотность материала,

93

βм – коэффициент заполнения барабана материалом (0.15-0.3), а среднее время пребывания материала в барабане – по формуле

τпреб = 2· ρн·V·βм/(Gн + Gк + Gу),

где Gу = Gк·δу – унос мелких фракций материала; δу ~ 0.03-0.08 – доля уноса сухого материала.

Замечание: при правильном выборе значений V и Av должно выполняться усло-

вие: τпреб ≥ τ.

Необходимая частота вращения барабана определяется по формуле

n = kн·Lб/Dб/τпреб/tg(α),

где kн – коэффициент, определяемый видом насадки (для лопастных и секторных kн

~0.7),

α– угол наклона барабана к горизонтали (3-6о),

При расчете барабанных сушилок часто требуется определить эквивалентный диаметр частиц материала, которые могут быть унесены потоком сушильного агента:

ρг, μг – плотность и динамическая вязкость топочных газов при их средней температуре;

Ar – критерий Архимеда, значение которого определяется по графику зависимо-

сти Ly = f(Ar);

Ly = w3· ρг2/g/μг/(ρч – ρг) – критерий Лященко, определяемый по значению скорости топочных газов в свободном сечении барабана

w = Vг/[0.25·π·Dб2·(1– βм – βн)];

βн – коэффициент заполнения барабана насадкой (~ 0.04-0.08);

Vг = L·[1+( х0 + х2)/2]/ρг – средний объемный расход топочных газов.

Расчет сушилок кипящего слоя. В качестве сушильного агента в них обычно используется подогретый воздух с начальной температурой 100-150 оС. Расчет кинетики сушки требует предварительного определения значений критического Uкр и равновесного Uр влагосодержания материала. В ходе расчета требуется определять скорость витания самых мелких частиц материала wвит и проверять выполнение ус-

ловия wвит < w.

Необходимый расход тепла в сушилке (Q) и расход сушильного агента (L) определяются так же, как и для барабанной сушилки.

Продолжительность процесса сушки определяется по формуле

где N = β ∙ хср ∙ f – скорость сушки,

хср – средняя движущая сила процесса,

f = 6∙π∙d2/(π∙d3∙ρм) – удельная поверхность частиц сухого материала, d – средний диаметр частиц,

ρм – плотность материала,

94

β – коэффициент массоотдачи, определяемый из критериального уравнения (5.3). Скорость сушильного агента в кипящем слое, необходимая для вычисления

критерия Рейнольдса, рассчитывается по значению критерия Лященко, которое оп-

ределяется по графику зависимости Ly = f(Ar), где

Ar = g∙d3∙ρг∙(ρм – ρг)/μг2 –

критерий Архимеда; ρг, μг – плотность и динамическая вязкость сушильного агента. Длительность сушки τ не должна быть больше (и намного меньше) среднего

времени пребывания частиц материала в слое

τпреб = hсл∙Sреш∙ρм∙(1 – ε)/Gк,

где ε ~ 0.75 – порозность слоя псевдоожиженного материала, hсл = (80-100)∙d0 – высота псевдоожиженного слоя,

d0 – диаметр отверстий газораспределительной решетки (1.5, 2.5, 3, 5 мм), Sреш = L/(ρг∙w) – необходимая площадь решетки.

Необходимые размеры газораспределительной решетки (ширина В и длина Н) определяются ее площадью и заданным значением отношения Н/В:

а необходимые размеры сепарационной зоны сушилки – по соотношению

где скорость витания частиц материала минимального размера

wвит = Reвит∙μг/(dmin∙ ρг),

причем критерий Рейнольдса для скорости витания определяется по значению критерия Архимеда, вычисленного при d = dmin.

Расчет валковых сушилок. Рабочим элементом этой сушилки является полый гладкий валок, обогреваемый изнутри насыщенным водяным паром, нижняя часть которого погружена в корыто с суспензией высушиваемого материа-

ла. При вращении валка материал тонкой пленкой налипает на горячую поверхность обечайки, высыхает за один оборот и срезается ножом. Частота вращения валка регулируется в зависимости от необходимого времени сушки. Его геометрические размеры (внутренний диаметр D и длина обечайки L) определяются заданной производительностью сушилки.

Уравнение теплового баланса контактной сушки:

Qп = Qвл + Qм +Qпот,

где Qп = Gп ∙ rп – теплота конденсации греющего пара, Gп – его расход,

rп – удельная теплота парообразования при температуре конденсации tп; Qвл = W ∙ ro – расход тепла на испарение влаги из материала,

W – расход удаляемой влаги,

ro – удельная теплота парообразования при температуре окружающего воздуха;

95
