Полагая x t , а y t , приходим к результату:
p 1U |
m |
I |
cos cos 2 t |
UI cos cos 2 t . |
(3.95) |
||
2 |
|
m |
|
|
|
|
|
|
|
|
|
|
|
|
|
Как видно из формулы (3.95), мгновенная мощность является периодической функцией, изменяющейся с двойной частотой по отношению к частоте напряжения и тока.
Рассмотрим сначала функцию мгновенной мощности для сопротивления r
(рис. 3.15, а).
Периодическая функция мгновенной мощности в этом случае не имеет отрицательных значений. Ее среднее значение согласно выражению (3.95) равно произведению действующих значений напряжения и тока UI, поскольку 0 .
Мгновенная мощность пульсирует с двойной частотой, но нигде не меняет знака, что указывает на однонаправленность потока электрической энергии от источника к сопротивлению. Возврат энергии источнику отсутствует, поэтому в качестве главного свойства отмечается необратимость процесса преобразования энергии в сопротивлении r.
p |
p = u i |
|
u |
|
|
i |
|
|
UI |
|
|
|
i |
t |
|
u |
|
|
а |
|
p |
|
|
|
u |
|
|
|
i |
i |
p = u i |
|
|
|
||
|
|
|
|
|
+ |
+ |
+ |
|
– |
– |
t |
|
|
u |
|
|
|
б |
|
Рис. 3.15. Мгновенная мощность:
а– сопротивление r; б – индуктивность L
Виндуктивности L угол сдвига фаз
2 , поэтому в уравнении (3.95) cos 0 и кривая мгновенной мощности симметрична относительно оси вре-
мени (рис. 3.15, б). Это значит, что в части периода энергия поступает от источника в индуктивность, в другой – возвращается источнику. На участках графика, отмеченных знаком «плюс», энергия магнитного поля индуктивности
85
увеличивается до какого-то максимального значения, а в пределах площадок со знаком «минус» она уменьшается до нуля.
Видеальной цепи процесс энергетического обмена между источником, например, ЭДС, и индуктивностью не сопровождается потерями. Так же ведет себя и идеальная цепь с емкостью, только здесь энергетические процессы связаны с энергией электрического поля.

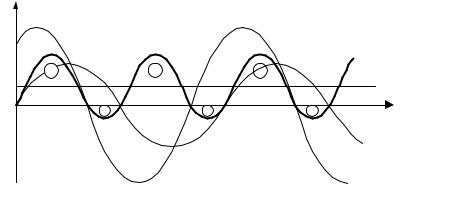

Вреальных условиях любые электромагнитные процессы сопровождаются потерями или затратами электроэнергии. На рис. 3.16 в качестве иллюстрации приведен график мгновенной мощности для цепи, содержащей сопротивление и индуктивность.
Рис. 3.16. Временная диаграмма мгновенной мощности для цепи с r и L
Особенность схемы на рис. 3.16 в том, что кривая мгновенной мощности несимметрична относительно оси времени. Отрицательные площадки меньше положительных, т. е. возвращается источнику энергии меньше, чем он отдает в электрическую цепь. Отмеченная разница определяется необратимым потреблением энергии в цепи, которое выражает среднее значение мгновенной мощности, обозначенное как P UI cos .
3.7.2. Активная мощность
Активная мощность определена как среднее значение мгновенной мощности:
|
1 |
T |
1 |
T |
|
|
P |
pdt |
ui dt. |
(3.96) |
|||
T |
T |
|||||
|
0 |
0 |
|
|||
|
|
|
|
86
Мгновенная мощность выражается формулой (3.95), после подстановки которой в уравнение (3.96) получаем:
P |
1 |
T UI cos cos 2 t dt |
|
|||
|
|
|||||
|
T |
|
|
|
|
|
|
0 |
|
|
|
(3.97) |
|
|
T |
|
|
T |
||
|
|
|
|
|||
UI cos dt UI cos 2 t dt UI cos . |
|
|||||
T |
0 |
|
T |
0 |
|
|
|
|
|
|
|||
Второй интеграл в выражении (3.97) равен нулю как определенный интеграл на целом числе периодов.
В итоге активная мощность в цепях синусоидального тока выражается формулой
P UI cos , |
(3.98) |
находящей широкое практическое применение. |
|
Произведение |
|
UI S |
(3.99) |
есть полная мощность, поэтому активная мощность записывается также в виде:
P S cos . |
(3.100) |
Единица измерения активной мощности – ватт (Вт), полная мощность измеряется в вольт-амперах (В·А).
Активная мощность включает в свой состав две составляющие: полезно потребляемую мощность, как, например, мощность на валу электродвигателя, и мощность потерь в активных сопротивлениях элементов электрооборудования и линиях. Поэтому активная мощность характеризует необратимый однонаправленный поток электроэнергии от источника к нагрузкам или потребителям.
В цепи с активным сопротивлением r (см. рис. 3.15, а) поток электроэнергии направлен только к потребителю, поэтому активная мощность равна полной мощности:
P S UI , |
(3.101) |
т. е. вся электроэнергия, отдаваемая потребителю, используется для совершения полезной работы с учетом потерь в сопротивлениях элементов.
87
В идеализированной реактивной цепи (см. рис. 3.15, б) активная мощность равна нулю, так как необратимые процессы потребления и потерь энергии отсутствуют. Энергия магнитного или электрического поля периодически меняет свое значение от нулевого до максимального, подчиняясь соотношени-
ям (1.10) и (1.14):
W |
|
1 Li2 |
; |
||
|
м |
|
2 |
|
(3.102) |
|
|
|
|
|
|
W |
|
1 Cu2 . |
|||
|
э |
|
2 |
C |
|
|
|
|
|
|
|
Наконец, в реальных условиях электрических цепей или систем с потерями активная мощность выступает как некая разность между мощностью, отдаваемой источником, и мощностью, которую источник получает обратно.
3.7.3. Реактивная мощность
Понятие реактивной мощности не имеет такого же четкого определения как активная мощность. Можно лишь констатировать, что появление этого понятия применительно к электрическим цепям физически связано с поведением электрических и магнитных полей элементов электрических цепей и электромагнитных устройств.
Реактивная мощность определяется формулой:
Q UI sin . |
(3.103) |
Единица измерения реактивной мощности Q – вольт-ампер реактивный (вар).
Ответить на вопрос об истоках формулы (3.103) позволяют следующие рассуждения.
Полное сопротивление в цепи синусоидального тока выражается, как уже известно, формулой
z |
r2 x2 . |
(3.104) |
Уравнению (3.104) соответствует прямоугольный треугольник со сторона-
ми z, r, x (рис. 3.17, а), который называется треугольником сопротивлений.
Умножим левую и правую части уравнения (3.104) на I2 и получим: 88
I 2z (I 2r)2 |
(I 2x)2 . |
|
(3.105) |
z |
|
S |
Q |
x |
φ |
|
|
φ |
|
|
|
r |
|
|
P |
а |
|
|
б |
Рис. 3.17. Треугольники сопротивлений (а) и мощностей (б)
С учетом треугольника |
сопротивлений получим полную мощность: |
I 2 z (Iz)I UI S, активную |
мощность: I 2r I 2 z cos UI cos P и реак- |
тивную: I 2 x I 2 z sin UI sin Q.
Поэтому справедлива запись
S |
P2 Q2 , |
(3.106) |
ипоявляется треугольник мощностей (рис. 3.17, б).
Врезультате можно сделать вывод о том, что понятие реактивной мощности (3.103) в теорию электрических цепей введено по формальному признаку, т. е. реактивная мощность, как понятие, является составляющей треугольника мощностей. По любому другому выражению для реактивной мощности Q построить треугольник мощностей было бы невозможно.
3.7.4. Мощность в комплексной форме, или комплексная мощность
Комплексная мощность представляет собой произведение комплекса напряжения на сопряженный комплекс тока:
|
|
|
|
|
|
|
|
S |
U |
|
(3.107) |
||
|
|
|
|
|
|
|
|
I . |
|||||
|
|
j |
|
|
|
j |
|
Ie |
j |
|
|
|
|
Ue |
; |
Ie |
; I |
. Осуществим подстановку приведен- |
|||||||||
Пусть U |
|
I |
|
|
|||||||||
ных значений в соотношение (3.107):
89
