ВВЕДЕНИЕ
Раздел «Основы теории цепей постоянного и переменного тока» является частью дисциплины «Теоретические основы электротехники».
Этот раздел обеспечивает первый этап изучения электромагнитных процессов в электрических цепях и затрагивает два класса электрических цепей: линейные электрические цепи с источниками постоянного напряжения (ЭДС) и тока, а также линейные электрические цепи с источниками синусоидального напряжения (ЭДС) и тока.
Внимание к теории электрических цепей объясняется тем, что, с одной стороны, электрические цепи выступают как самостоятельные объекты для исследования, а с другой – как удобные для исследований схемы замещения различных электротехнических устройств.
Данное учебное пособие состоит из четырех разделов.
Впервом разделе рассматриваются общие соотношения и параметры электрических цепей.
Предметом изучения второго раздела являются электрические цепи с сосредоточенными параметрами, содержащие источники постоянных напряжения (ЭДС) и тока.
Третий раздел посвящен изучению электрических цепей, работающих в синусоидальных режимах.
Вчетвертом разделе рассматривается явление резонанса в электрических цепях с сосредоточенными параметрами.
Пособие содержит элементы теории, демонстрационные примеры и задачи для самостоятельного решения.
6
1. ЭЛЕКТРИЧЕСКИЕ ЦЕПИ И ИХ ПАРАМЕТРЫ
1.1. Схемы замещения и виды электрических цепей
Электрические цепи находят широкое применение во всех сферах нашей жизни. Реальные электрические цепи могут содержать такие элементы, как сопротивления (резисторы), катушки индуктивности, конденсаторы, соединительные провода и пр. В то же время тот или иной элемент цепи характеризуется свойствами, которые указывают на присутствие в нем совокупности разнородных физических параметров. Например, при низких частотах катушка представляет собой активно-индуктивную систему, т. е. ее так называемая схема замещения содержит сопротивление r и индуктивность L. При высоких частотах добавляется еще третий параметр – межвитковая емкость С, поэтому схема замещения становится трехэлементной (r, L, C-схемой).
Конденсатор характеризуется наличием емкостных свойств и потерь электрической энергии в диэлектрике, поэтому его схема замещения в общем случае является двухэлементной (r, C-схема). Двухпроводная линия, например, характеризуется четырьмя параметрами: сопротивлением, индуктивностью, проводимостью и емкостью. Следовательно, свойства такой электрической цепи можно описать с использованием четырех указанных параметров.
Находящие широкое применение различные трансформаторы характеризуются, кроме указанных, еще одним параметром – взаимной индуктивностью, которая определяет степень магнитной связи между его обмотками. Следовательно, в описании свойств трансформатора должна участвовать схема (схема замещения), содержащая сопротивление, индуктивность и взаимную индуктивность. При высокой частоте добавляется еще и емкость.
Приведенные примеры показывают, что основные свойства реальных элементов электрических цепей можно описать с использованием четырех параметров: сопротивления r, индуктивности L, емкости С и взаимной индуктивности М. Именно из этого набора параметров формируются так называемые схемы замещения, или эквивалентные схемы, которые позволяют проводить математическое исследование электромагнитных процессов в различных электротехнических системах и устройствах.
В дальнейшем под параметрами электрических цепей будем понимать параметры эквивалентных расчетных схем, или схем замещения, которые адек-
7
ватно отражают электромагнитные процессы в реальных электротехнических системах и устройствах.
В практике используются различные виды, или классы, электрических цепей, разделяемые по определенным, наиболее существенным признакам:
–электрические цепи постоянного и переменного тока;
–линейные и нелинейные электрические цепи;
–электрические цепи с сосредоточенными и распределенными параметрами.
Предметом изучения данного раздела дисциплины «Теоретические основы электротехники» являются линейные электрические цепи постоянного и переменного тока с сосредоточенными параметрами [1 – 6].
Понятие линейности электрической цепи состоит в следующем. Каждый элемент цепи (r, L, С) характеризуется зависимостью входного сигнала от выходного. Например, в случае сопротивления R такая зависимость определяется законом Ома. Если напряжение считать входным сигналом (рис. 1.1, а), то ток будет выходным сигналом:
i u . |
(1.1) |
r |
|
i |
i |
u |
r |
0 |
u |
а |
б |

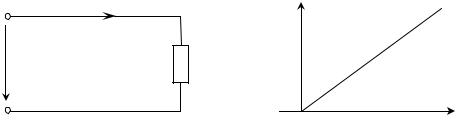

Рис. 1.1. Сопротивление:
а– изображение на схеме; б – вольт-амперная характеристика
Влинейной цепи сопротивление r не зависит от величины тока (r = const), поэтому зависимость i(u) – прямая линия, проходящая через начало координат. Отсюда и название – линейный элемент электрической цепи.
Индуктивность и емкость при выполнении условий L = const и C = const также имеют линейные характеристики и являются линейными элементами.
Линейная электрическая цепь содержит только линейные элементы.
8
Характеристики нелинейных элементов (диодов, варисторов, транзисторов, катушек с ферромагнитными сердечниками, стабилитронов и пр.) не являются прямыми линиями. Электрическая цепь, содержащая хотя бы один нелинейный элемент, является нелинейной.
Наконец, электрическая цепь является системой с сосредоточенными параметрами, если потери электрической энергии локализуются в сопротивлениях r, магнитные поля – в индуктивностях L и электрические поля – в емкостях С. Количество таких элементов в схемах замещения может быть различным, но все они являются сосредоточенными. Поэтому токи и напряжения рассматриваются зависящими только от времени.
Сопротивление, индуктивность и емкость цепей с распределенными параметрами, в отличие от цепей с сосредоточенными параметрами, распределены в пространстве, поэтому напряжения и токи в них зависят не только от времени, но и от пространственной координаты. Примером таких цепей являются различные воздушные и кабельные линии из области энергетики, проводной связи, радиотехники, передачи информации.
1.2.Элементы электрических цепей
Вдальнейшем изложении под элементами электрических цепей будем понимать элементы схем замещения, используемых для анализа напряжения, тока и других физических величин в реальных электротехнических устройствах
исистемах.
Элементы электрических цепей разделяются на пассивные и активные. К пассивным элементам относятся сопротивление, индуктивность, емкость и взаимная индуктивность, к активным – источники напряжения (ЭДС) и источники тока.
1.2.1. Пассивные элементы электрических цепей
Сопротивление r (рис.1.2, а) – это идеализированный элемент электрической цепи, в котором имеет место необратимый процесс преобразования электрической энергии в тепловую.
Ток и напряжение в сопротивлении r связаны законом Ома:
