Обратимся опять к простейшему примеру, аналогичному рассмотренному в разделе 5.4.1 (см. рис. 5.15) . Если центральная скважина оборудована фильтром на нижйий слой, а наблюдательная — на верхний, то при откачке может оказаться замеренным лишь сравнительно малое понижение уровня, обусловленное перетеканием через глинистый прослой. Это создает неверное впечатление о высокой водообильности изучаемого пласта. Если же откачка ведется из обоих прослоев, то, как мы уже знаем (см. раздел 5.3.2), необходимые для правильной интерпретации данные можно получить лишь по совершенной наблюдательной скважине.
Все сказанное требует очень внимательного отношения к обоснованию допустимости применения в эксперименте несовершенных опытных скважин.
и объема воды в стволе центральной скважины
Так как основные решения, используемые для интерпретации ОФР, выведены для условия Q ** const, то любые колебания расхода или перерывы в работе насоса будут приводить к соответствующим погрешностям в оцениваемых параметрах. Теоретически, правда, нетрудно получить решения для любых законов изменения дебита, однако использование их на практике будет все равно приводить к снижению надежности опыта — и ввиду искажения вида индикаторных графиков, и вследствйе неу- чета нелинейных эффектов (см. например, раздел 5.3.5, II). С этой точки зрения в меньшей степени реагируют на непостоянство расхода откачки кривые восстановления уровня, которые по этой причине в основном и используются для интерпретации одиночных откачек.
Дополнительным фактором, искажающим общую интерпретационную схему, является наличие свободного объема воды Vв центральной скважине: понятно, что если
dV 2 dSc
величина = лгс —соизмерима с расходом откачки, то ее следует учитывать специальными решениями. Необходимость в этом отпадает лишь для достаточно водообильных пластов (когда расход Qc велик) или по истечении некоторого времени tv после начала откачки (когда
д Sc
мала скорость понижения уровня в скважине • Исследование соответствующей задачи показывает, что время
(15120)-—. (5g)
т.е. для слабопроницаемых пластов это время измеряется минутами - десятками минут (получите эти цифры самостоятельно) .
Заметим, что рассмотренный фактор искажает форму индикаторных графиков не только по центральной, но и по наблюдательным скважинам.
После бурения и оборудования центральной скважины проводящие свойства пород в прифильтровой ее зоне обычно оказываются существенно измененными (скин- эффект) . Чаще в результате кольматации буровым раствором проницаемость падает (положительный скин-эффект) . Реже вследствие усиленного выноса материала при прокачке проницаемость растет (отрицательный скин- эффект) . О скважинах со скин-эффектом говорят как о несовершенных по характеру вскрытия.
Рассмотрим для кругового пласта стационарную модель скважины и кольцевой зоны вокруг нее (радиусом rk) с пониженной проводимостью Тк (рис. 5.16,а). Согласно изложенному в разделе 3.2.1 и методу фрагментов (см. раздел 3.1.5), можно записать:
2nTk{S-Sk) 2 nTS. с in(r7rt) Щя/гк) ’ (5Л0)
где Sc и Sk —понижения в скважине и на внешней границе закольматированной зоны.
s

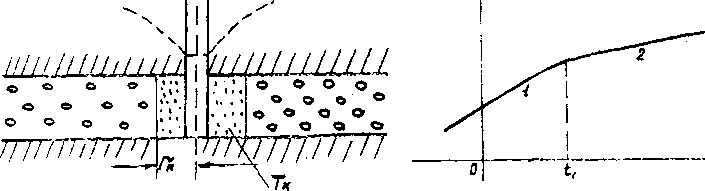

Puc. 5.16. Схемы откачки из скважины при наличии скин-эффекта: а - разрез прискважинной зоны; б - типовой индикаторный график
tnt
Отсюда
1
Tk In (R/rky т 1п (г/гс) (5.11)
т.е. при малых значениях Тк перепад напоров, вызванный наличием закольматированной зоны, может составлять большой процент от общего перепада напоров, или) иначе говоря, фильтрационное сопротивление этой зоны может быть соизмеримо с сопротивлением всей остальной части пласта в пределах зоны влияния.
ПРИМЕР. Пусть г£ = 10 см, rk = 20 см , R = 40 м, Тк =» 0,1. Тогда A S = 56 %, т.е. более половины от общего перепада напоров обусловлено скин-эффектом.
ВОПРОС. Какова будет относительная погрешность при определении проводимости пласта в рассмотренном примере, если В(ести расчет по формуле (3.32) для скважины (без учета скин-эффекта), используя известные значения напоров на границе пласта и в центральной скважине?
Следовательно, при существенном проявлении скин- эффекта использование для определения проводимости
ходимость в этом отпадает лишь для достаточно водообильных пластов (когда расход Qc велик) или по истечении некоторого времени t после начала откачки (когда
dSc
мала скорость понижения уровня в скважине • Исследование соответствующей задачи показывает, что время
(15*20)(5g)
т.е. для слабопроницаемых пластов это время измеряется минутами - десятками минут (получите эти цифры самостоятельно) .
Заметим, что рассмотренный фактор искажает форму индикаторных графиков не только по центральной, но и по наблюдательным скважинам.
После бурения и оборудования центральной скважины проводящие свойства пород в прифильтровой ее зоне обычно оказываются существенно измененными (скин- эффект) . Чаще в результате кольматации буровым раствором проницаемость падает (положительный скин-эффект) . Реже вследствие усиленного выноса материала при прокачке проницаемость растет (отрицательный скин- эффект) . О скважинах со скин-эффектом говорят как о несовершенных по характеру вскрытия.
Рассмотрим для кругового пласта стационарную модель скважины и кольцевой зоны вокруг нее (радиусом rk) с пониженной проводимостью Тк (рис. 5.16,а). Согласно изложенному в разделе 3.2.1 и методу фрагментов (см. раздел 3.1.5), можно записать:
л 2 7tT.(Sc-Sk) 2nTSk
Щг7г5 щж/г,) ’ (5. ю)
где Sc и Sk —понижения в скважине и на внешней границе закольматированной зоны.
tnt

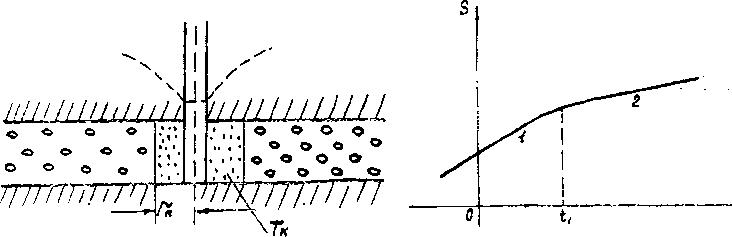

Рис. 5.16. Схемы откачки из скважины при наличии скин-эффекта: а - разрез прискважинной зоны; 6 - типовой индикаторный график
Отсюда
_ S -St
AS--V-1
Tk In (R/rt) ’
1 +
Т In (Г/г,,)
(5.11)
т.е. при малых значениях Тк перепад напоров, вызванный наличием закольматированной зоны, может составлять большой процент от оощего перепада напоров, или, иначе говоря, фильтрационное сопротивление этой зоны может быть соизмеримо с сопротивлением всей остальной части пласта в пределах зоны влияния.
ПРИМЕР. Пусть гс * 10 см, * 20 см , R = 40 м, Тк « 0,1. Тогда А 5 = 56%, т.е. более половины от общего перепада напоров обусловлено скин-эффектом.
ВОПРОС. Какова будет относительная погрешность при определении проводимости пласта в рассмотренном примере, если вести расчет по формуле (3.32) для скважины (без учета скин-эффекта), используя известные значения напоров на границе пласта и в центральной скважине?
Следовательно, при существенном проявлении скин- эффекта использование для определения проводимости
пласта разности напоров в наблюдательной и центральной скважинах будет приводить к большим погрешностям.
Понятно, что скин-эффект отражается и на графиках временного прослеживания (см. рис. 5.16,6): на них появляется начальный прямолинейный участок 1, уклон которого отвечает проводимости закольматированной зоны. При положительном скин-эффекте [23]
(5.12)
t{ «(20130)^4
ak
и реально измеряется минутами. Это обстоятельство играет особенно важную роль при интерпретации кривой восстановления напора: благодаря скин-эффекту часто оказывается дефектным как раз тот - начальный - участок кривой, который допустимо использовать для обработки без учета «истории» откачки (см. условие (4.33)).
Определение коэффициента пьезопроводности по индикаторному графику, искаженному скин-эффектом, оказывается в любом варианте неправомерным: коль скоро абсолютная величина понижения получается резко завышенной, то прямолинейный участок 2 (см. рис. 5.16,6) смещается вверх, и расчет по формуле (5.2) дает преувеличенные значения параметра а*.
\v
ЗАДАЧА. Выведите формулу для оценки фильтрационного сопротивления Фк прискважинной зоны (используйте зависимости (5.11)). Найдите выражение для относительной величины Фк = Фк/ (Ф + Ф*), где Ф — фильтрационное сопротивление пласта при отсутствии кольматации). Пользуясь методом эквивалентных фильтрационных сопротивлений (см. раздел 3.4), покажите, что формально величину Фк можно учесть, вводя^условное — расчетное - значение эффективного радиуса скважины :
(5.13)
Сказанное объясняет, почему одиночные откачки, в которых вся опытная информация базируется на измере
ниях уровней в центральной скважине, очень часто приводят к ошибочным результатам.
