При отсутствии дополнительных сил, приложенных к поверхности покоящейся жидкости, давление по любой площадке внутри жидкого объема определяется лишь весом расположенного выше столба жидкости высотой Ар:
Р —P’g’hp, (1.3)
где р — гидростатическое давление на глубине А
(избыточное по отношению к атмосферному);
р — плотность жидкости;
g — ускорение свободного падения.
Для пресной воды р * 1 г/см3, для соленой морской воды — около 1,02+1,03 г/см3, а для высокоминерализованных подземных рассолов — 1,2+1,3 г/см3.
ВОПРОС. Почему при вторжении океанических вод в пласт, содержащий пресную воду, они тяготеют к его подошвенной зоне?
Запись формулы (1.3) предполагает постоянство плотности по глубине z. Для неоднородной жидкости
P~~8’Iq p(z)dz. (1.3а)
В частности, изменение плотности с глубиной может являться результатом сжатия жидкости в соответствии с законом Гука (1.1):
Р=Р„+Ар0 = р0-(1+|.) , (14)
где ро — плотность при атмосферном давлении.
Равнодействующая сил гидростатического давления, приходящихся на погруженное в жидкость тело, - есть выталкивающая сила, равная весу жидкости в объеме тела.

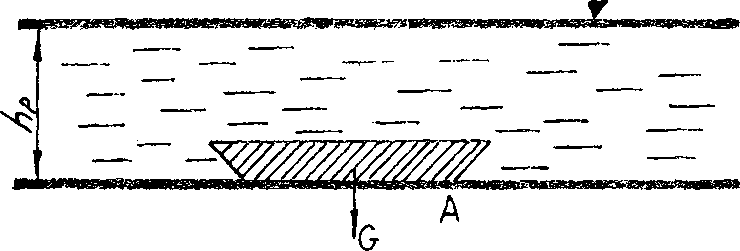

ВОПРОС. Корабль весом G, объемом V и с площадью днища о) лежит на морском дне (рис. 1.2); чему равно давление в точке А1 Прежде чем ответить на этот вопрос, заметьте, что он сформулирован некорректно и поставьте вопрос правильно (указание: в точке А действуют давления двух различных типов).
Рис. 1.2. Схема к оценке роди гидпростатического взвешивания
Особо напомним основные сведения о гидростатике капилляров.
В открытой капиллярной трубке, опущенной одним концом под уровень воды, гидростатическое давление р меньше атмосферного; на высоте z над уровнем воды оно равно:
p-p'gz, (1.5)
где z < hK;
hK — высота подъема воды в капилляре, определяемая формулой Лапласа:
h - ^
* Р*-гк' (1.6)
где ак — удельная сила поверхностного натяжения, равная для воды 8 Па см; гк — радиус капилляра.
При отсутствии движения механическая энергия жидкости полностью определяется ее потенциальной составляющей. Показателем потенциальной энергии некоторого объема жидкости служит его потенциально возможное высотное положение относительно выбранной плоскости сравнения.
Рассмотрим {/-образную трубу, заполненную водой (рис. 1.3). В точку А опущена тонкая измерительная трубка (не капилляр!), открытая с обоих концов. Очевидно, что при равных уровнях в обоих коленах вода в измерительной трубке поднимается на высоту hp, которую определяем из формулы (1.3):
h = Р
Пе P'g’ (1-7)
где р — гидростатическое давление в точке А.
Величина hp называется пьезометрической высотой и характеризует, такисм образом, ту долю потенциальной энергии жидкости, которая обусловлена гидростатическим давлением; потенциальная энергия также зависит от высотного положения водосодержащего объема в целом, т.е. от геометрической высоты z относительно произвольно выбранной плоскости сравнения. Следовательно, сумма
Н = h„ + z = — + z , /л о\
р p'g (1-8)
называемая гидростатическим напором, является показателем потенциальной энергии единицы веса жидкости, помещенной на глубину hp.
ВОПРОС. Что можно сказать о значениях гидростатического напора в различных точках некоторого замкнутого объема покоящейся жидкости?
Для более полного описания энергетического баданса жидкости необходимо, очевидно, перейти от гидростатических представлений к гидродинамическим.
м
Рис. 1.3. Схема, иллюстрирующая понятие гидростатического напора
Если выделить в жидкости некоторый малый объем, то движение его будет определяться воздействием:
объема;
1 сил гидростатического давления по поверхности
силы тяжести (вес выделенного объема жидко-
сти)
jTj сил вязкого трения, которые можно пока условно считать распределенными по поверхности выделенного объема;
|4 инерционных сил (подчиняющихся второму за- конуТГьютона);
упругих сил, определяемых сжимаемостью жид- костиГТак как детальное описание движения под воздействием столь сложной системы сил сопряжено с серьезными трудностями, то рассмотрим сначала упрощенную без- инерционную модель идеальной жидкости , т.е. несжимаемой жидкости постоянной плотности, не обладающей вязкостью. Благодаря последнему допущению мы сумеем более ясно представить значение остальных сил — гидростатических и гравитационных.

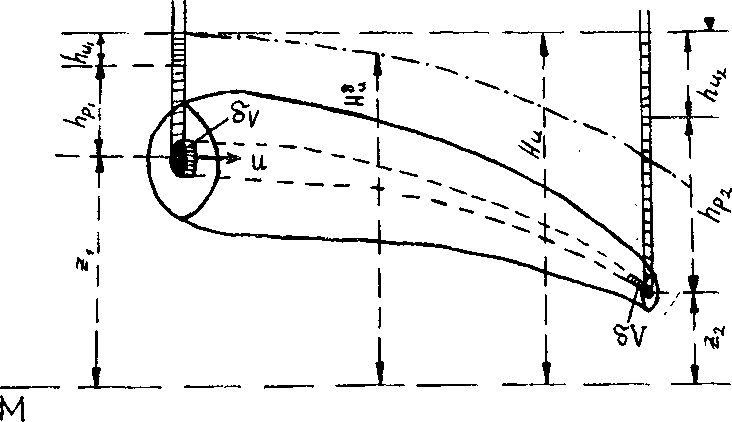

Для этого выделим в установившемся потоке идеальной жидкости тонкую трубку тока (рис. 1.4), образующие которой являются линиями тока. Напомним, что касательные к линии тока направлены вдоль вектора скорости в точке касания и что линии тока друг с другом не пересекаются, т.е. выделенная трубка тока изолирована от остальной части жидкости. Так как движение установившееся (элементы потока не зависят от времени), то трубка тока характеризуется неизменной конфигурацией, а массовый расход жидкости вдоль трубки не меняется от одного поперечного сечения к другому: в противном случае в потоке должны образовываться пустоты, что физически нереально, или сгущения, что противоречит идеальному характеру жидкости. Итак,р и д ш- const, где и — скорость движения жидкости, которая в пределах поперечного сечения трубки д со может считаться неизменной вследствие его малости. Будем, кроме того, полагать движение плавно изменяющимся, т.е. характеристики его меняются медленно и непрерывно.
Рис. 1.4. Трубка тока в идеальной жидкости
Если мы теперь мысленно выделим в жидкости малый объем д V и будем следить за его перемещением вдоль трубки тока, то, ввиду отсутствия сопротивления движению и постоянства массы М$ув объеме д V (М^у—р-д V),
полная энергия жидкости в нем будет оставаться неизменной во всех последовательно занимаемых им положениях: 3(5*, = const.
Полная энергия складывается из потенциальной и кинетической. Потенциальная энергия определяется в нашем случае полями двух сил — гидростатических и гравитационных, которые отражены величиной гидростатического напора:
/ \ -*-+ Z
P'g
= MdVg-H =pgd V H =p-g-
•6V
(1.9)
Кинетическая энергия равна:
,2
гурт, M6VU 1 п ц2 A J/
э<Гн 2 -2p'u'6V (1.10)
Так как + Э^т = = const
то
^+z+^=const п 1П
P'g 2 g (1.11)
Величина и2/(2g) по аналогии с первыми двумя членами в уравнении (1.11) именуется скоростной высотой hu и отвечает дополнительному подъему воды в измерительной трубке (см. рис. 1.4), обусловленному скоростью потока.
Сумма Hu=hp+z+hu называется гидродинамическим напором и отражает, таким образом, полную энергию единицы веса движущейся жидкости. Уравнение (1.11), связанное с именем Бернулли, говорит о том, что для стационарного движения идеальной жидкости гидродинамический напор в различных точках трубки тока является
одинаковым, т.е. поверхность напорных уровней горизонтальна (см. рис. 1.4).
ПРИМЕР. Оценим относительную роль скоростного напора при медленных течениях (со скоростями, имеющими порядок скоростей движения подземных вод V^. Известно, что значения V& редко превосходят 1000 м/сут;. Следовательно, значения h обычно не превышают (1000:86400) /(2 ' 9,8) « 0,01 мм, т.е. они пренебрежимо малы.
Таким образом, при движении с малыми скоростями Ни = Н и гидростатический напор практически может рассматривается как показатель полной энергии движущейся жидкости.
В реальной жидкости часть энергии потока должна тратиться на преодоление сил вязкого трения, т.е.
и1 и2 hp\ + zi +2^>hP2+z2 + 2£’ (1.12)
где точка 1 расположена по течению выше, чем точка 2. Напорная поверхность понижается по направлению движения (линия на рис. 4) тем сильнее, чем больше силы трения.
При медленных движениях неравенство (1.12) эквивалентно условияю
#,>Я2, (1.12а)
т.е. гидростатический напор расходуется на преодоление сил вязкого трения и убывает по направлению движения, или, наоборот, необходимым условием движения жидкости является наличие перепада напоров.

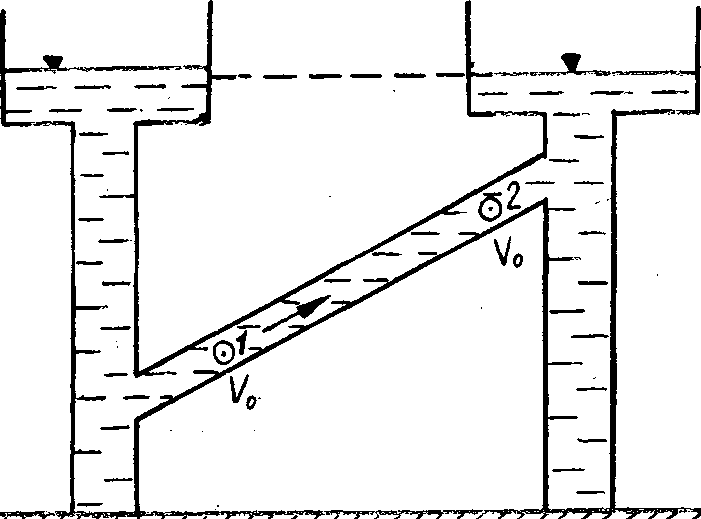

ВОПРОСЫ. Куда движется вода на рис 1.5? Почему? В каком положении (1 или 2) одинаковые объемы жидкости VQ обладают большей энергией?
Рис. 1.5. Схема к оценке изменения энергии фиксированного объема в движущейся жидкости

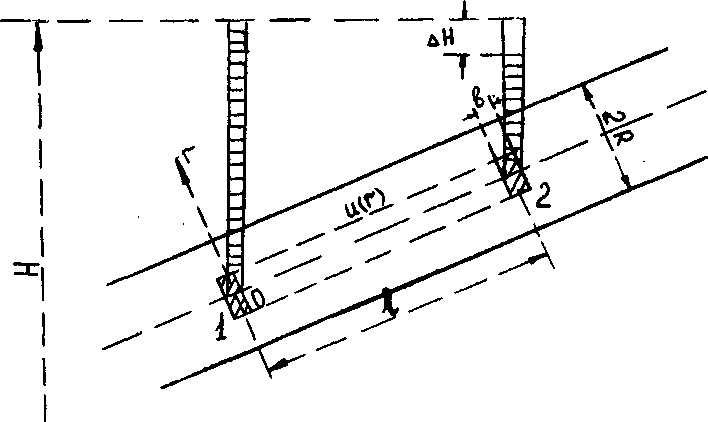

Проиллюстрируем сказанное на примере простейшей задачи для медленного параллельноструйного течения в круглой трубе (рис. 1.6). Рассмотрим в этом потоке дискообразный элемент жидкости радиуса г и толщиной b. Полная энергия жидкости в пределах выделенного объема при его перемещении из положения 1 до положения 2
убывает на величину МЛЯ, где М = я-р-г2 *Ъ — масса жидкости; AHssHl — Я2. Эта потеря энергии обусловлена работой Атр по преодолению сил вязкого трения fmp на участке длиной I; согласно закону Ньютона (1.2)
Атр ~fmp'I = Ъ1'Г'Ъ'1 ’ (1.13)
так как радиус г направлен перпендикулярно к вектору скорости 77, площадь соприкосновения Q выделенного диска с соседними слоями равна 2я-г-Ъ, а знак минус
указывает, что скорость и падает с удалением от центра трубы: du/dr < 0. Итак, Атр =M g AH, или
TC’p-r’b'g-AH = 2л-Г’Ь‘1.
Рис. 1.6. Схема к выводу формулы Гагена-Пуазейля
(1.14)
М
М
du
Введем величину градиента напора /, представляющую собой изменение напора на единицу длины пути: — дН 81 '
В нашем случае, ввиду неизменности конфигурации потока, величина /остается постоянной вдоль длины /, т.е.
Т A# гг 7
/ = -у Тогда
—p'gl'rdr = 2p'du (1.15)
есть дифференциальное уравнение движения, в котором скорость является функцией от г. Для его интегрирования

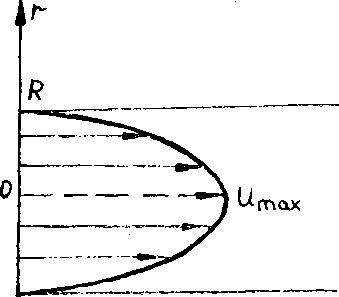

Рис. 1.7. Распределение скорости по поперечному сечению трубы
учтем, что на стенке трубы скорость равна нулю, т.е. и/r-R-0. Следовательно,
сR ,°
-p-g'ljо r'dr = 2filu(r)du. (1Л6)
Отсюда
