Складывающийся подкос
Передний подшипник траверсы
Масляно-газовый амортизатор
Стальная трубчатая стойка
Рычаг крепления полуоси колеса
Гидроцилиндр
Натяжная пружина
Задний подшипник траверсы
Траверса
Створка
опоры
Полуось

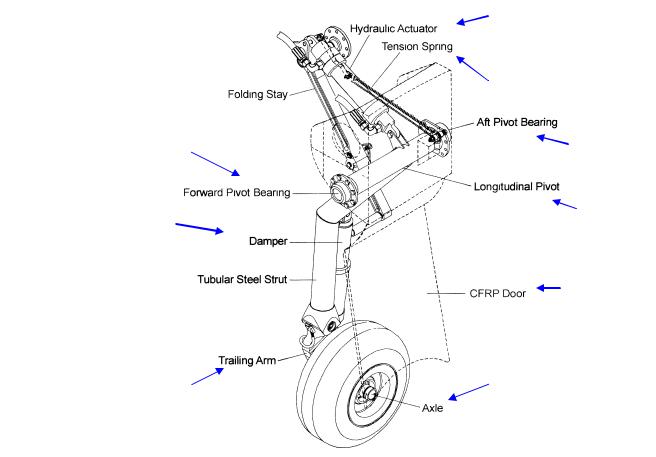

Рис. 25. Основная опора шасси
31
Тяга
Правая
створка
Узлы
навески
Левая
створка
Складывающийся
подкос
Механизм установки колеса в нейтральное положение
|
|
Тяга управления |
|
|
|
поворотом шасси |
Плечо крепления |
|
|
|
|
|
|
|
тяги управления |
Натяжная |
|
поворотом шасси |
|
пружина |
|
|
|
|
|
|
|
Буфер тяги
Кронштейн подвески носовой опоры
Гидроцилиндр
Колесо носовой опоры

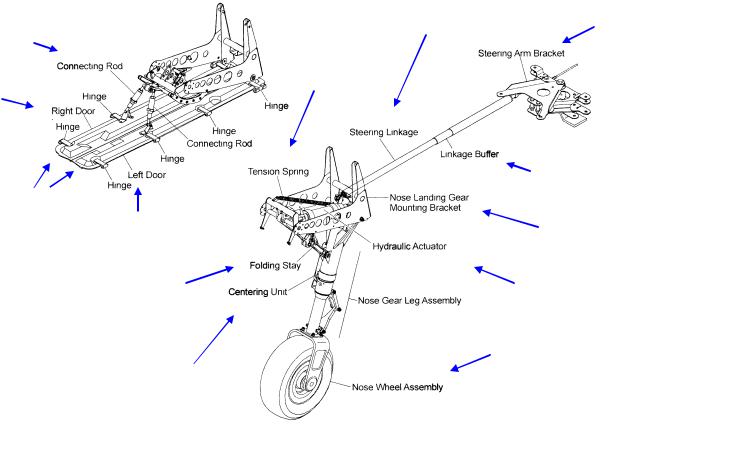

Рис. 26. Носовая опора шасси
32
Рычаг управления поворотом колеса
Направляющая механизма установки колеса в нейтральное положение
Шток
Вилка колеса

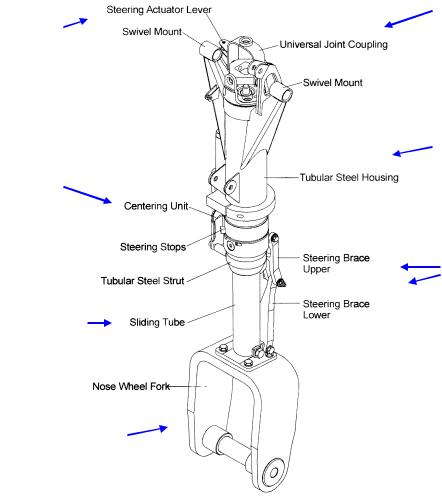

Рис. 27. Стойка носовой опоры
33
Вилка карданного соединения
Цилиндр
Звенья шлицшарнира
Выпуск |
|
Уборка |
шасси |
|
шасси |
|
|
|
Аварийный выпуск шасси
Шасси выпущено
Шасси
убрано

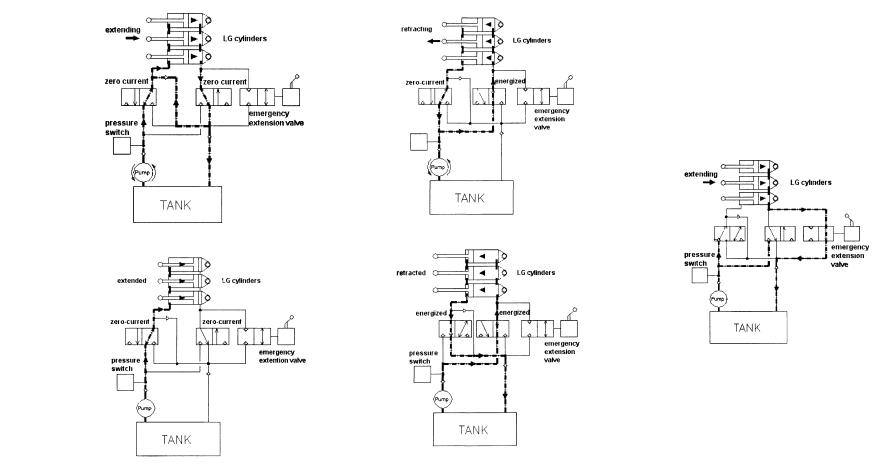

Рис. 28. Схема гидравлической системы выпуска и уборки шасси
34
Суппорт
Уплотнительная
прокладка
Нажимная
пластина
Колодки
Опорная
пластина
тормоза

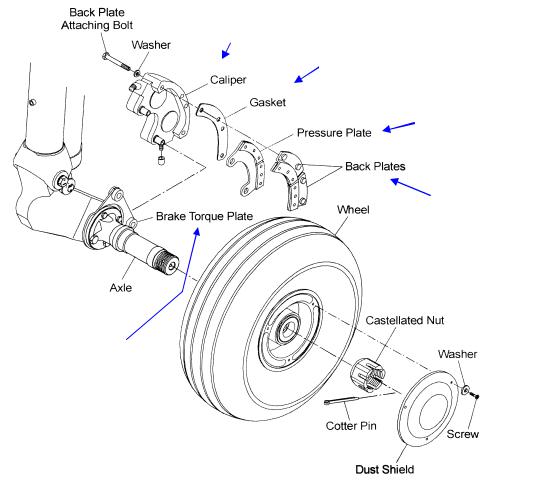

Рис. 29. Тормоз колеса основной опоры
