МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«УЛЬЯНОВСКОЕ ВЫСШЕЕ АВИАЦИОННОЕ УЧИЛИЩЕ ГРАЖДАНСКОЙ АВИАЦИИ (ИНСТИТУТ)»
КОНСТРУКЦИЯ И ЛЕТНАЯ ЭКСПЛУАТАЦИЯ САМОЛЕТА DA 42 NG
Альбом схем
Рекомендовано редакционно-издательским советом института
Ульяновск 2015
УДК 629.73.02:629.735.07 (075.8)
ББК О53-02я7+О53-082.02я7 К65
Конструкция и летная эксплуатация самолета DA 42 NG : альбом схем / сост. Е. М. Гурьянова. Ульяновск : УВАУ ГА(И), 2015. – 60 с.
Представлены рисунки по конструкции планера, гидравлической системы, шасси, системы управления самолетом, топливной системы, обогрева и вентиляции кабины.
Рекомендуется для практических занятий, выполнения контрольных и дипломных работ, а также для самостоятельной работы. Разработан в соответствии с Федеральным государственным образовательным стандартом и рабочей программой дисциплины «Кон-
струкция и летная эксплуатация воздушных судов». Составлен согласно Руководствам по технической эксплуатации и Руководствам по летной эксплуатации ВС Diamond DA 42 и DA 42 NG.
Предназначен для курсантов и студентов заочной формы обучения специализаций 161000.62.01 (25.03.03-01) Летная эксплуатация гражданских воздушных судов, 162001.65.01 (25.05.05-01) Организация летной работы. Может быть использован курсантами других специализаций и профилей подготовки, изучающих дисциплину «Конструкция и эксплуатация воздушных судов».
УДК 629.73.02:629.735.07 (075.8) ББК О53-02я7+О53-082.02я7
|
|
О ГЛАВЛЕНИЕ |
Тема 1. Общие сведения и основные данные |
............................................................................................................................................................. 3 |
|
Тема 2. Планер ............................................................................................................................................................................................................. |
10 |
|
Тема 3. Гидравлическая система................................................................................................................................................................................ |
25 |
|
Тема 4. |
Шасси .............................................................................................................................................................................................................. |
29 |
Тема 5. |
Система управления самолетом ................................................................................................................................................................... |
37 |
Тема 6. |
Топливная система......................................................................................................................................................................................... |
47 |
Тема 7. |
Обогрев и вентиляция кабины...................................................................................................................................................................... |
54 |
Библиографический список........................................................................................................................................................................................ |
59 |
|
|
|
ФГБОУ ВПО « Ульяновское высшее авиационное |
|
|
училище гражданской авиации ( институт )», 2015 |
2
ТЕМА 1. ОБЩИЕ СВЕДЕНИЯ И ОСНОВНЫЕ ДАННЫЕ
3
Изготовитель самолета DA 42 NG – ком-
пания Diamond Aircraft Industries GmbH.
Самолет DA 42 NG конструктивно выполнен в виде четырехместного двухдвигательного моноплана с низкорасположенным свободнонесущим крылом и Т-образным хвостовым оперением. Шасси – трехопорное с носовой опорой, убирающееся; тип опорного элемента – колесный.
Самолет изготовлен из композиционных материалов на основе пластмассы, армированной стекловолокном (стеклопластика). Для повышения прочности и жесткости многие элементы изготавливаются из углепластика.
Защита наружной обшивки от ультрафиолетового излучения и влаги обеспечивается полиуретановой краской.
Стабилизатор
Правый
элерон
Фюзеляж
Правый
закрылок
Крыло
Фонарь
Правый
двигатель
Опоры
шасси

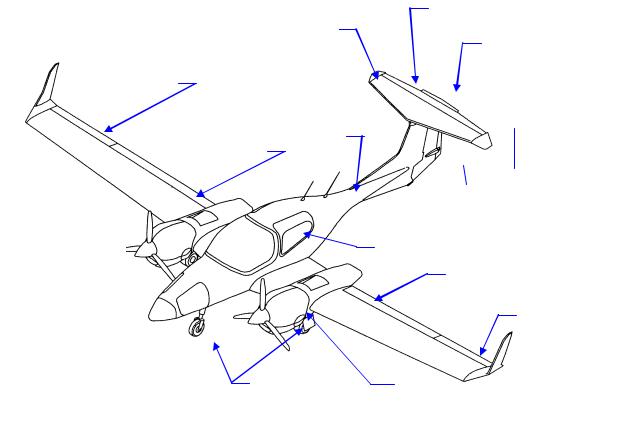

Рис. 1. Общий вид и основные компоненты самолета
4
Руль высоты
Триммер руля высоты
Триммер руля
направления
Руль направления
Пассажирская
дверь
Левый
закрылок
Левый
элерон
Левый
двигатель

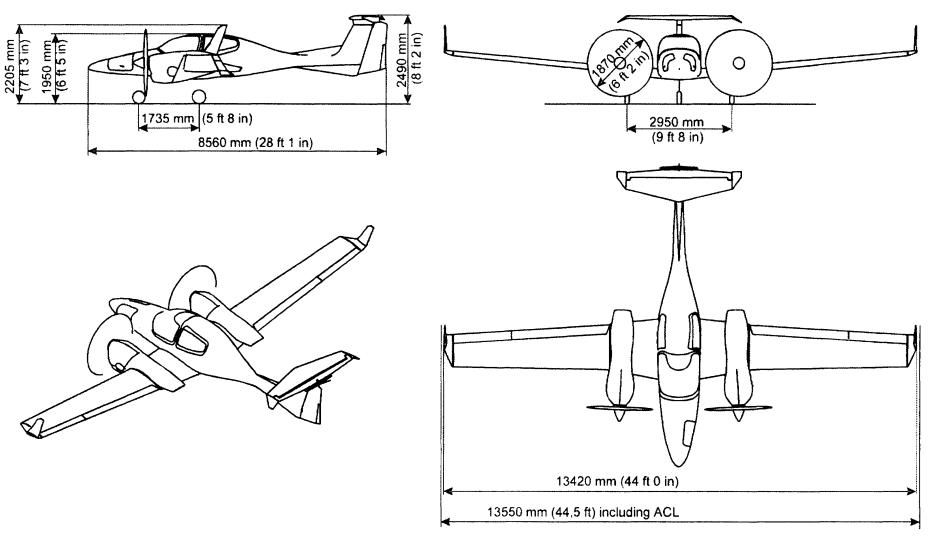

Рис. 2. Три проекции самолета
