Планер самолета DA 42 NG включает:
фюзеляж;
двери, люки, створки;
крыло;
хвостовое оперение.
Фюзеляж предназначен для крепления крыла, хвостового оперения, носовой опоры шасси, а также для размещения экипажа, пассажиров и багажа.
Двери, люки и створки самолета: фонарь кабины и пассажирская дверь; панели и люки обслуживания.
Крылья самолета предназначены для создания подъемной силы, для поперечной устойчивости и управляемости, а также для крепления двигателей, различных агрегатов и размещения топлива. На крыле установлены закрылки и элероны.
Хвостовое оперение самолета состоит из киля с рулем направления с триммером и стабилизатора с рулем высоты и триммером руля высоты. Киль является частью конструкции фюзеляжа.
Носовая
секция
Хвостовая
секция

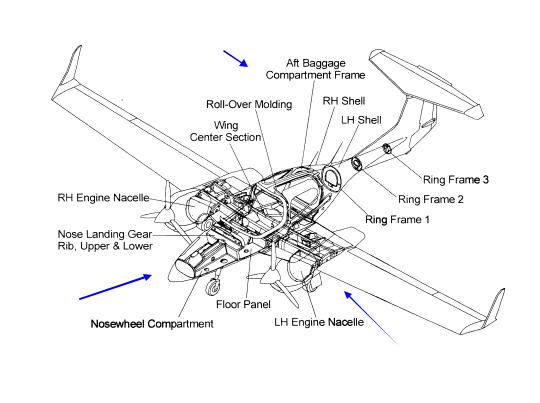

Рис. 7. Основные компоненты фюзеляжа
11
Центроплан крыла с гондолами двигателей
Задний коробчатый лонжерон
Нервюра крепления основной опоры шасси
Передний коробчатый лонжерон
Противопожарная
перегородка
Панель пола
Правая внутренняя корневая нервюра
Левая внутренняя корневая нервюра
Левая внешняя корневая нервюра
Гондола двигателя

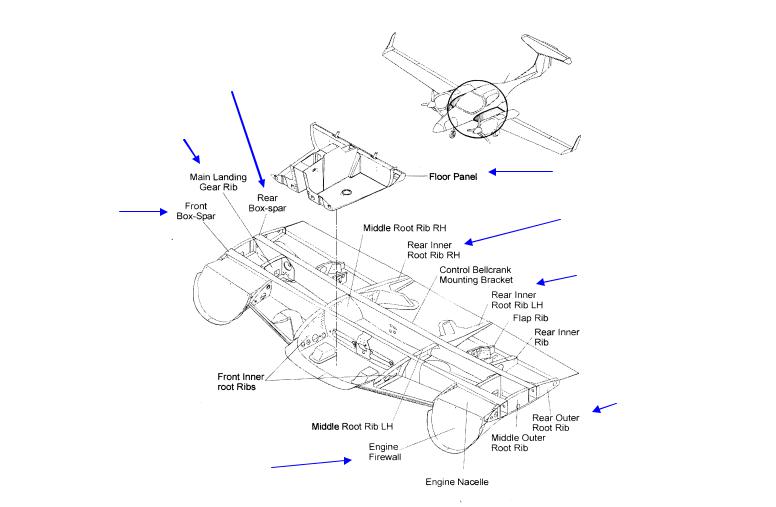

Рис. 8. Конструкция фюзеляжа (центроплан)
12
Шпангоут
багажного
отсека
Формовая
панель
кабины
Шпангоут
носовой
опоры
Кольцевые
шпангоуты
Шпангоут |
|
Шпангоут |
|
|
носовой |
||
радиолокатора |
|
||
Ниша |
опоры |
||
|
Панель |
носовой |
|
опоры |
||
пола |
||
|

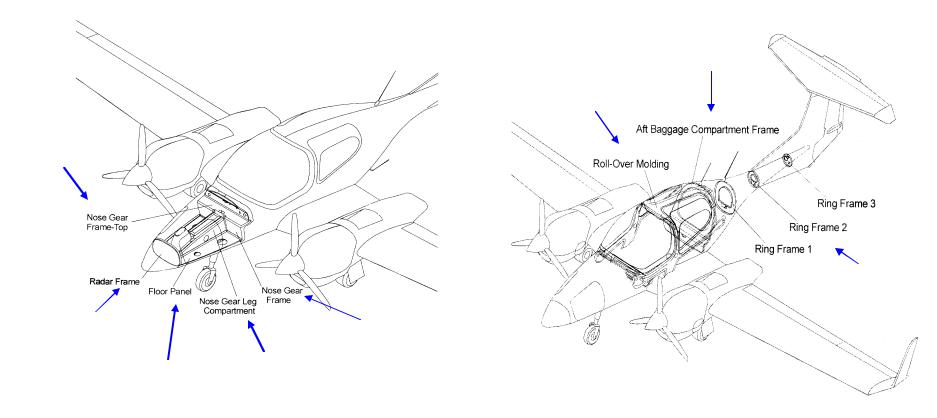

Рис. 9. Носовая и хвостовая части фюзеляжа
13
Передняя |
|
|
|
Усиливающая |
|
стенка |
|
|
|
нервюра |
|
|
|
|
|
||
|
|
|
Задняя Защитное покрытие от стенка повреждения осколками
льда
Нижняя нервюра – передняя и задняя части

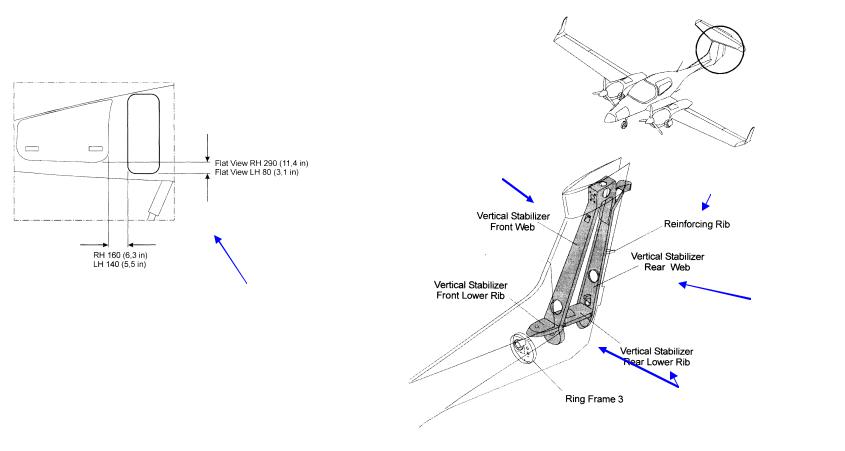

Рис. 10. Защитное покрытие на фюзеляже. Киль
14
Аварийное
окно
Каркас
навески
Газовый
упор
Стопорный
болт
Каркас
фонаря
Трос
Остекление из акрилового стекла
Внутренняя
ручка

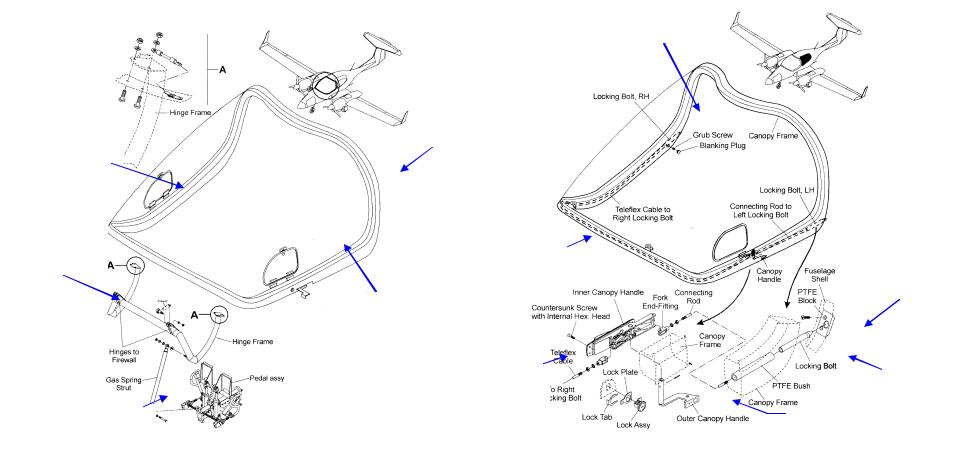

Рис. 11. Фонарь кабины пилотов
15
Стопорный
болт
Тяга
Наружная
ручка
