Воздухозаборник на нижней поверхности центроплана

Вентиляционное

Вентиляционные

сопло на главной

сопла пассажиров

панели (справа)





Вентиляционное сопло на главной панели (слева)

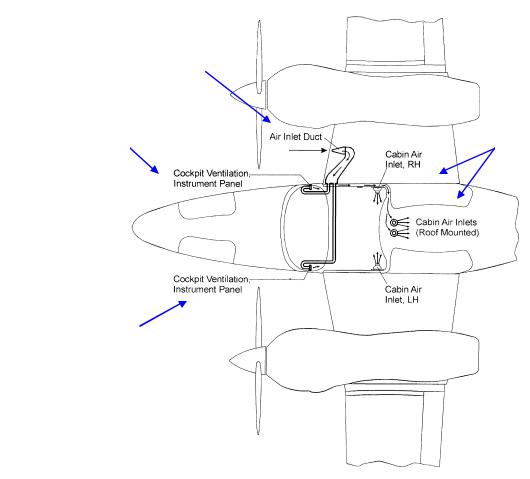

Рис. 47. Система вентиляции кабины

56

Теплообменник



Кран обогрева

двигателя



кабины







Воздухозаборник гондолы двигателя

Рычаги управления кранами

Воздухозаборник гондолы двигателя

Кран обогрева стекол

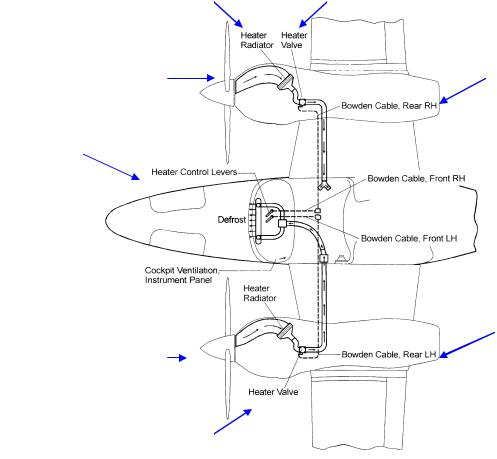

Рис. 48. Система обогрева кабины и остекления

57

Трос управления краном обогрева кабины

Трос управления краном обогрева остекления

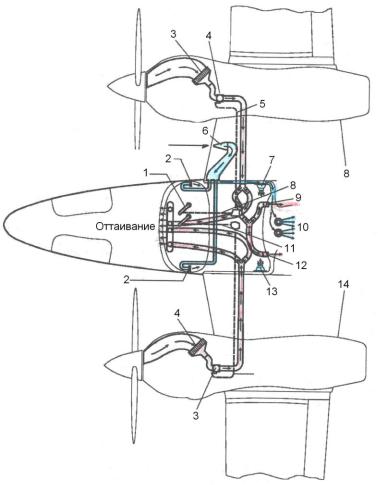

Рис. 49. Система обогрева и вентиляции:

1 – рычаги управления обогревом; 2 – вентиляция кабины, главная приборная панель; 3 – радиатор обогрева; 4 – кран обогрева; 5 – трос в боуденовской оболочке, правый задний; 6 – воздухозаборник NASA; 7 – правый регулятор воздуха, поступающего в кабину; 8 – трос в боуденовской оболочке, правый передний; 9 – правый задний регулятор воздуха, поступающего в кабину (напольный); 10 – задние регуляторы воздуха, поступающего в кабину (потолочные); 11 – трос в боуденовской оболочке, левый передний; 12 – левый задний регулятор воздуха, поступающего в кабину (напольный); 13 – левый регулятор воздуха, поступающего в кабину; 14 – трос в боуденовской оболочке, левый задний

58
