Для динамического зондирования задаются параметры – число ударов, за которое зонд был вдавлен на указанную глубину, и динамическое сопротивление грунта погружению зонда.
Для статического зондирования по каждому измерению можно ввести следующую информацию: удельное сопротивление грунта под конусом зонда и сопротивление грунта по боковой поверхности зонда и глубина, на которой проводилось измерение.
Добавьте новое измерение и введите его параметры. Для измерения доступны аналогичные команды, как и для рассмотренных ранее элементов: перемещение по списку, удаление, дублирование, копирование измерений из других скважин.
Информация об образцах грунта, взятых в отдельных точках среза, вводится на закладке «Пробы грунта». Добавьте новую пробу и выберите разновидность этой пробы. Для всех видов проб, кроме валовой, указывается глубина отбора пробы.
Для валовой пробы указывается глубина верхней кромки отбора пробы и глубина нижней кромки отбора пробы.
Для проб грунта доступны аналогичные ранее команды: перемещение по списку, удаление, дублирование, копирование проб из других скважин.
Условные обозначения, которыми отображаются на плане скважина и точка зонда, определяются типом скважины и типом зондирования.

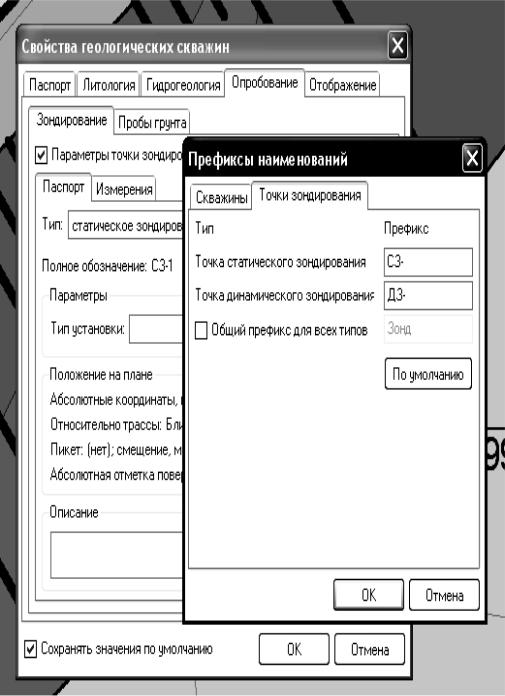

В названии скважины на плане отображается префикс и индекс скважины. Откройте контекстное меню скважины и выполните команду «Префиксы».
23
Рис.5.15
В этом окне для каждого типа скважины можно задать свой префикс. Или указать общий префикс для всех видов.
Аналогично для точек зондирования на закладке «Точки зондирования» можно задать префиксы для точек статического и динамического зондирования или общий префикс.
24

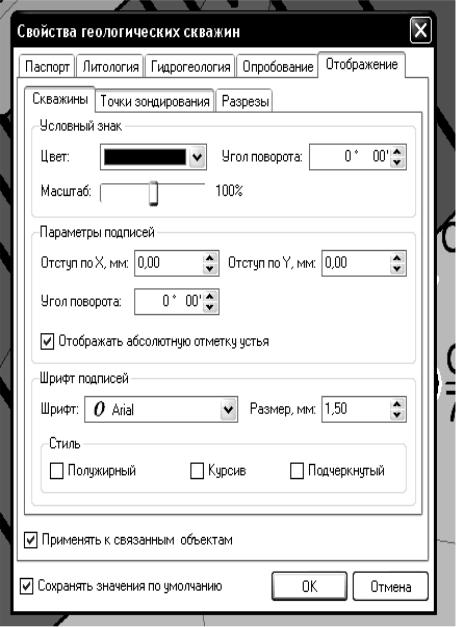

В параметрах отображаются скважины, и точки зондирования задаются в окне свойств скважины на закладке «Отображение».
Рис.5.16
Для условного знака скважины можно задать цвет и угол поворота, увеличить или уменьшить масштаб.
Для подписи можно задать отступ по X и Y от условного знака, угол поворота. Чтобы рядом со скважиной на плане отображалась также абсолютная отметка устья, установите флаг «Отображать абсолютную отметку устья».
25

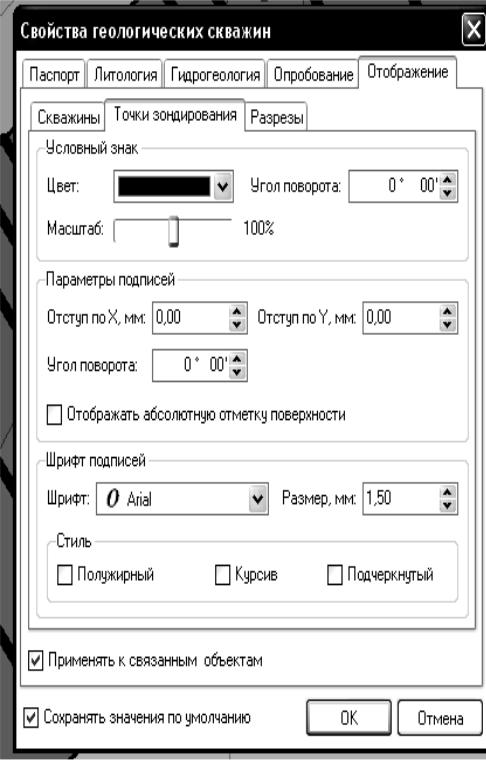

Можно задать параметры шрифта подписи. На закладке «Точки зондирования» задаются аналогичные параметры отображения для точки зондирования скважины.
Рис.5.17
26

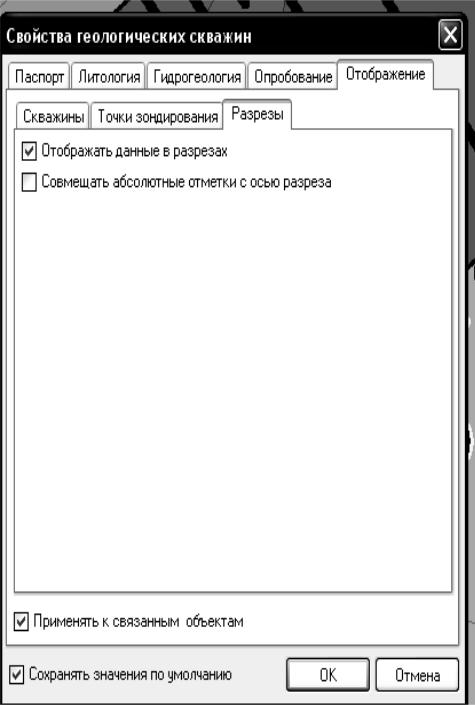

Если установлен флаг «Применять к связанным объектам», то параметры отображения устанавливаются для другого объекта (скважины или точки зондирования).
Рис.5.18
