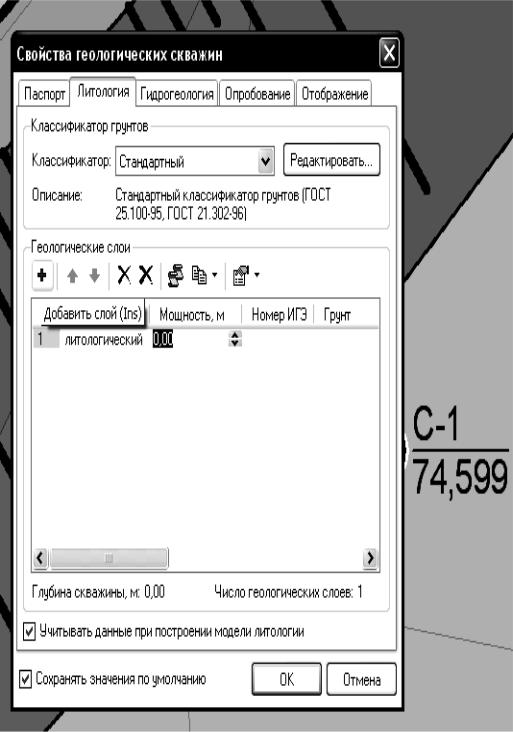

Рис.5.10

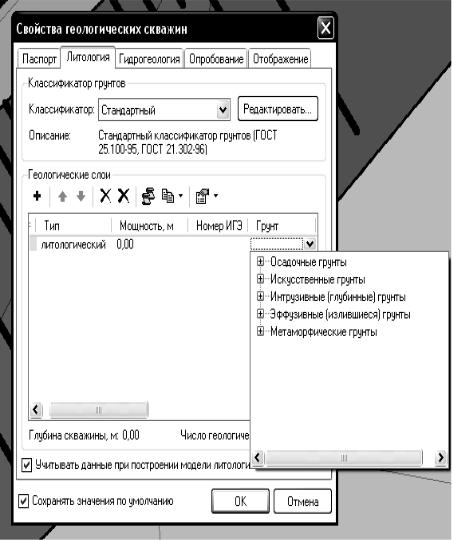

При выборе номера ИГЭ или вида грунта автоматически проставляются все остальные параметры грунта (состояние, включения, геологический индекс и т.д.) – значения берутся из классификатора.

18

Рис.5.11

Значения параметров «Состояние», «Включения» (если они заданы для данного вида грунта) и «Описание грунта» можно изменить в данном слое, и при этом в классификаторе значения не изменяются.

Параметры «Геологический индекс» и «Группа по разработке» изменить нельзя. Создайте другие слои данной скважины. Слои можно перемещать по списку. Можно удалить текущий слой или все слои скважины, дублировать слой, скопировать слои из любой другой скважины в проекте.

Укажите в этом окне, нужно ли заместить существующие слои скважины новым или добавить их после существующих. Обратите внимание, что если после занесения данных изменится формат задания толщины слоев, то указанные значения будут пересчитаны в со-

19

ответствии с новым форматом. На закладке «Гидрогеология» задаются уровни грунтовых вод скважины.

Рис.5.12

Создайте новый слой. Введите уровень воды при появлении и дату появления, а затем установившийся уровень воды и дату установления.

Уровни можно перемещать по списку, удалять текущий или все уровни, дублировать. Можно скопировать уровни грунтовых вод из другой скважины в проекте.

Укажите в открывшемся окне, нужно ли заместить существующие уровни скважины новыми или добавить новые после существующих.

20

На закладке «Опробование» вводится информация по опробованию грунтов геологической скважины: параметры зондирования и взятые пробы грунтов.

Если для скважины проводилось зондирование, то на закладке «Зондирование» установите флаг «Параметры зондирования».

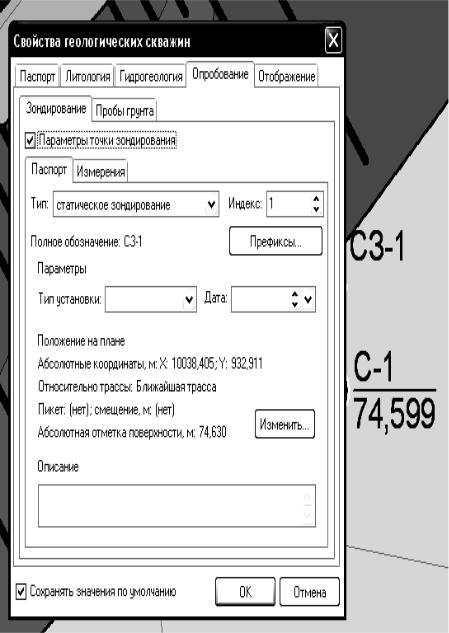

На закладке «Паспорт» выберите тип зондирования: статистическое или динамическое, введите индекс точки зондирования (по умолчанию он совпадает с индексом скважины).

Рис.5.13

21

Также можно указать тип установки и дату проведения зондирования. Снимите блокировку перемещения со скважины.

Чтобы задать координаты точки зонда, нажмите кнопку «Изменить». При этом открывается диалоговое окно, аналогичное тому, что было рассмотрено для скважины. Здесь можно задать абсолютные координаты точки зонда или координаты относительно трассы, а также Z-отметку устья. Напомним, что если в аналогичном окне для скважины был установлен флаг «Применять к связанным объектам», то в этом окне автоматически появятся параметры, заданные для скважины.

После того, как был установлен флаг «Параметры точки зондирования» на плане рядом со скважиной появилось условное обозначение точки зонда. Положение точки зонда относительно скважины можно определить визуально, переместив ее с помощью мыши. Однако это перемещение ограничено условиями: зонд должен находиться на расстоянии от 1 до 5 м от скважины. Поэтому при перетаскивании зонда относительно скважины реализуется проверка: зонд нельзя подтащить к скважине ближе чем на 1 м или оттащить от нее дальше чем на 5 м.

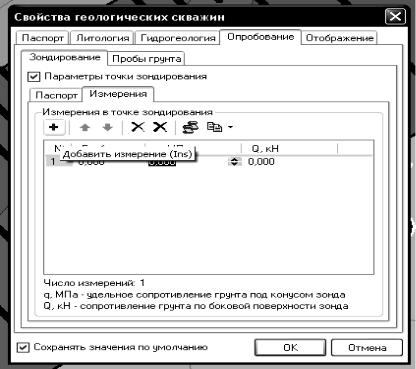

На закладке «Измерения» вводится информация об измерениях, произведенных в процессе погружения зонда.

Рис.5.14
